Tlakoměr #17: Vložka

    / 30. 12. 2014

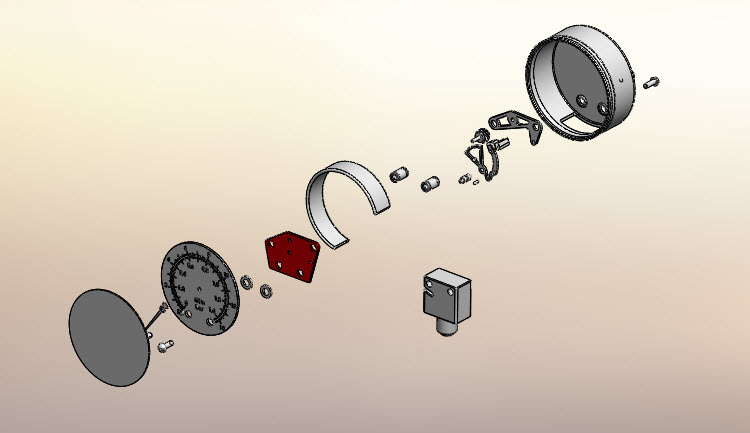

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (9)

Model vložky je posledním dílem tlakoměru. Po vymodelování vložky se můžete pustit do tvorby sestavy.

Založte nový Díl a vytvořte náčrt v Přední rovině. Nakreslete uvedená náčrt pomocí přímek a zakótujte jej.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (1)

Vyberte příkaz Přidání vysunutím a vysuňte náčrt do vzdálenosti 6 mm.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (2)

Příkazem Zaoblit zaoblete hrany na obrázku poloměrem o velikosti 10 mm.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (3)

Založte náčrt na přední straně vysunutého modelu a nakreslete náčrt složený z kružnic.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (4)

Vyberte příkaz Odebrat vysunutím a odeberte díry parametrem Skrz vše.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (5)

Příkazem Zaoblit zaoblete hrany na obrázku poloměrem o velikosti 1 mm.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (6)

Vyberte příkaz Zkosit a nastavte velikost zkosení 0,5 × 45 stupňů. Označte válcové plochy děr a dokončete příkaz.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (7)

Přidejte hotovému modelu texturu uhlíkové oceli.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (8)
