Tlakoměr #8: Ozubené kolo

    / 22. 10. 2014

1-manometr-Solidworks-navod-tutorial-ozubene-kolo (11)

V dalším dílu seriálu Tlakoměr se naučíte vkládat ozubené kolo z Toolboxu a kombinovat jej s dříkem ozubeného kola.

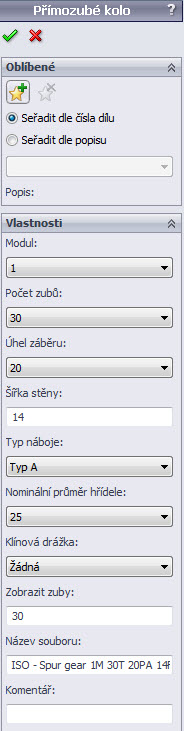

Vložte do nového dokumentu Dílu čelní ozubené kolo ze zásuvného modulu SolidWorks Toolbox. Parametry kola: modul jedna, třicet zubů, úhel záběru dvacet stupňů, šířka ozubení čtrnáct milimetrů a nominální průměr hřídel dvacet pět milimetrů s typem náboje A.

1-manometr-Solidworks-navod-tutorial-ozubene-kolo (1)

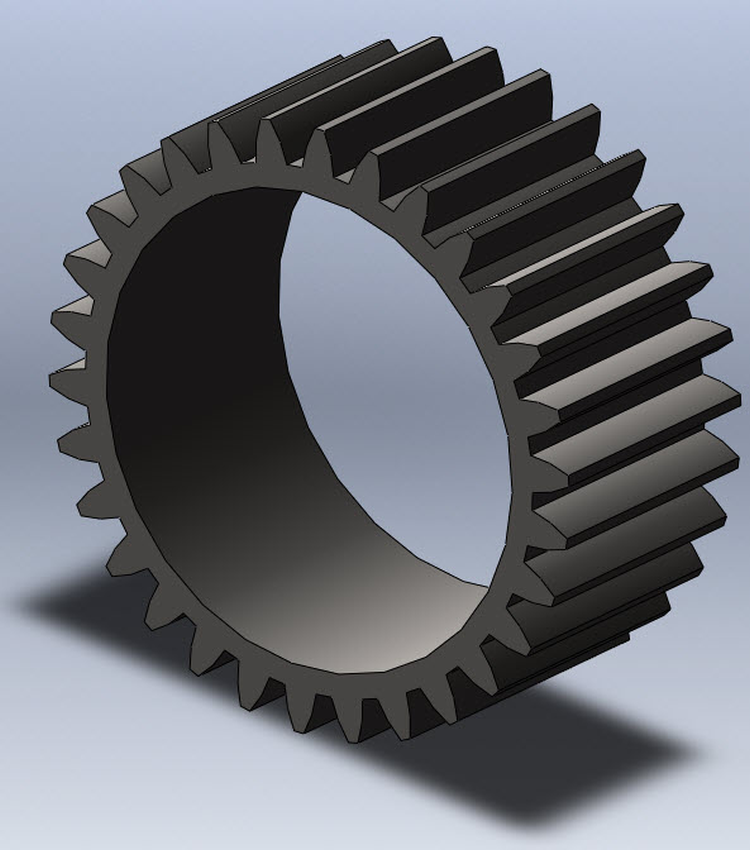

Model ozubeného z Toolboxu si uložte jako samostatný model do složky s modely teploměru.

1-manometr-Solidworks-navod-tutorial-ozubene-kolo (2)

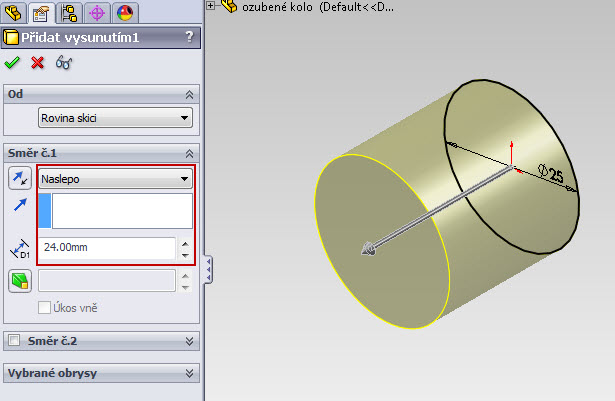

Založte nový dokument Dílu a v Přední rovině založte náčrt. Náčrt tvoří kružnice se středem v počátku souřadného systému o průměru 25 mm. Vysuňte kružnici příkazem Přidání vysunutím do vzdálenosti 24 mm.

1-manometr-Solidworks-navod-tutorial-ozubene-kolo (3)

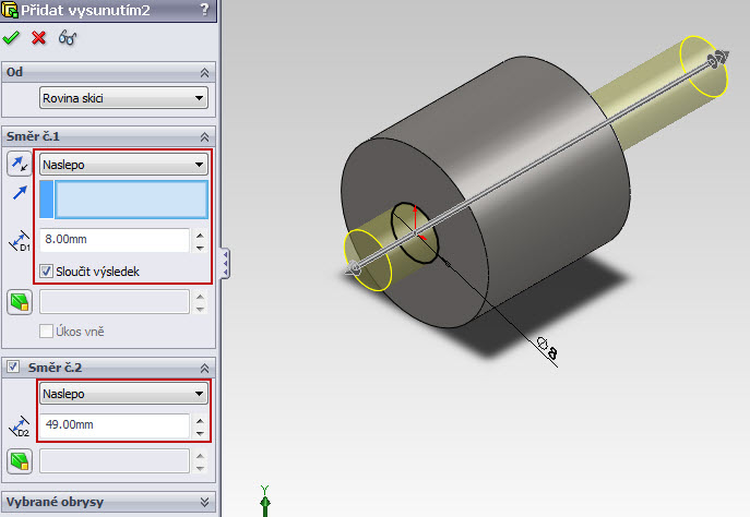

Na předním čele vysunutého válce nakreslete kružnici o průměru 8 mm a vysuňte ji příkazem Přidání vysunutím do dvou směrů ve vzdálenostech 8 a 49 mm.

1-manometr-Solidworks-navod-tutorial-ozubene-kolo (4)

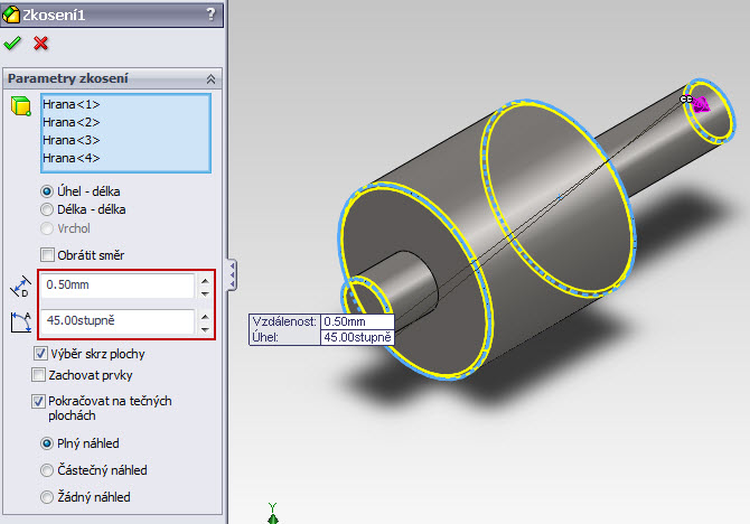

Vyberte příkaz Zkosit a srazte hrany velikostí 0,5 mm × 45 stupňů.

1-manometr-Solidworks-navod-tutorial-ozubene-kolo (5)

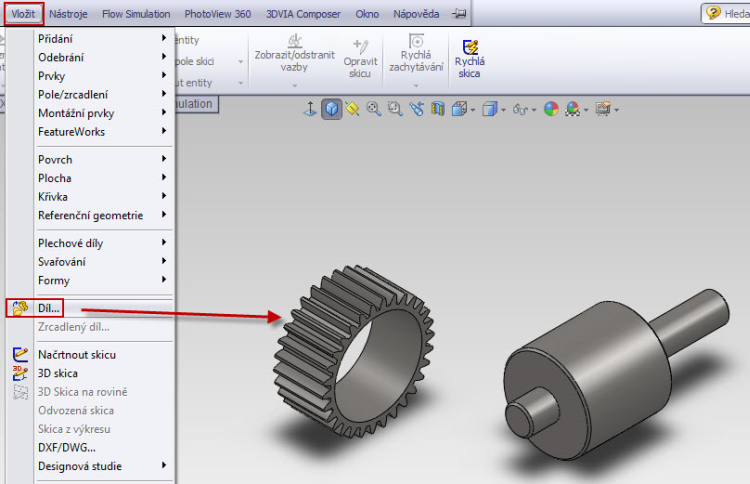

V záložce Vložit vyberte příkaz Díl. Vložte do prostředí Dílu model ozubeného kola.

1-manometr-Solidworks-navod-tutorial-ozubene-kolo (6)

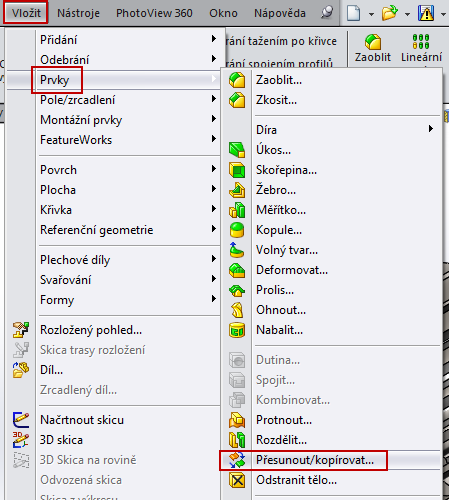

Vyberte příkaz Přesunout-kopírovat ze záložky Prvky v kartě Vložit.

1-manometr-Solidworks-navod-tutorial-ozubene-kolo (7)

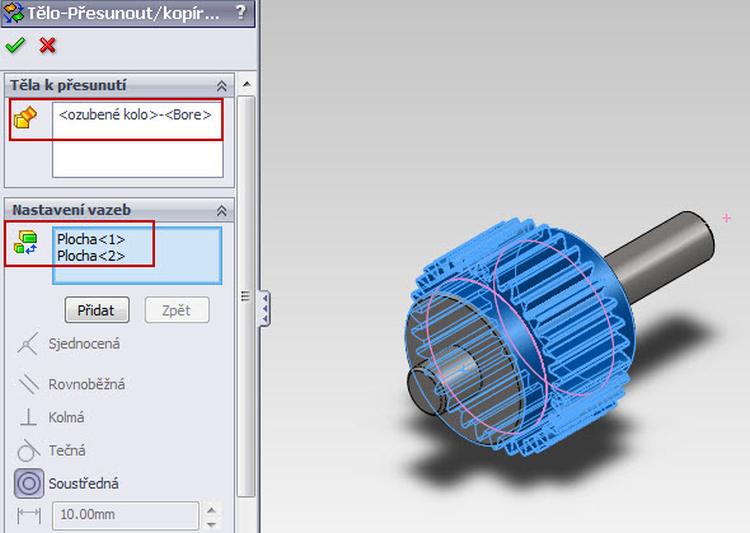

Označte vnitřní válcovou plochu ozubeného kola a vnější válcovou plochu dříku. Tento příkaz pracuje podobně, jako příkaz Vazby v režimu Sestavy.

1-manometr-Solidworks-navod-tutorial-ozubene-kolo (8)

Označte čelní plochu dříku a čelní plochu ozubeného kola a nastavte vzdálenost ploch na velikost 5 mm. Dokončete příkaz Přesunout-kopírovat.

1-manometr-Solidworks-navod-tutorial-ozubene-kolo (9)

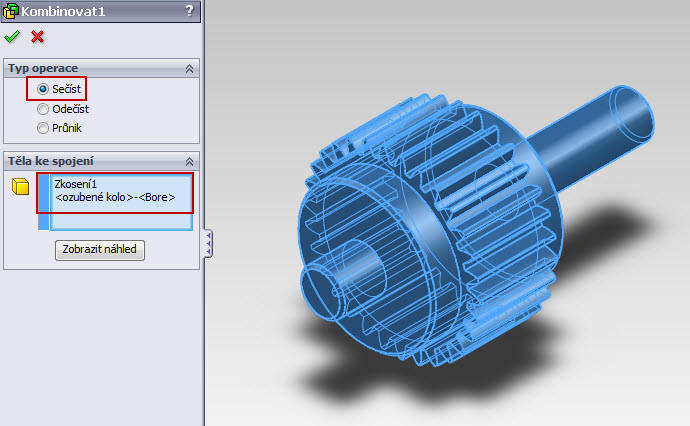

Vyberte příkaz Kombinovat ze záložky Přímé úpravy a označte model ozubeného kola a dříku. Vyberte příkaz Sečíst a dokončete příkaz.

1-manometr-Solidworks-navod-tutorial-ozubene-kolo (10)

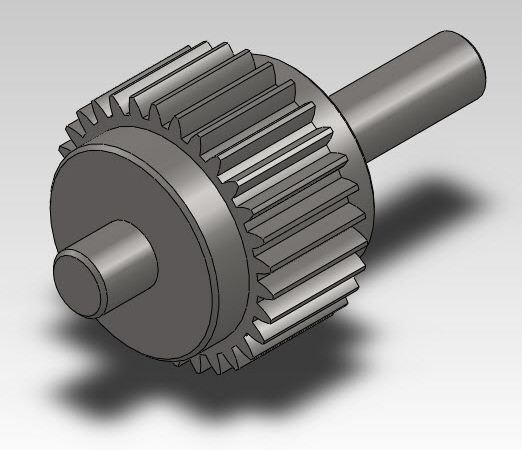

Model ozubeného kola, který je součástí sestavy teploměru, je nyní hotový.

1-manometr-Solidworks-navod-tutorial-ozubene-kolo (11)
