Učíme se SOLIDWORKS: Postup modelování konzole (zadání)

    / 3. 8. 2020

9-Mujsolidworks-tutorial-postup-navod-cviceni-ucime-se-SolidWorks-begginer

Chcete-li si osvojit základy 3D modelování a naučit se pokročilejší nastavení prvků Přidání vysunutím a Odebrání vysunutím, pak je pro vás vhodný tento cvičný příklad. Podívejte se na zadání a vyzkoušejte si vymodelovat součást sami. Pokud si nebudete vědět rady, inspirovat se můžete návodem krok za krokem.

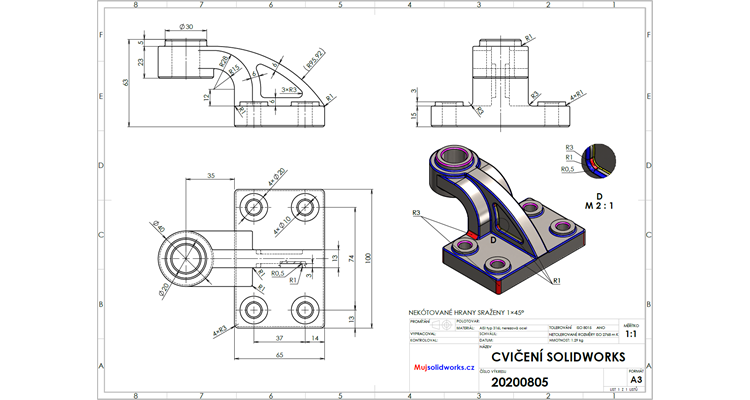

Výkres se všemi pohledy modelu:

1-Mujsolidworks-tutorial-postup-navod-cviceni-ucime-se-SolidWorks-begginer

Nárys:

2-Mujsolidworks-tutorial-postup-navod-cviceni-ucime-se-SolidWorks-begginer

Půdorys:

3-Mujsolidworks-tutorial-postup-navod-cviceni-ucime-se-SolidWorks-begginer

Bokorys:

4-Mujsolidworks-tutorial-postup-navod-cviceni-ucime-se-SolidWorks-begginer

Detail na izometrický pohled:

5-Mujsolidworks-tutorial-postup-navod-cviceni-ucime-se-SolidWorks-begginer

Detail na razítko:

6-Mujsolidworks-tutorial-postup-navod-cviceni-ucime-se-SolidWorks-begginer



Izometrický pohled na model shora:

7-Mujsolidworks-tutorial-postup-navod-cviceni-ucime-se-SolidWorks-begginer

Izometrický pohled na model zdola:

8-Mujsolidworks-tutorial-postup-navod-cviceni-ucime-se-SolidWorks-begginer

Postup modelování krok za krokem je dostupný on-line (připravujeme).
