Učíme se SOLIDWORKS: Přidání spojením profilů a ohýbání #3

    / 27. 5. 2020

6-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

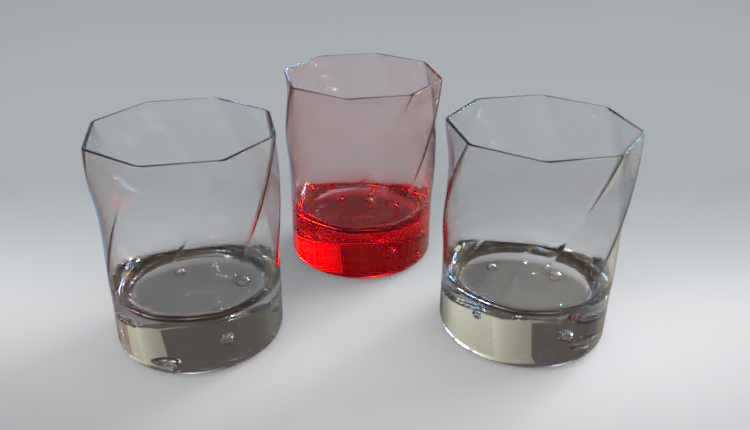

Ve třetí části návodu modelování sklenice si ukážeme postup, jak spojit profily a vytvořit zkroucený tvar.

Než přistoupíte k modelování, podívejte se na zadání (výkres).

Otevřete si dokument 20200519.SLDPRT a pokračujte v modelování.



Přidání spojením profilů

Jelikož už nebudeme potřebovat pomocnou rovinu Rovina1, skryjte ji. V grafické ploše vyberte rovinu Rovina1 (1) a z kontextového panelu nástrojů vyberte příkaz Skrýt (2).

30-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Ze záložky Prvky vyberte příkaz Přidání spojením profilů. Pro vytvoření objemového těla přidání spojením profilů se zpravidla používají dvě a více skic. Na tomto příkladu si ukážeme, jak spojit skicu a geometrii existujícího modelu.

31-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

PropertyManageru Spojit profily vyberte do pole Profily skicu Skica2 (skicu z osmiúhelníkem) a kruhovou hranu válce.

32-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Zkontrolujte vizuálně tvar modelu a uložte si dokument (Ctrl + S).

33-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani



Ohnout/kroucení

Pro kroucení těla modelu použijeme zajímavý pokročilý nástroj SOLIDWORKSU. Z menu VložitPrvky vyberte příkaz Ohnout.

34-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

PropertyManageru Ohnout:

  • vyberte možnost Kroucení (1),
  • zadejte úhel 120°,
  • do pole Těla pro ohýbání vyberte tělo modelu z grafické plochy (3).

35-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Zkontrolujte vizuálně tvar modelu a uložte si dokument (Ctrl + S).

36-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani



Zaoblení

Ze záložky Prvky vyberte příkaz Zaoblit.

37-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

PropertyManageru Zaoblit zadejte poloměr zaoblení 5 mm.

38-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

V grafické ploše vyberte jednu hranu (1) a pokračujte výběrem ostatních hran pomocí tlačítka Napojené na počáteční smyčku, 7 Hrany → SOLIDWORKS intuitivně vyberte zbývající hrany modelu.

39-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Zkontrolujte vizuálně tvar modelu.

40-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani



Skořepina

Proměnlivou tloušťku sklenice (boční strany mají tloušťku stěny 1,5 mm, kdežto dno má tloušťku 25 mm) vytvoříme pomocí příkazu Skořepina.

Ze záložky Prvky vyberte příkaz Skořepina.

41-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

PropertyManageru Skořepina v poli Parametry zadejte tloušťku 1,5 mm a vyberte horní plochu modelu.

42-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Pokračujte kliknutím do pole Plochy s jinými tloušťkami a vyberte spodní plochu modelu. Zadejte tloušťku 25 mm a dokončete příkaz potvrzovacím tlačítkem.

43-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Provedení skořepiny si zkontrolujeme pohledem v řezu. Z panelu Průhledné zobrazení vyberte příkaz Řez.

44-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

PropertyManageru Řez zkontrolujte výchozí výběr roviny Přední a dokončete zadání řezu potvrzovacím tlačítkem.

45-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Zkontrolujte vizuálně provedení řezu.

46-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Ukončete zobrazení v řezu tlačítkem Řez.

47-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Uložte si dokument (Ctrl + S) a pokračujte v modelování podle čtvrtého dílu návodu.
