Učíme se SOLIDWORKS: Přidání spojením profilů a ohýbání #4

    / 28. 5. 2020

6-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Ve čtvrté části návodu modelování sklenice si ukážeme postup, jak zaoblit hrany a vytvořit kosmetické bubliny na dně sklenice.

Otevřete si dokument 20200519.SLDPRT a pokračujte v modelování.

Ze záložky Prvky vyberte příkaz Zaoblit.

37-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

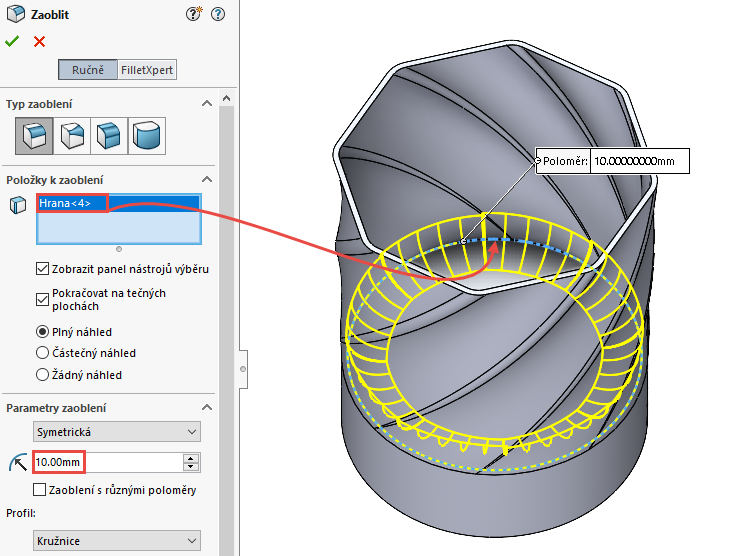

PropertyManageru Zaoblit nastavte poloměr zaoblení 10 mm a vyberte dolní hranu uvnitř sklenice. Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

48-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

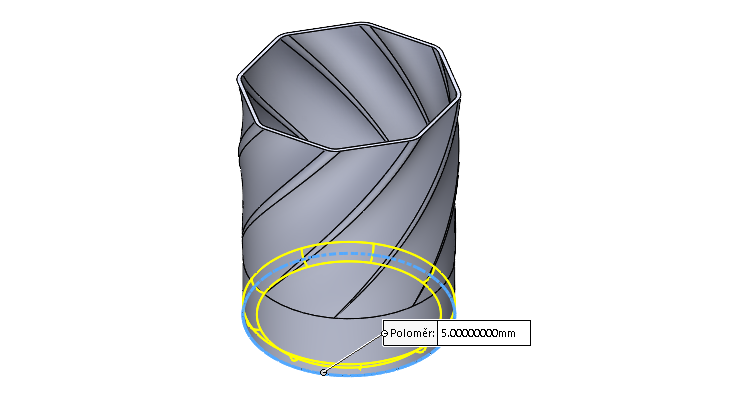

Pokračujte v zaoblení vnější kruhové hrany na dně sklenice. Poloměr zaoblení zvolte 5 mm.

49-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani



Kosmetické zobrazení bublin na dně sklenice

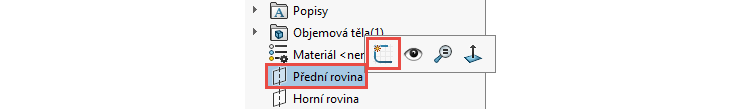

Vzhledem k možnostem vizualizací si ukážeme, jak vytvořit kosmetické bubliny na dně sklenice. Ve FeatureManageru vyberte rovinu Přední a z kontextového panelu nástrojů vyberte příkaz Načrtnout skicu.

50-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

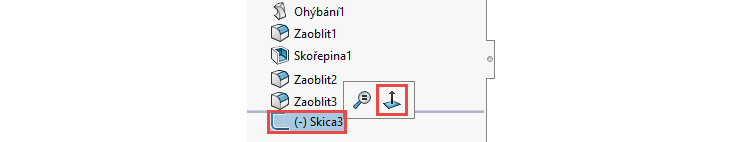

Ve FeatureManageru vyberte skicu Skica3 a tlačítkem Kolmý k změňte orientaci pohledu do pohledu kolmého na rovinu skici.

51-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

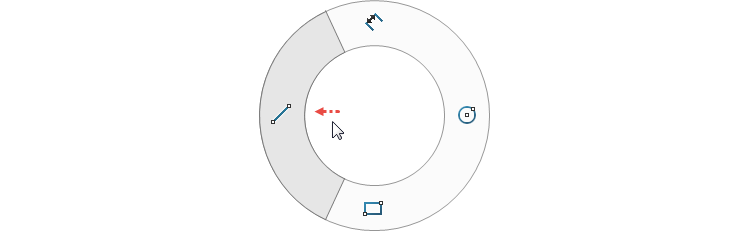

Levým gestem myši – stiskněte pravé tlačítko myši a táhněte doleva – vyberte příkaz Přímka.

52-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

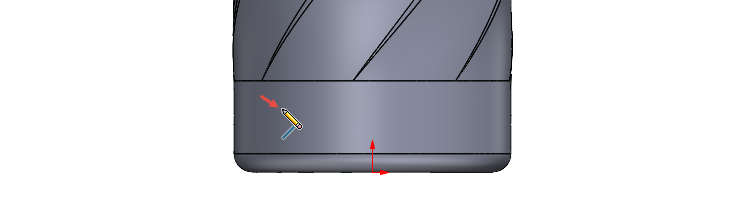

Umístěte počáteční bod přímky v místě, jak je znázorněno na obrázku.

53-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

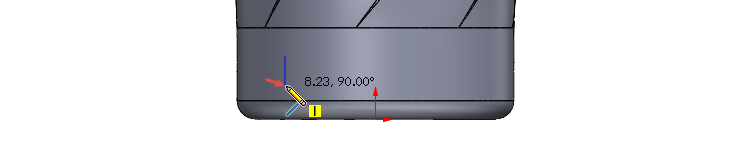

Koncový bod přímky umístěte ve svislém směru.

54-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

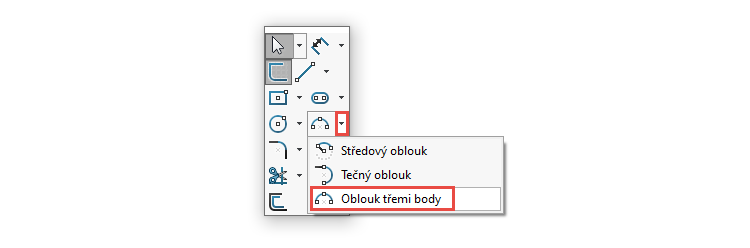

Klávesou Esc ukončete skicování přímky. Stiskněte klávesu S (Panel zkratek) a vyberte příkaz Oblouk třemi body.

55-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Umístěte počáteční bod oblouk do počátečního bodu přímky.

56-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

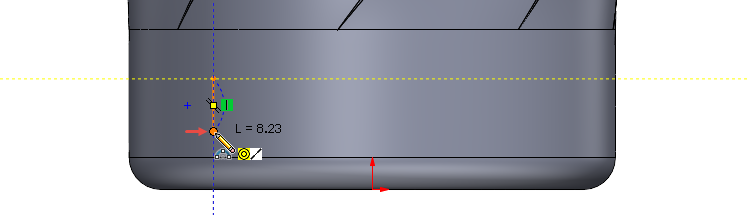

Druhý bod oblouk umístěte do koncového bodu přímky.

57-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

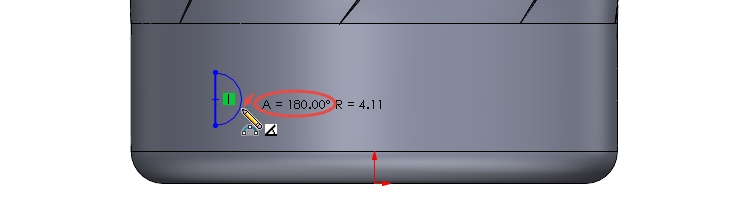

Třetím kliknutím určete úhel a poloměr oblouku. Úhel oblouku musí být 180°.

58-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Tip: Pokud by se vám to nepodařilo, pomocí vazby Sjednocená sjednoťte střed oblouku s přímkou. Stiskněte klávesu Ctrl, vyberte střed oblouku, přímku a z kontextového panelu nástrojů vyberte vazba Sjednocená.

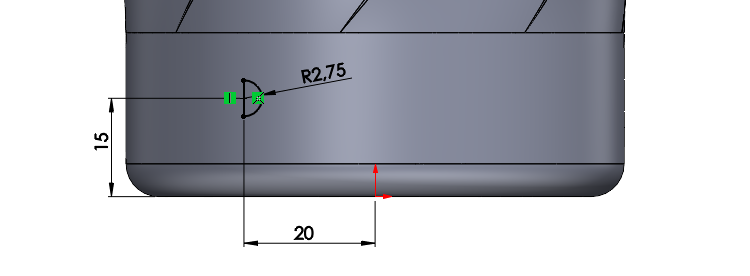

Horním gestem myši vyberte příkaz Inteligentní kóta a zakótujte:

  • vzdálenost přímky od počátku 20 mm,
  • vzdálenost středu oblouku od spodní hrany modelu 15 mm,
  • poloměr oblouku 2,75 mm.

59-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

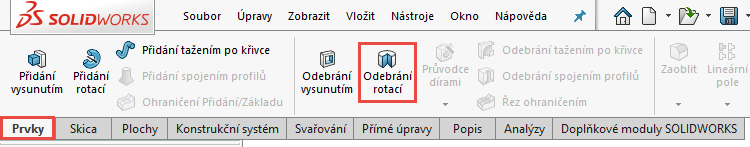

Změňte orientaci pohledu do pohledu Izometrického (Ctrl + 7). Ze záložky Prvky vyberte příkaz Odebrání rotací.

60-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

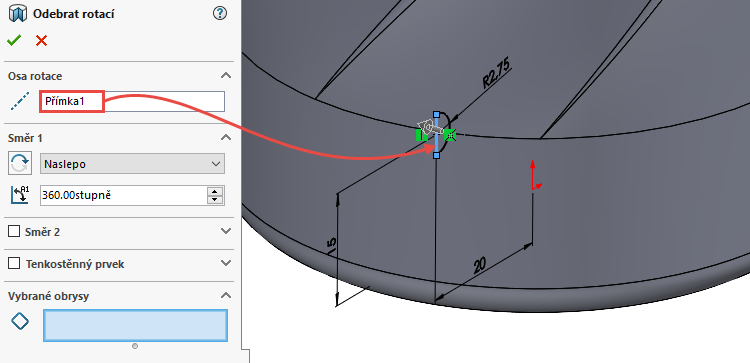

PropertyManageru Odebrat rotací vyberte přímku jako osu rotace a dokončete příkaz potvrzovacím tlačítkem.

61-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Uložte si dokument (Ctrl + S).

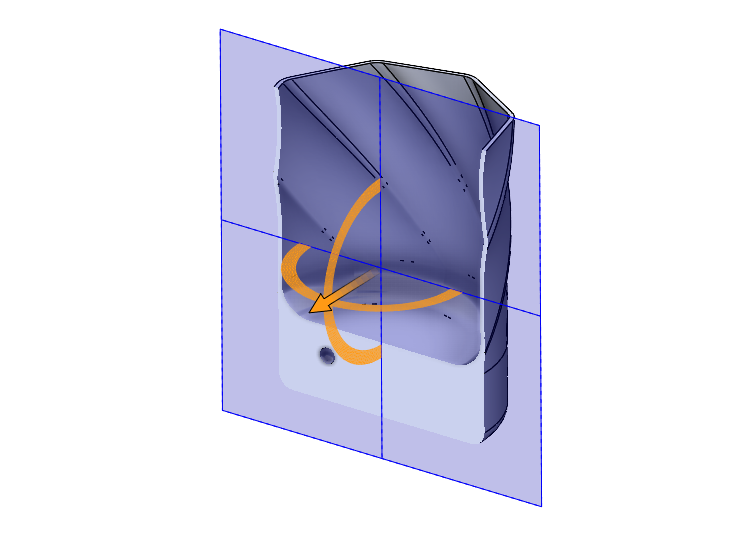

V řezu můžete vizuálně zkontrolovat provedení odebrání rotací.

62-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

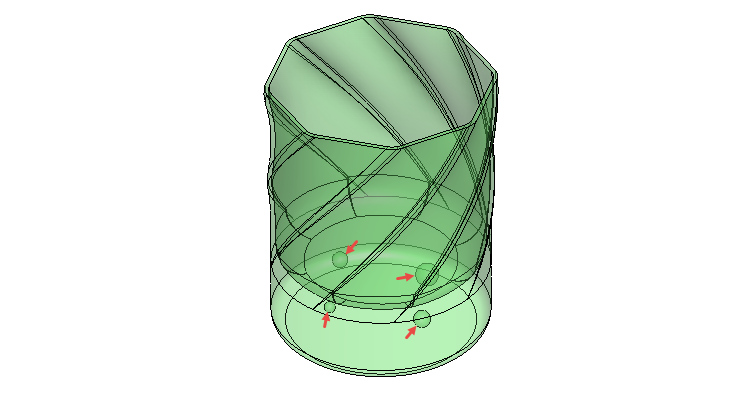

Stejným způsobem můžete vytvořit další bubliny a pro skicování můžete využít primární roviny Přední a Pravá nebo si můžete vytvořit nové roviny prostřednictvím příkazu Referenční geometrieRovina.

63-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

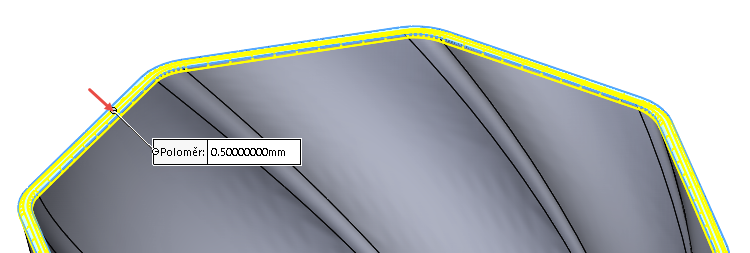

Posledním prvkem je zaoblení horních hran sklenice. Ze záložky Prvky vyberte příkaz Zaoblit. V PropertyManageru Zaoblení zadejte poloměr zaoblení 0,5 mm a vyberte horní plochu. Prostřednictvím výběru plochy dojde k zaoblení obou hran, aniž byste je museli vybírat obě.

64-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Zkontrolujte vizuálně model, uložte si dokument a pokračujte podle pátého dílu našeho návodu.
