Učíme se SOLIDWORKS: Přidání spojením profilů a ohýbání #5

    / 29. 5. 2020

6-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

V páté části návodu modelování sklenice si ukážeme postup, jak definovat materiál, přidat vzhled a připravit sestavu pro účely vizualizace v SOLIDWORKS Visualize.

Otevřete si dokument 20200519.SLDPRT.



Přidání materiálu

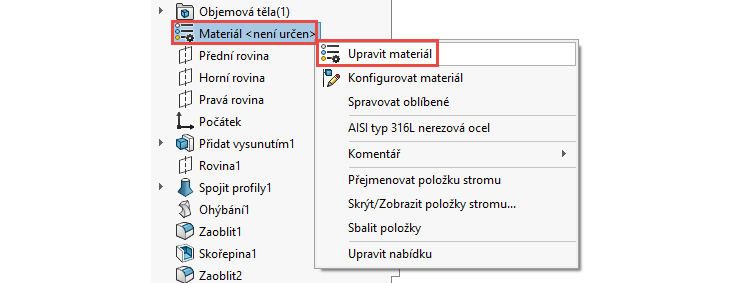

Ve FeatureManageru klikněte pravým tlačítkem na položku Materiál a z místní nabídky vyberte Upravit materiál.

65-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

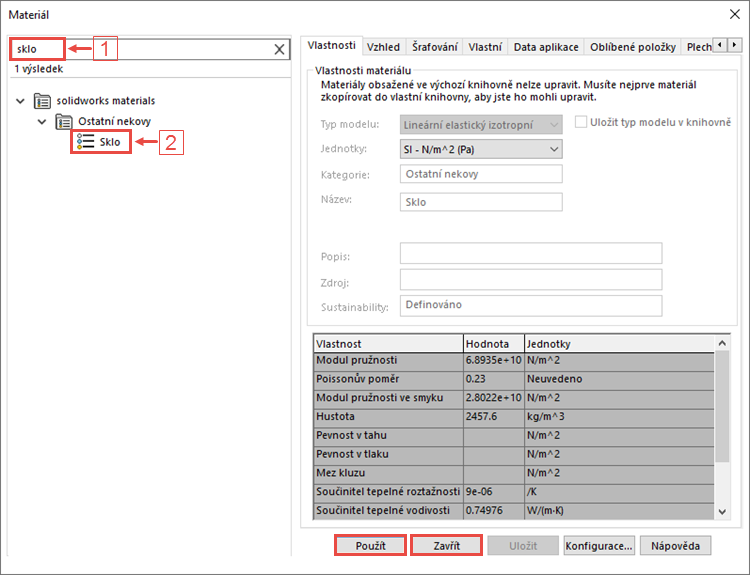

V okně Materiál použijte pro vyhledání skla průzkumník, který najdete v horním levém rohu (1). Tato funkce je novinkou v SOLIDWORKSu 2020. Pokud průzkumník nevidíte, vyhledejte v databázi materiál ručně. Vyberte materiál ze složky (2) a pokračujte tlačítky Použít a Zavřít.

66-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

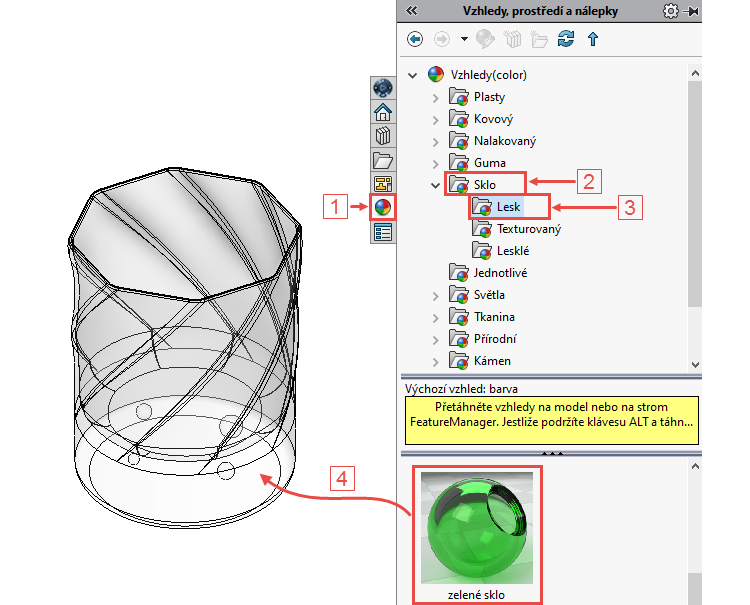

Po přidání materiálu se automaticky změní vzhled modelu. Pokud chcete změnit barvu vzhledu, přejděte do Podokna úlohVzhledy, prostředí a nálepky (1), ve složce Sklo (2) vyhledejte složku Lesk (3) a přetáhněte vzhled na tělo modelu v grafické ploše (4).

67-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

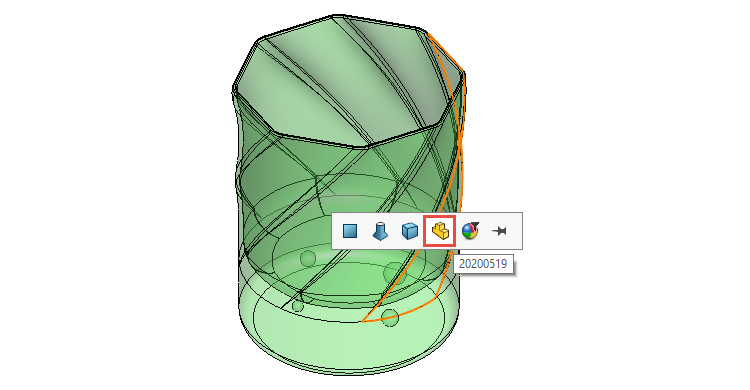

Po přetažení se objeví kontextový panel s možností definice vzhledu na plochu, prvek, tělo nebo model. Aplikujte vzhled na model.

68-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Uložte si dokument (Ctrl + S).



Sestava

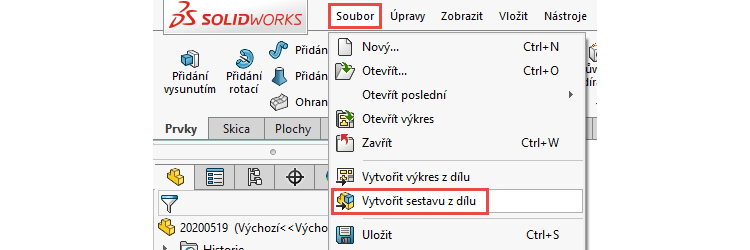

Pro účely vizualizace lze nachystat scénu předem jako sestavu. Ze záložky Soubor vyberte příkaz Vytvořit sestavu z dílu.

69-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

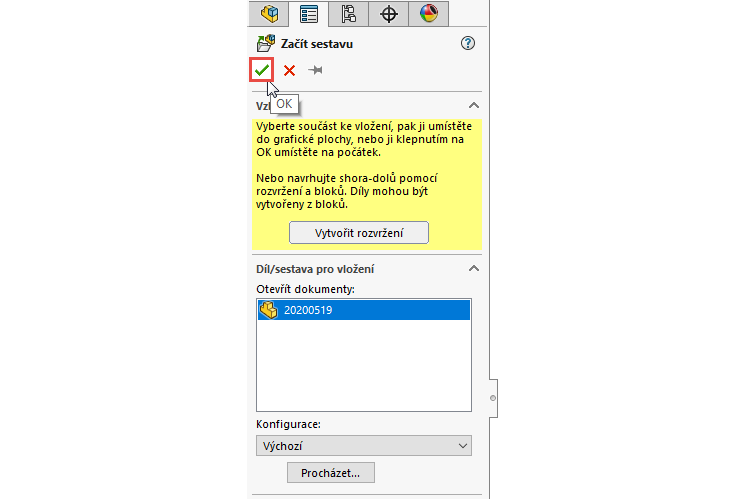

Vzhledem k tomu, že chceme sloučit počátek sestavy s počátkem dílu, pokračujte tlačítkem OK.

70-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

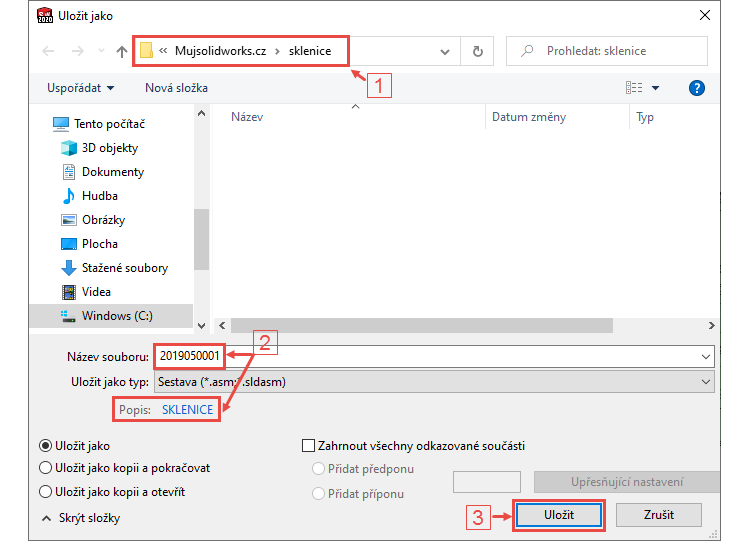

Uložte si sestavu do stejného adresáře. Do pole Název souboru uveďte název 2019050001.SLDASM, do pole Popis uveďte text SKLENICE (2). Uložte si sestavu tlačítkem Uložit (3).

75-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

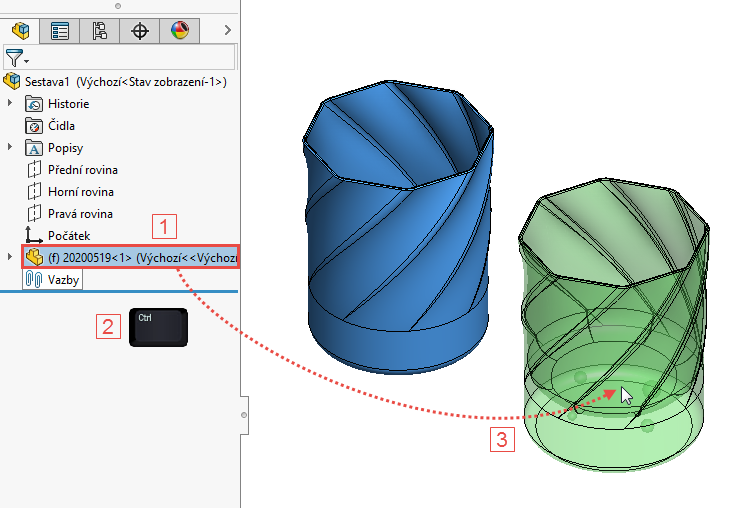

Pro nastavení scény použijeme tři modely sklenic. V sestavě je jednoduše můžete zkopírovat tak, že vyberete model ve FeatureManageru (1), stisknete klávesu Ctrl (2) a přetáhnete model do grafické plochy (3)

71-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

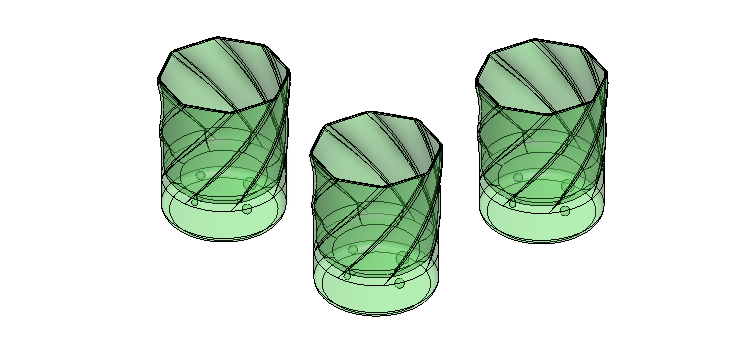

Přetažením rozmístěte libovolně modely v grafické ploše.

72-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

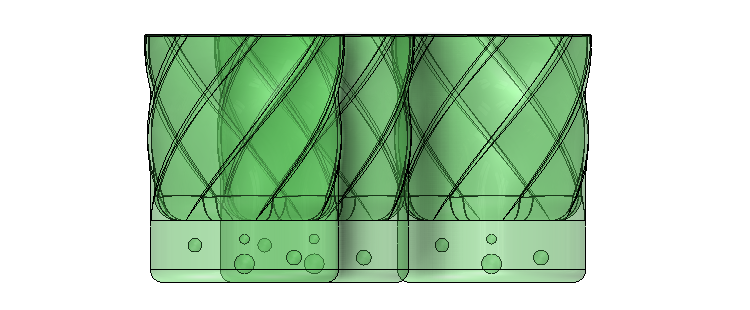

Tip: Pokud chcete modely zarovnat do stejné výšky, vyberte spodní plochu prvního dílu, stiskněte klávesu Ctrl, vyberte spodní plochu druhého dílu a ze složky Sestava vyberte příkaz Vazba. SOLIDWORKS automaticky vybere vazbu Sjednocená a zarovná výšku obou dílu vůči prvnímu, který je po vložení jako prvního dílu do sestavy pevný.

73-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

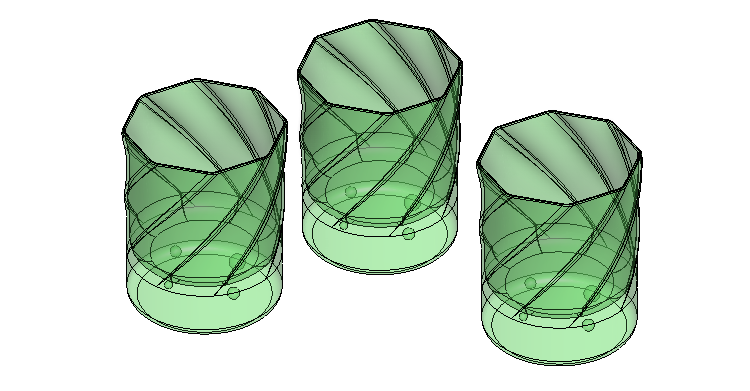

Sestava je připravena pro vizualizaci v SOLIDWORKS Visualize.

74-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Pokračujte v nastavení scény, vzhledů, kamer a vykreslení renderovaného snímku podle našeho návodu.
