Učíme se SOLIDWORKS: Přidání spojením profilů a ohýbání #1

    / 21. 5. 2020

6-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Na modelu sklenice si ukážeme, jak efektivně využívat při konstruování příkazy Přidání spojení profilů, Ohýbání a Skořepina. Podívejte se v tomto příspěvku na zadání (výkres) a zkuste si sklenici vymodelovat. Pokud si nebudete vědět rady, v článku naleznete odkaz na postup modelování krok za krokem.

Výkres sklenice:

1-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Přední pohled:

2-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Pohled v řezu:

3-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Horní pohled:

4-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Izometrický pohled:

5-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

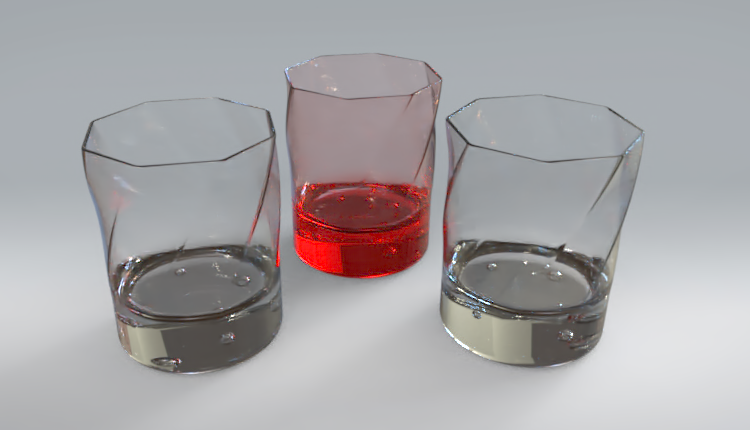

Vizualizace vytvořená v SOLIDWORKS Visualize:

6-Mujsolidworks-sklenice-postup-tutorial-navod-ucime-se-solidworks-loft-pridani-spojenim-profilu-ohybani

Pokud si nebudete s modelováním vědět rady, podívejte se do našeho návodu krok za kokem.
