Učíme se SOLIDWORKS: Základy modelování #1 (zadání)

Marek Pagáč / 10. 6. 2020

Přidat komentář

Ohodnotit článek

8-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

SOLIDWORKS je nejoblíbenější CAD software po celém světě a eviduje více než 3 milióny uživatelů. Pokud jste začínajícím uživatele a chcete se naučit základy modelování a osvojit si prostorovou orientaci, pak se podívejte na jeden z našich mnoha příkladů.

Princip modelování vychází z 2D skici, která se následně vysunuje nebo odebírá v prostoru a to pomocí různých příkazů. Prostřednictvím uvedeného cvičného příkladu a zadání ve formě výkresu vám ukážeme názorný postup modelování krok za krokem.

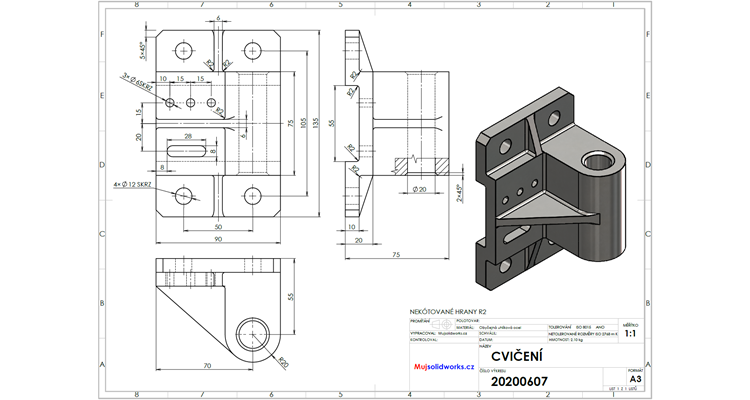

Výkres:

1-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

Nárys:

2-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

Půdorys:

3-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

Bokorys:

4-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

Izometrické pohledy:

5-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

6-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

7-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

Zkuste si příklad vymodelovat sami. Pokud si nebudete vědět rady, podívejte se do našeho návodu krok za krokem.
