Učíme se SOLIDWORKS: Základy modelování #4

    / 19. 6. 2020

103-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

Ve čtvrtém dílu modelování cvičného příkladu si ukážeme, jak vytvořit díry pomocí Průvodce dírami a prvkem Odebrání vysunutím. Pokračujte v učení a procvičování 3D modelování krok za krokem.

Otevřete si díl 20200610.SLDPRT.



Průvodce dírami

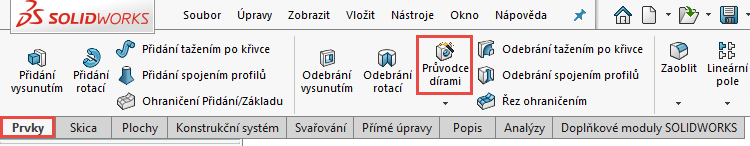

Průvodce dírami slouží pro tvorbu normalizovaných děr. Pomocí nastavení se specifikuje otvor a následně se určit poloha díry. Ze záložky Prvky vyberte příkaz Průvodce dírami.

58-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

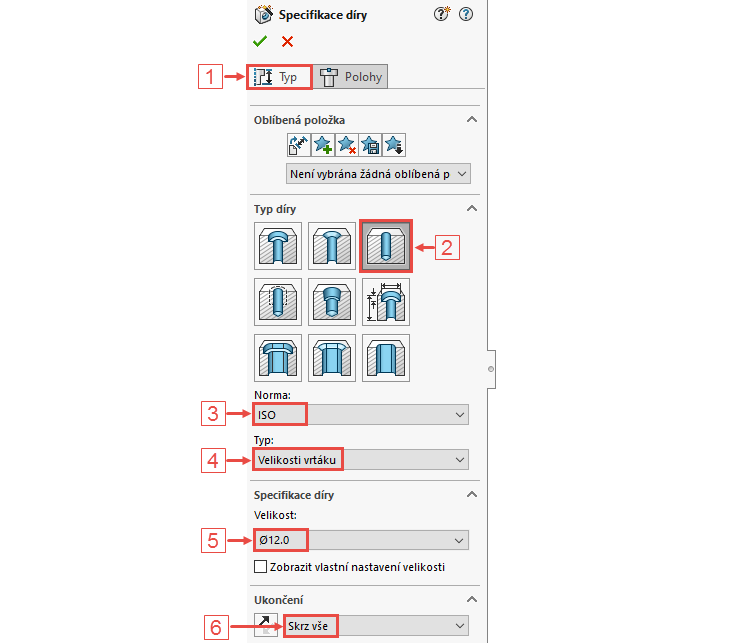

V PropertyManageru Specifikace díry v záložce Typ (1):

  • vyberte typ díry → Díra (2),
  • vyberte normu ISO (3),
  • typ zvolte Velikost vrtáku (4),
  • vyberte velikost díry 12 mm (5),
  • typ ukončení vyberte Skrz vše (6).

59-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

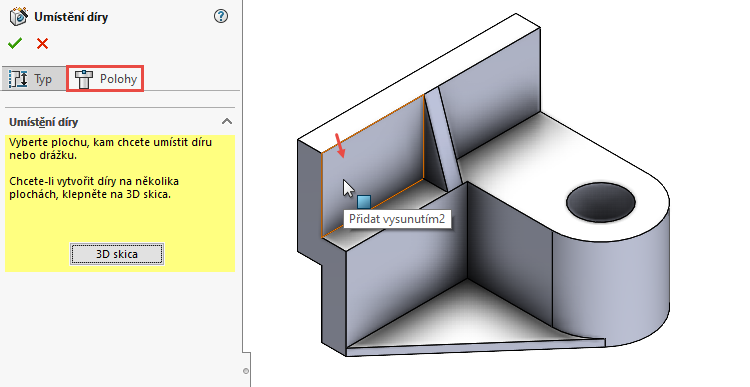

Přejděte do záložky Polohy a vyberte rovinnou plochu, na které bude ležet díra.

60-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

Po výběru plochy se aktivuje skicovací režim.

61-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

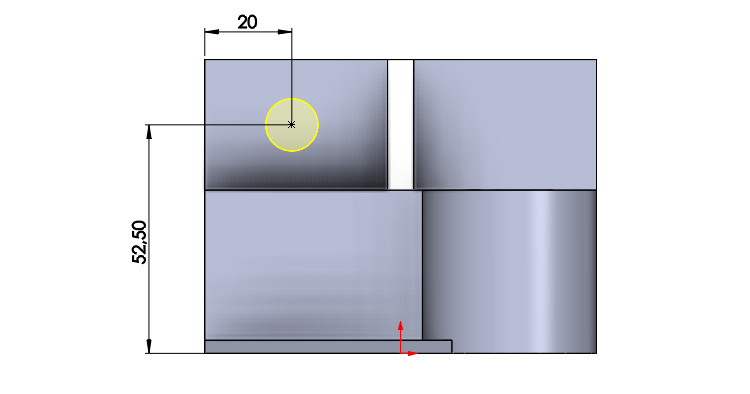

Kliknutím libovolně umístěte střed díry. Klávesovou zkratkou Ctrl + 4 změňte orientaci pohledu do pohledu Pravý. Horním gestem myši (stiskněte pravé tlačítko a táhněte nahoru) vyberte příkaz Inteligentní kóta. Zakótujte střed díry ve vzdálenosti 20 mm od levé obrysové hrany a 52,5 mm od spodní obrysové hrany modelu nebo od počátku.

62-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

Zkontrolujte náhled a dokončete Průvodce dírami potvrzovacím tlačítkem.

Zkontrolujte vizuálně model a uložte si dokument (Ctrl + S).

63-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod



Zrcadlení díry

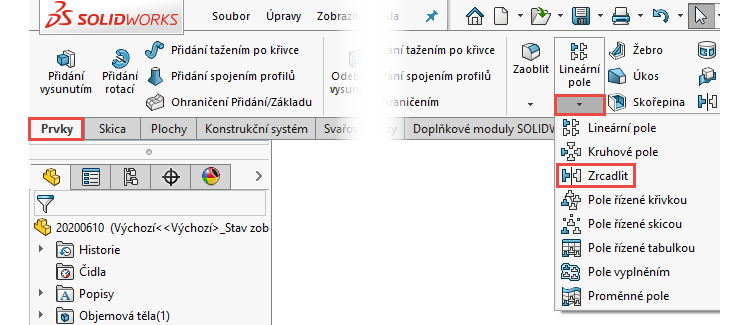

V této fázi modelu ozrcadlíme vytvořenou díru. Ze záložky Prvky vyberte příkaz Zrcadlit.

64-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

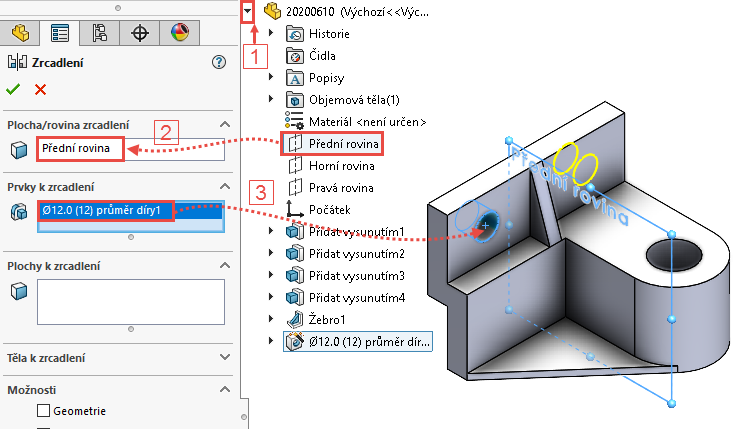

PropertyManageru Zrcadlit:

  • klikněte na melou černou šipku v levém horním rohu grafické plochy (1),
  • do pole Plocha/rovina zrcadlení vyberte rovinu Přední (2),
  • do pole Prvky k zrcadlení vyberte válcovou plochu díry z grafické plochy nebo můžete pro výběr použít prvek 12.0 (12) průměr díryFeatureManageru.

65-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.



Zaoblení

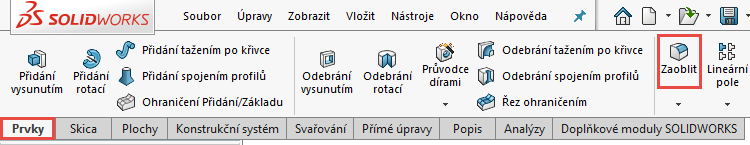

Před zrcadlením těla modelu vytvoříme zaoblení. Ze záložky Prvky vyberte příkaz Zaoblit.

66-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

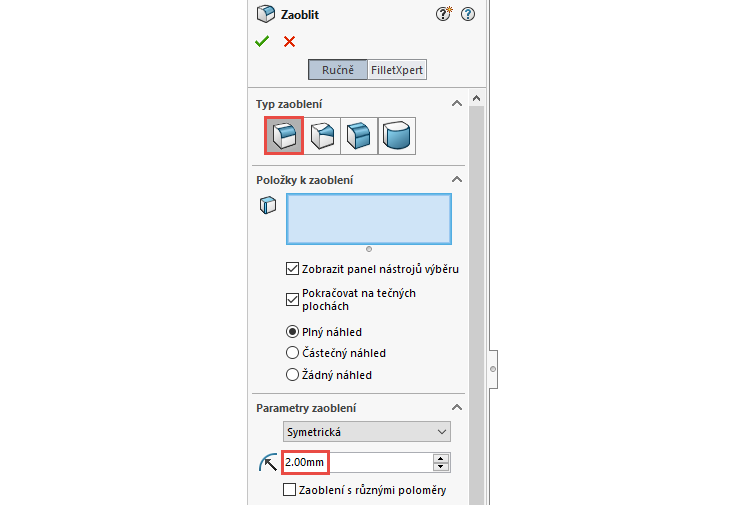

PropertyManageru Zaoblit změňte poloměr zaoblení na 2 mm.

67-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

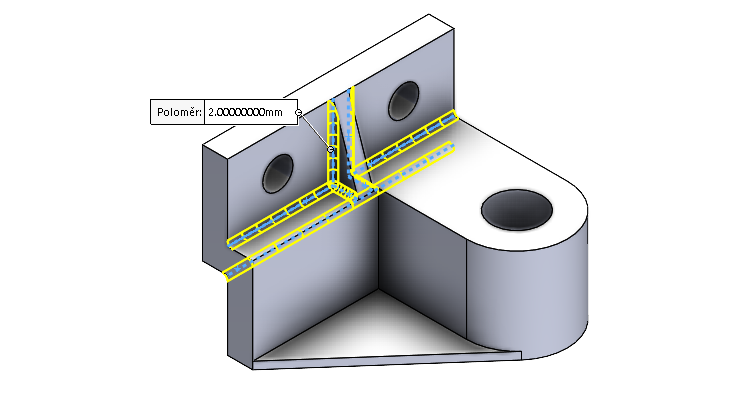

Vyberte hrany na modelu podle obrázku, zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

68-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

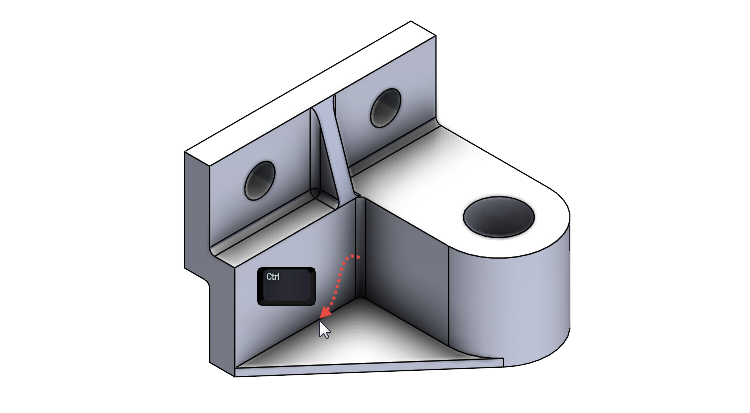

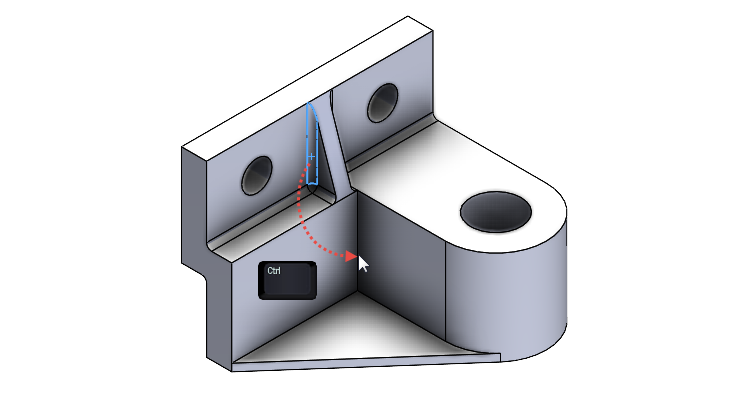

Pokud chcete zaoblit další hranu se stejným poloměrem zaoblení, můžete použít opětovně příkaz Zaoblit. Pokud má být poloměr stejný, můžete použít efektivnější postup. Stiskněte klávesu Ctrl, vyberte kteroukoliv zaoblenou plochu a přesuňte ji na hranu, kterou je nutné zaoblit, viz obrázek níže.

69-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

Postup kopírování prvku Zaoblit opakujte na další hranu.

70-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

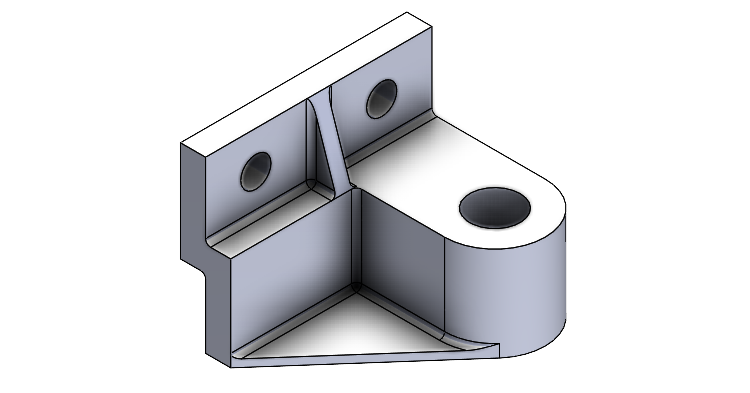

Zkontrolujte vizuálně model a uložte si dokument (Ctrl + S).

71-SolidWorks-MujSolidWorks-cviceni-exercises-beginner-ucime-se-postup-tutorial-navod

Pokračujte v modelování podle pátého dílu návodu.
