Velký přehled novinek SOLIDWORKS 2021

    / 30. 11. 2020

13-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly

Zajímají vás nejzajímavější novinky SOLIDWORKS 2021. Připravili jsme pro vás velký přehled vybraných novinek, které usnadní práci v SOLIDWORKSu. Pojďme se společně podívat, co je nového.

Obecně lze novinky rozdělit do těchto kategorií:

  • výkon,
  • sestavy,
  • výkresy a detailování,
  • díly, plechy a svařence,
  • uživatelské rozhraní,
  • eDrawings.



Výkon

Efektivní práce v SOLIDWORKSu souvisí s vysokým výpočetním výkonem. Vývojové oddělení SOLIDWORKSu výkon neustále optimalizuje. Výkon je velmi důležitý pro práci s velkými sestavami, detailování a tvorbu výkresů, simulace, analýzy proudění kapalin, plynů, vstřikování plastů a vizualizace a celou řadu dalších produktů. V čem SOLIDWORKS zvýšil výkon a kde ho využijete se dozvíte v příspěvku SOLIDWORKS 2021 výrazně posílil výkon.



Sestavy

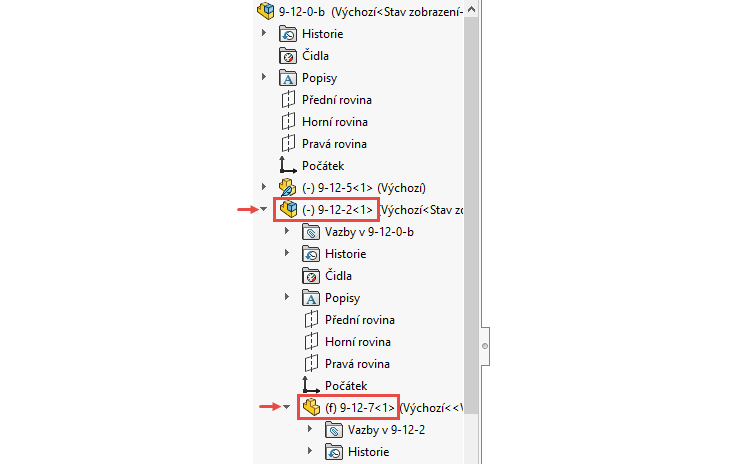

Automatické vyřešení zjednodušených součástí

U sestav otevřených ve zjednodušeném režimu se součásti a podsestavy na nejvyšší úrovni automaticky vyřeší při kliknutí na rozbalovací šipku ve FeatureManageru. Součásti podsestavy se automaticky vyřeší po rozbalení.

7-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly



Uložení zjednodušeného modelu jako konfigurace (Defeature)

Při použití funkce Defeature (menu NástrojeDefeature) je nová možnost uložit zjednodušenou sestavu jako novou konfiguraci.

4-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly



Drážky s volným omezením

Nově u drážek s volným omezením můžeme uzamknout rotaci dílu v drážce.

9-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly



Výše uvedené tři novinky pro sestavy jsou detailněji popsány v příspěvku SOLIDWORKS 2021: Představujeme novinky v sestavách #1.



Export kontroly přesahů včetně obrázků do tabulky Excel

Výsledek kontroly přesahů si v nové verzi SOLIDWORKSu 2021 můžeme vyexportovat do tabulky Excel.

30-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly



PropertyManager Vazba

V sestavách došlo k přeuspořádání PropertyManager Vazba. V aktuální verzi SOLIDWORKSu 2021 naleznete vazby Základní, StrojníUpřesňující naleznete v samostatných záložkách.



Zarovnání vazeb

Pokud jste ve starších verzích SOLIDWORKSu obrátili směr vazby, SOLIDWORKS obrátil zarovnání vazeb, aby nedošlo k porušení podmínek vazbení. V aktuální verzi SOLIDWORKSu máte možnost vybrat, co má SOLIDWORKS před obrácením směru vazby udělat.



Výše uvedené další tři novinky pro sestavy jsou detailněji popsány v příspěvku SOLIDWORKS 2021: Představujeme novinky v sestavách #2.



Výkresy a detailování

Režim detailování

V nové verzi SOLIDWRKS 2021 můžete otevřít soubory výkresů v režimu Detailování. Jedná se o zrychlený způsob otevření výkresové dokumentace, ve kterém je rychlejší a snažíš zobrazování.

1-SOLIDWORKS-novinky-vykresy-detailovani-whats-new



Přidávání pohledů v režimu Detailování

V režimu Detailování lze vytvářet přerušené, oříznuté a detailní pohledy stejně jako ve standardním zobrazení výkresu. Vše se provádí tak, aniž by byly načtena data na pozadí.



Umístění souboru vzoru šrafování

V SOLIDWORKSu 2021 si můžete nastavit umístění souboru vzoru šrafování. Tuto novou funkci využijí například firmy, které mají jednotný vzor šrafování.



Kontextové panely nástrojů a nabídky ve výkresech

Ve výkresech můžete přistupovat ke kontextovým panelům nástrojů a nabídkám pro osy, skici, pohledy výkresů a popisům.

5-SOLIDWORKS-novinky-vykresy-detailovani-whats-new



Uvedené novinky pro práci s výkresy jsou detailněji popsány v příspěvku SOLIDWORKS 2021: Představujeme novinky ve výkresech.



Díly, plechy a svařence

Lem z nelineární (kruhové) hrany

Pro modelování plechových dílů slouží v SOLIDWORKSu nástroje a prvky, které mají za sebou dlouholetý vývoj. Zajímavou novinkou, která je dostupná v SOLIDWORKSu 2021, je možnost vytvoření lemu z nelineární hrany. Podívejte se na návod krok za krokem.

 10-solidworks-2021-novinky-whats-new-lem-z-nelinerni-hrany-un-curved-plechove-dily-sheetmetal



Podpora funkce Znovu pro prvky dílů

Funkci Znovu můžete použít pro více než 60 prvků a příkazů v dílech. Dříve byla tato možnost dostupná pouze pro skici.



Oříznutí pro konce pokosových spojů

Další novinkou je oříznutí okrajových (pokosových) spojů.

4-SOLIDWORKS-2021-dily-prvky-novinky-whats-new



Přidávání a vyhodnocování rovnic ve vlastnostech souboru a v tabulce přířezů

Rovnice můžete přidávat a vyhodnocovat ve vlastnostech souboru a ve vlastnostech tabulky přířezů. Rovnice můžete přidávat v následujících dialogových oknech:

  • Uživatelské vlastnosti,
  • Vlastnosti určené konfigurací,
  • Vlastnosti tabulky přířezů,
  • Vlastnosti tabulky plechových přířezů.

Jak používat funkci Znovu, oříznout konce pokosových spojů a přidávat a vyhodnocovat rovnice ve vlastnostech souboru a v tabulce přířezů se dozvíte v příspěvku SOLIDWORKS 2021: Představujeme novinky pro díly a prvky.



Uživatelské rozhraní

Sbalitelný CommandManager

CommandManager můžete sbalit a zobrazit pouze jeho záložky, čímž lze zvětšit pracovní plochu grafického náhledu.

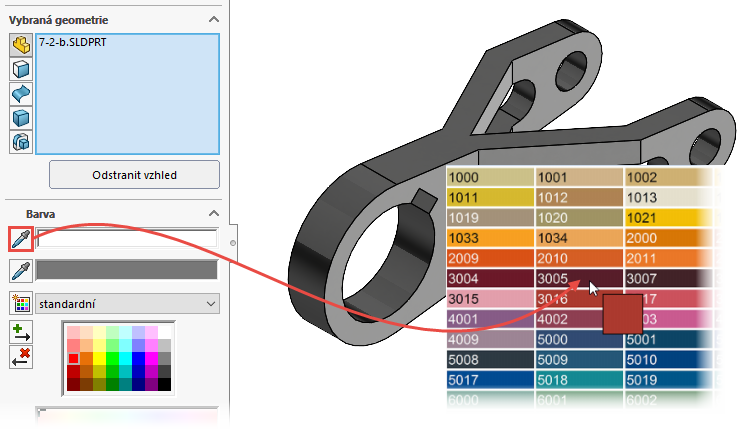

Výběr barvy vzhledů pro externí aplikace

Při úpravě vzhledů v SOLIDWORKSu 2021 je nová možnost vybírat barvu z externího zdroje, kterým může být obrázek, vzorník nebo jakákoliv jiná aplikace. Tuto novinku uvítají zejména uživatelé preferující barvy například ze vzorníku RAL.

12-SOLIDWORKS-2021-novinky-uzivatelske-rozhrani



Zobrazení přeložených názvů prvků

Novinkou v SOLIDWORKSu 2021 je možnost automatického přeložení prvku se zobrazením ve stromu FeatureManageru.



Výše uvedené tři novinky jsou detailněji popsány v příspěvku SOLIDWORKS 2021: Představujeme novinky v uživatelském rozhraní #1.



Zvýrazněné aktivní okno

Pokud máte otevřeno více oken a umístíte ukazatel myši na ikonu SOLIDWORKSu 2021 na panelu nástrojů, zobrazí se okno s otevřenými soubory.

21-SOLIDWORKS-2021-novinky-uzivatelske-rozhrani



Zrychlený zoom

V grafické ploše můžete stisknutím klávesy Shift + rolováním kolečka myši spustit zrychlené zoomování.



Vyhledávání příkazů

V dialogovém okně Vlastní můžete vyhledávat na kartách Panely zkratekPříkazy pomocí vyhledávacího pole.



Výše uvedené novinky jsou detailněji popsány v příspěvku SOLIDWORKS 2021: Představujeme novinky v uživatelském rozhraní #2.



eDrawings

Nástroj Měření

Nástroj Měření umožňuje použít k měření vzdáleností mezi rovinnými-válcovými a válcovými plochami. Postup měření je uvedený v příspěvku Co je nového v eDrawings.

3-SOLIDWORKS-eDrawings-novinky-zmerit-mereni-2021



Vlastnosti souboru

V eDrawings si můžete zobrazit uživatelské vlastnosti a vlastnosti určité pro konfiguraci souborů SOLIDWORKS.



Podrobnější informace o novinkách v eDrawings se dozvíte v příspěvku Co je nového v eDrawigns 2021?
