Vizualizace referencí ukazuje vztahy mezi položkami

    / 5. 2. 2015

3-SolidWorks-reference-dynamicke-vlastnosti

Chcete-li rychle prohlédnout závislost některého prvku, můžete si graficky zobrazit vztahy mezi položkami ve stromu FeatureManager.

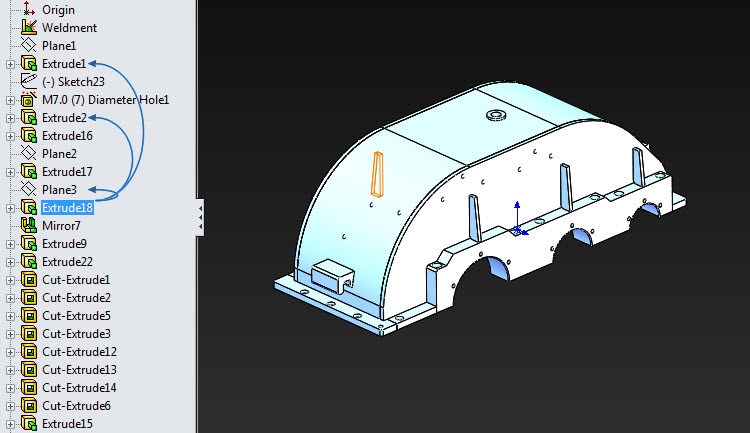

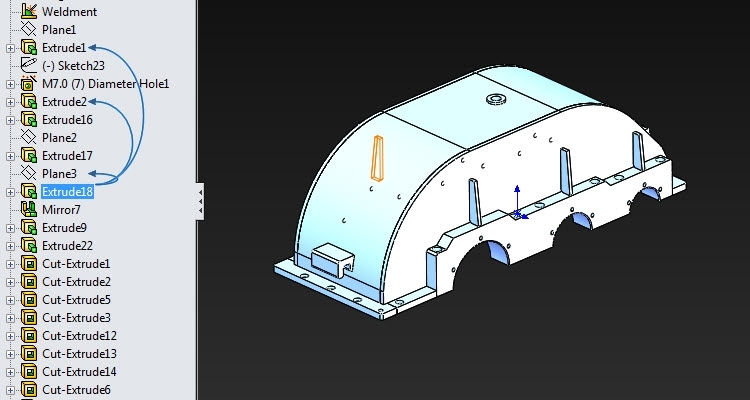

Funkce Dynamická vizualizace referencí ukazuje vzájemné vztahy mezi položkami ve stromu FeatureManager. Pokud ve stromu přesunete kurzor nad některý prvek s referencemi, zobrazí se šipka ukazující na vztah.

1-SolidWorks-reference-dynamicke-vlastnosti

Pokud prvek není rozbalen a referenci tak nelze zobrazit, šipka ukáže na prvek obsahující referenci a vlastní reference se zobrazí v textovém poli vpravo od šipky.

2-SolidWorks-reference-dynamicke-vlastnosti

Pokud nemáte funkci Dynamická vizualizace referencí aktivní, klikněte pravým tlačítkem myši na první položku ve stromové historii (díl nebo sestavu) a aktivujte tlačítko Dynamická vizualizace referencí v plovoucí nabídce.

4-SolidWorks-reference-dynamicke-vlastnosti
