Vršek

    / 15. 4. 2014


V příspěvku Vršek se naučíte pracovat s příkazy Přidání spojením profilů a Skořepina. Model vršku není časově náročný a zvládne jej i začátečník.

Založte nový dokem dílu a v Horní rovině založte náčrt.

V Horní rovině načrtněte dvě kružnice, přičemž jedna kružnice bude konstrukční. Průměry kružnic jsou 30 a 27 mm.

Načrtněte svislou konstrukční čáru.

Vyberte příkaz Středový oblouk ze záložky Skica.

Nakreslete středový oblouk tak, aby oba konce ležely na plné kružnici.

Stiskněte klávesu Ctrl, vyberte koncové body oblouku a přidejte vazbu Vodorovná.

Stiskněte klávesu Ctrl a vyberte oblouk kreslený třemi body a konstrukční kružnici. Přidejte vazbu Tečná.

Vyberte příkaz Inteligentní kóta.

Zakótujte šířku oblouku hodnotou 5,24 mm.

Vyberte příkaz Kruhové pole skici.

Do pole Vybrané entit vyberte oblouk kreslený třemi body, dalším parametrem je střed kruhového pole, vyberte střed kružnici, který leží v počátku souřadného systému. Počet instancí volte osmnáct.

Vyberte příkaz Přidání vysunutím ze záložky Prvky.

Vyberte střední oblast, definujte vzdálenost vysunutí na 0,1 mm, zkontrolujte náhled a potvrďte příkaz.

Vyberte příkaz Rovina ze záložky Referenční geometrie.

Označte Horní rovinu a definujte vzdálenost nové roviny od roviny Horní na 9 mm.

V nové rovině založte náčrt.

Přepněte se do pohledu Kolmý k.

Vyberte příkaz Kružnice ze záložky Skica.

V nové rovině načrtněte kružnici.

Stiskněte klávesu Ctrl, vyberte kružnici a obloukovou hranu vysunutého prvku a přidejte vazbu Tečná.

Ukončete náčrt stisknutím symbolu pro ukončení skici v levém horním rohu modelovacího prostředí.

Vyberte příkaz Přidání spojením profilů ze záložky Prvky.

Označte horní plochu vysunutého prvku a kružnici. Zkontrolujte náhled a potvrďte příkaz.

Vyberte příkaz Zaoblit ze záložky Prvky.

Označte ostrou hranu na horní ploše modelu. Nastavte hodnotu zaoblení na 3 mm. Zkontrolujte náhled a potvrďte příkaz.

Vyberte příkaz Skořepina ze záložky Prvky.

Označte dolní plochu modelu a nastavte tloušťku stěny na hodnotu 0,5 mm. Zkontrolujte náhled a potvrďte příkaz.

Model vršku je hotov. Nyní zbývá přidat texturu.

Klikněte v levé liště na barevnou kouli. V seznamu textur vyberte kovovou texturu nazývající se Leštěná ocel.

Na model dále můžete přidat nálepku pomocí obrázku.

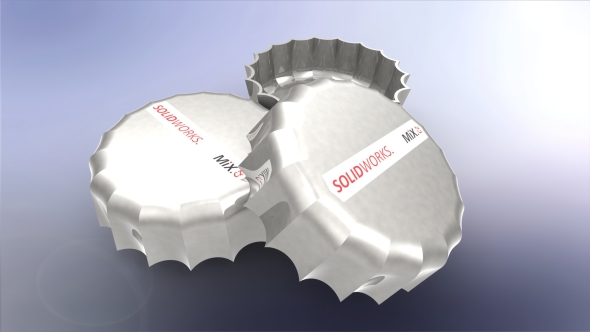

Renderovaný snímek vršků v aplikaci PhotoView.
