Vývrtka: Výkres modelu páky (zadání)

    / 24. 7. 2017

10-SolidWorks-postup-navod-vyvrtka-tutorial-zadani-vykres

Vývrtka na korkové uzávěry je zajímavým modelem pro začínající i pokročilé uživatele SOLIDWORKSu. Podívejte se na výkresovou dokumentaci páky, která je jednou ze součástí sestavy a zkuste si ji vymodelovat sami.

Sestava vývrtky se skládá z dvou pák, těla, šroubení, vývrtky a nýtů:

9-SolidWorks-postup-navod-vyvrtka-tutorial-zadani-vykres

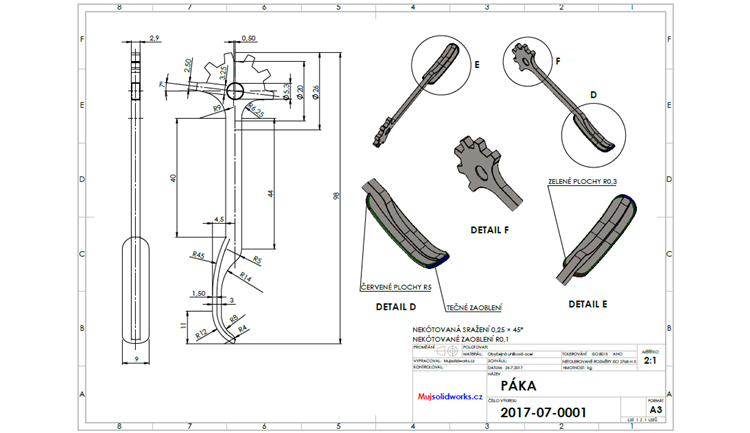

Výkres páky:

4-SolidWorks-postup-navod-vyvrtka-tutorial-zadani-vykres

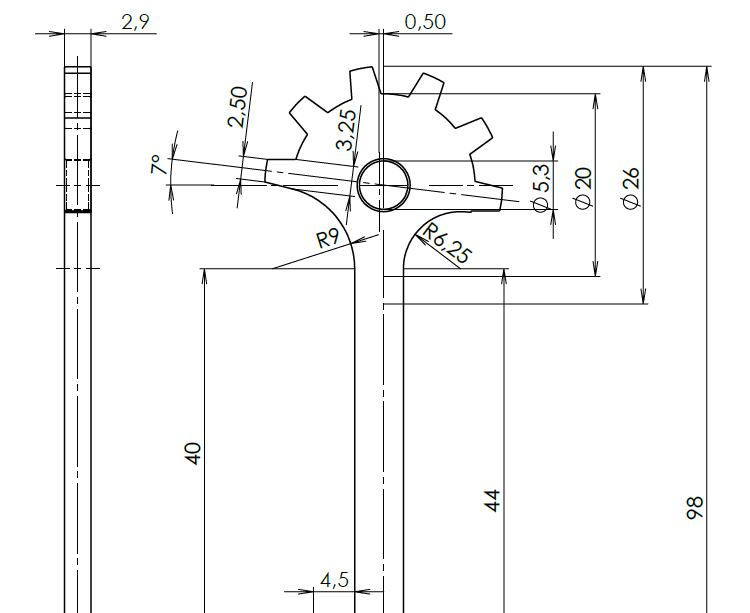

Detail horní část výkresu:

6-SolidWorks-postup-navod-vyvrtka-tutorial-zadani-vykres

Detail dolní část výkresu:

5-SolidWorks-postup-navod-vyvrtka-tutorial-zadani-vykres

Pohled na detaily s kótami zaoblených ploch:

7-SolidWorks-postup-navod-vyvrtka-tutorial-zadani-vykres

Popisové pole výkresu:

8-SolidWorks-postup-navod-vyvrtka-tutorial-zadani-vykres

Detail na horní část modelu:

1-SolidWorks-postup-navod-vyvrtka-tutorial-zadani-vykres

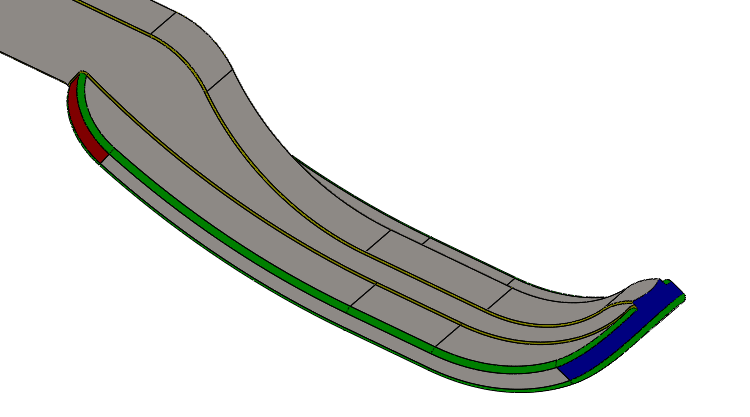

Detail na spodní část páky zleva:

2-SolidWorks-postup-navod-vyvrtka-tutorial-zadani-vykres

Detail na spodní část páky zprava:

3-SolidWorks-postup-navod-vyvrtka-tutorial-zadani-vykres

Pokud si s modelováním nebudete vědět rady, postupujte podle našeho návodu krok za krokem.

Líbil se vám tento článek?
ANO (0) Udělit kladný hlasUdělit záporný hlas NE (0)
PŘEČTĚTE SI TAKÉ
KOMENTÁŘE K ČLÁNKU ( 2 )
  • Profile photo of QBczech QBczech píše: 25. 7. 2017 (12:10)  ǀ  Odpovědět

    Zkoušel jsem to modelovat, ale z výkresu nevyplývá, jak je široký dřík páky (v části mezi horním ozubením a spodní packou)
    Skicu se mi nepodařilo plně určit. Zadal jsem tam 6mm, snad to bude správně.

    • Profile photo of Marek Pagáč maPag píše: 25. 7. 2017 (19:28)  ǀ  Odpovědět

      Dřík páky je osově symetrický se svislou přímkou podle osy vzdálené 0,5 mm nalevo od počátku. Podle SW by měla být šířka dříku 5,32 mm. Na funkci vývrtky šířka 6 mm nebude mít vliv. Můžete to tak nechat.
