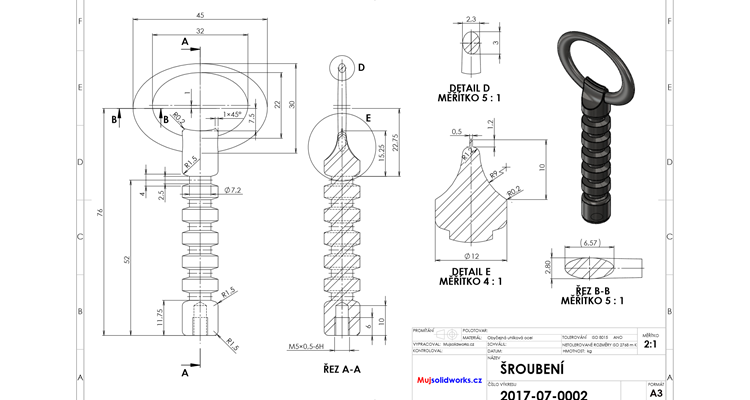

Vývrtka: Výkres modelu šroubení (zadání)

    / 1. 8. 2017

8-SolidWorks-vyvrtka-zadani-sroubeni-vykres

Vývrtka na korkové uzávěry je zajímavým modelem pro začínající i pokročilé uživatele SOLIDWORKSu. Podívejte se na výkresovou dokumentaci šroubení, která je jednou ze součástí sestavy a zkuste si ji vymodelovat sami.

Sestava vývrtky se skládá z dvou pák, těla, šroubení, vývrtky a nýtů:

9-SolidWorks-postup-navod-vyvrtka-tutorial-zadani-vykres

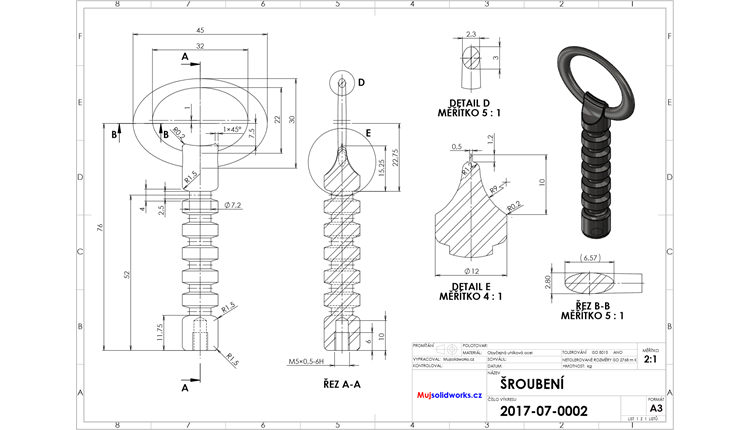

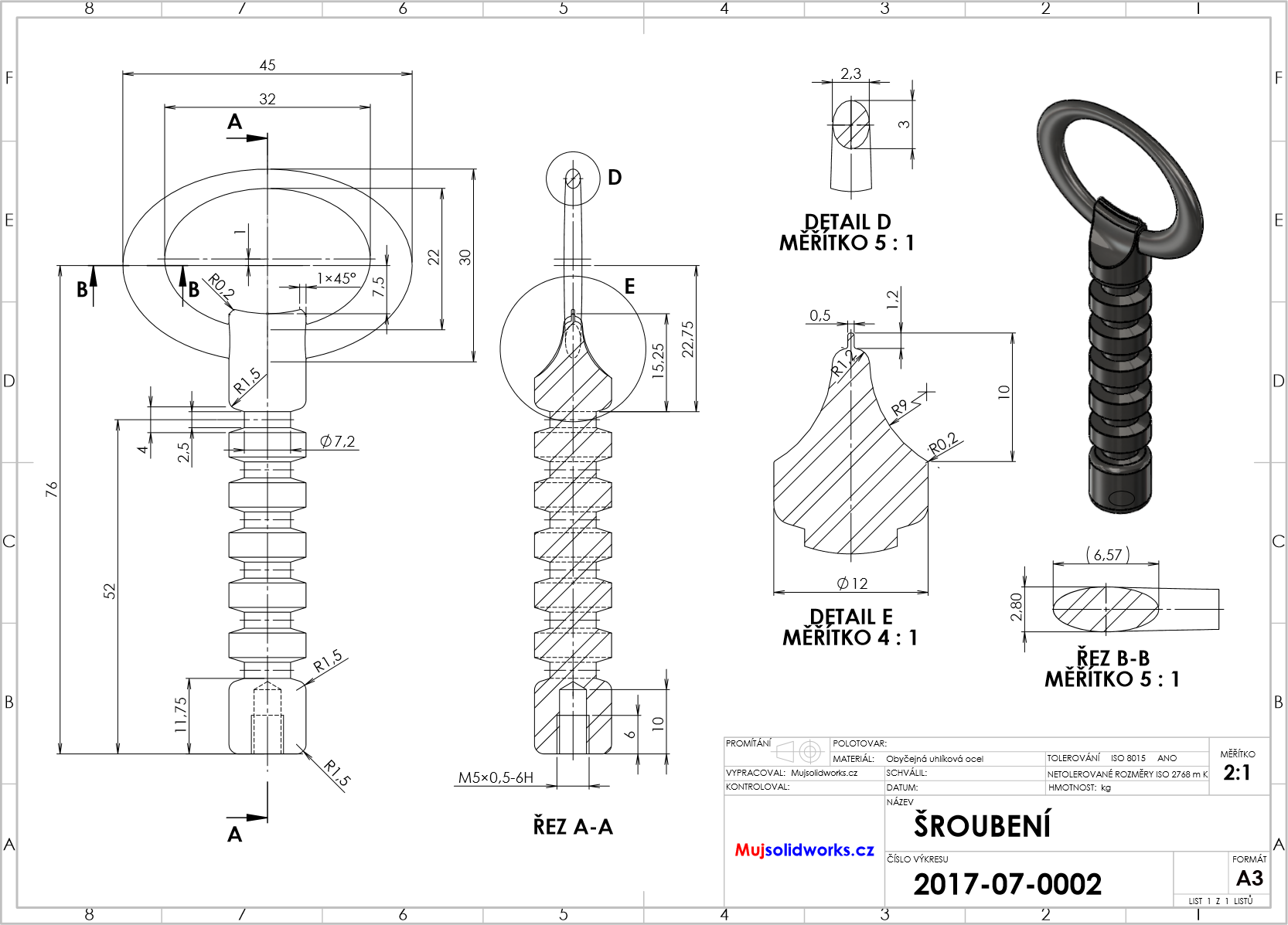

Výkres šroubení:

1-SolidWorks-vyvrtka-zadani-sroubeni-vykres

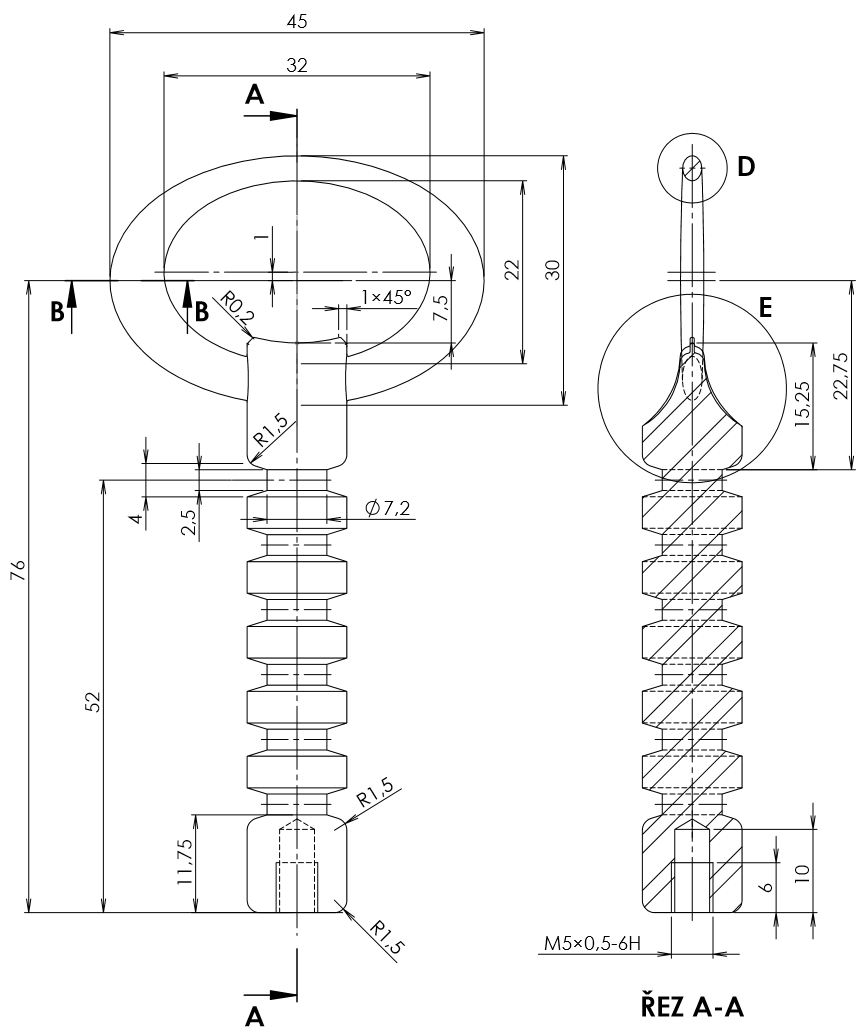

Přední pohled a pohled v řezu:

2-SolidWorks-vyvrtka-zadani-sroubeni-vykres

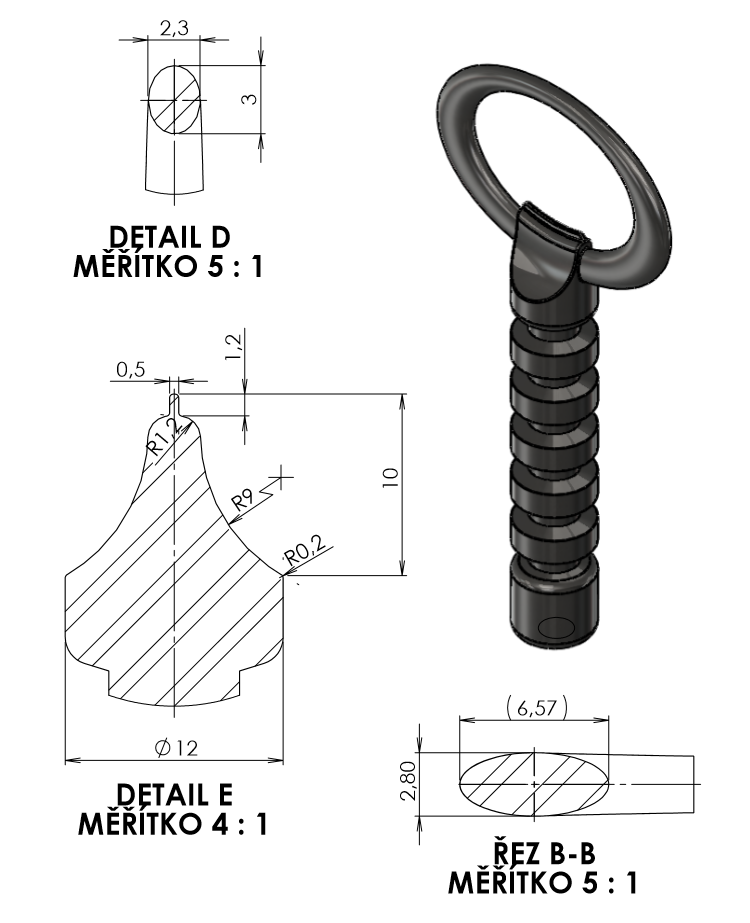

Pohled na detaily a izometrický pohled:

3-SolidWorks-vyvrtka-zadani-sroubeni-vykres

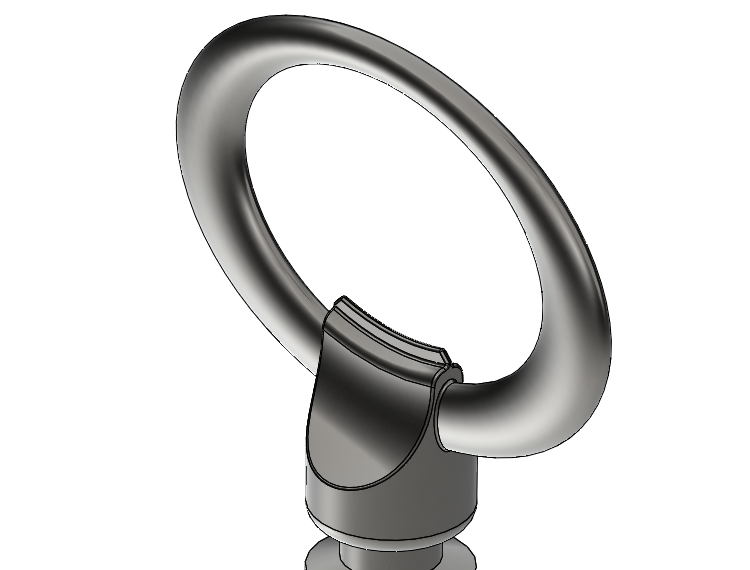

Detailní pohled na rukojeť:

5-SolidWorks-vyvrtka-zadani-sroubeni-vykres

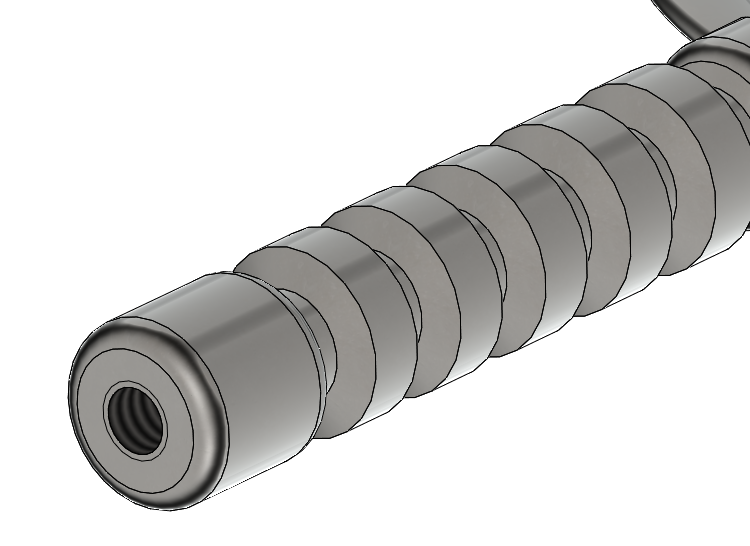

Detailní pohled na spodní část s kosmetickým závitem:

9-SolidWorks-vyvrtka-zadani-sroubeni-vykres

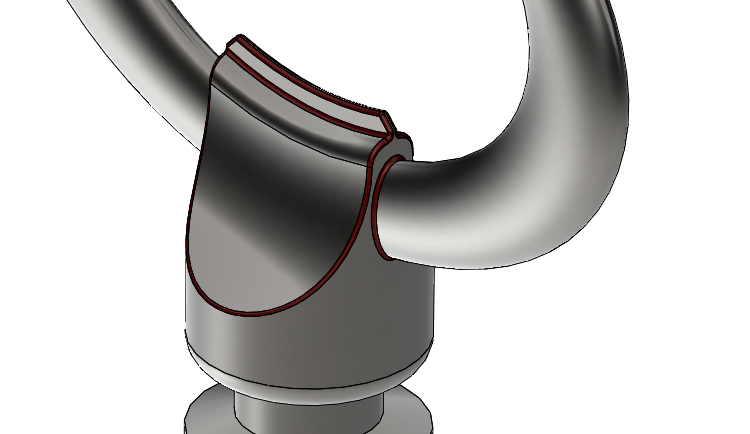

Červené plochy na obrázku mají poloměr zaoblení 0,2 mm:

6-SolidWorks-vyvrtka-zadani-sroubeni-vykres

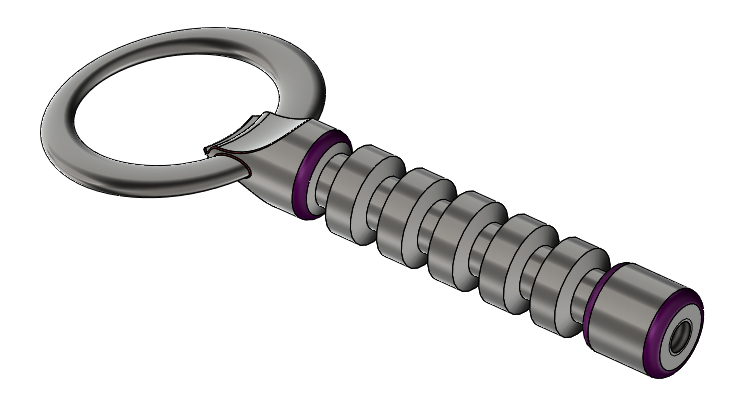

Fialové plochy na obrázku mají poloměr zaoblení 1,5 mm:

7-SolidWorks-vyvrtka-zadani-sroubeni-vykres

Pokud si s modelováním nebudete vědět rady, postupujte podle našeho návodu krok za krokem.
