Klasické zobrazení

Vývrtka: Výkres modelu těla (zadání)

    / 14. 8. 2017

10-SolidWorks-vyvrtka-telo-zadani-drawing-corkscrew

Tělo vývrtky se opírá o hrdlo láhve. V jeho horní části jsou dvě díry pro nýty, které spojují tělo s pákami a zajišťují jejich rotační pohyb. Podívejte se na výkresovou dokumentaci a zkuste si vymodelovat tělo vývrtky sami.

Sestava vývrtky se skládá z dvou pák, těla (červeně), šroubení, vývrtky a nýtů:

2-SolidWorks-vyvrtka-telo-zadani-drawing-corkscrew

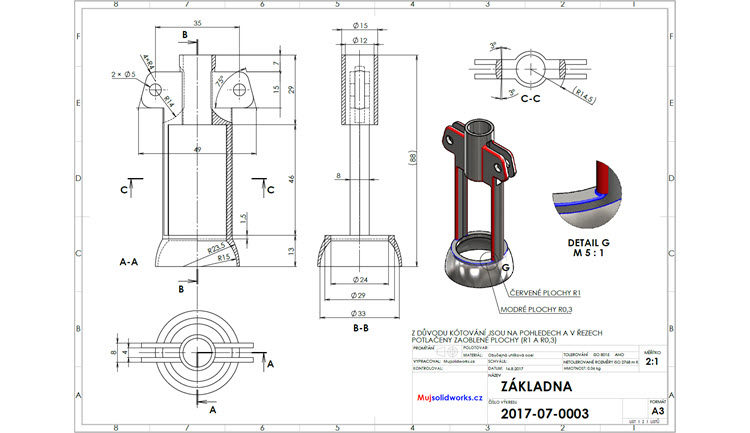

Výkres těla (základny):

9-SolidWorks-vyvrtka-telo-zadani-drawing-corkscrew

Horní pohled:

6-SolidWorks-vyvrtka-telo-zadani-drawing-corkscrew

Pohled na řez A–A (pozn. v pohledech je z důvodu kótování odstraněno zaoblení; to je znázorněno a barevně rozlišeno v izometrickém pohledu s detailním pohledem G):

11-SolidWorks-vyvrtka-telo-zadani-drawing-corkscrew

Pohled na řez B–B:

5-SolidWorks-vyvrtka-telo-zadani-drawing-corkscrew

Pohled na řez C–C:

7-SolidWorks-vyvrtka-telo-zadani-drawing-corkscrew

Izometrický pohled s detailním pohledem G:

8-SolidWorks-vyvrtka-telo-zadani-drawing-corkscrew

Pokud si s modelováním nebudete vědět rady, postupujte podle našeho návodu krok za krokem.
