Začínáme s vizualizacemi v SOLIDWORKS Visualize #3: Uživatelské rozhraní

    / 20. 10. 2019

kolobezka 1

SOLIDWORKS Visualize slouží pro tvorbu fotorealistických vizualizací. V tomto dílu našeho seriálu vás seznámíme s uživatelským rozhraním.


Kapitoly seriálu Začínáme s vizualizacemi v SOLIDWORKSu Visualize:

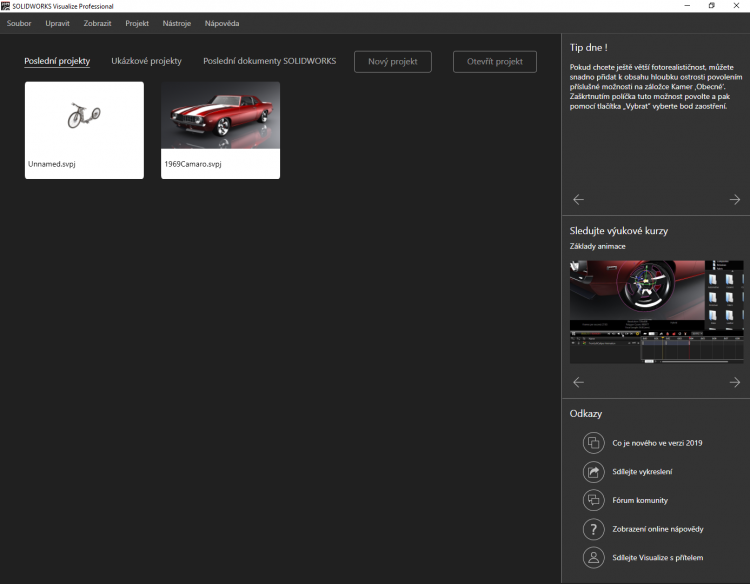

Po spuštění SOLIDWORKSu Visualize se zobrazí pracovní plocha…

1-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi

… se záložkami:

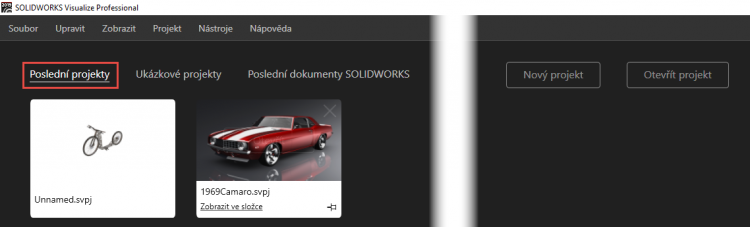

  • Poslední projekty – záložka zobrazí naposledy otevřené projekty,

5-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi

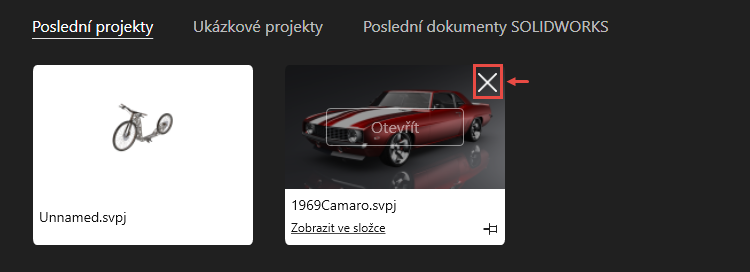

Tip: Symbolem X můžete projekt ze seznamu odebrat, aniž byste jej smazali.

10-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi

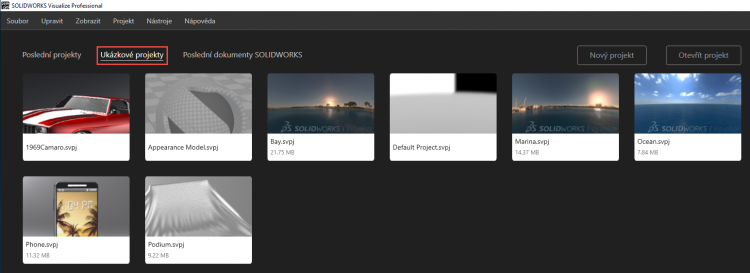

  • Ukázkové projekty – záložky je určena pro začínající uživatele, kteří si mohou prohlédnout ukázkové projekty s modely s různě nastaveným prostředím, osvětlením a scénami),

7-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi

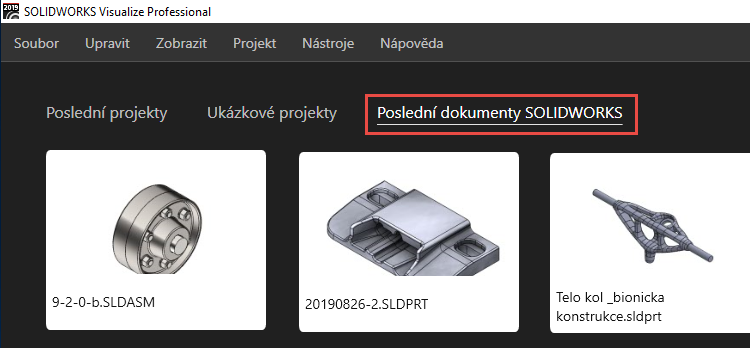

  • Poslední dokumenty SOLIDWORKS – záložka zobrazuje naposledy otevřené dokumenty v SOLIDWORKSu.

9-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi

Tip: Pokud nemáte nainstalovaný SOLIDWORKS Visualize v českém rozhraní, podívejte se na náš návod, jak jej změnit.

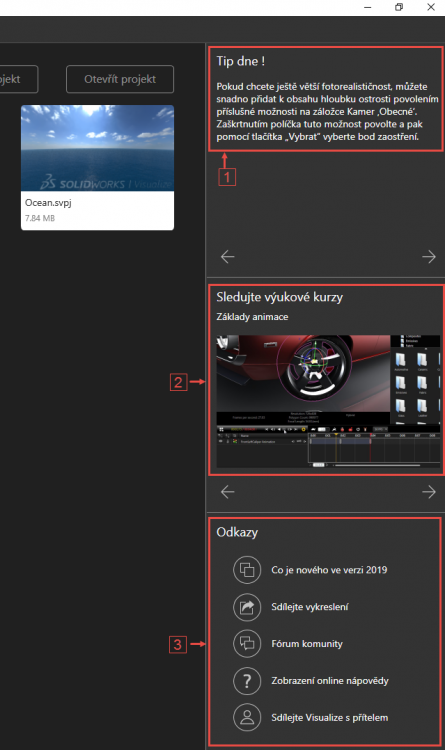

Úvodní obrazovka dále obsahuje Tipy dne (1), možnost sledovat Výukové kurzy (2) a užitečné odkazy na Co je nového v aktuální verzi, sdílení vykreslení, fórum komunity uživatelů SOLIDWORKS Visualize, zobrazení on-line nápovědy a sdílení Visualize s přáteli (3).

8-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi

Prostředí SOLIDWORKS Visualize si představíme na existujícím projektu → vyberte projekt 1969Camaro.SVPJ ze záložky Ukázkové projekty. Otevření projektu může trvat několik sekund i několik minut podle velikosti projektu.



Uživatelské rozhraní se skládá ze čtyř základních částí:

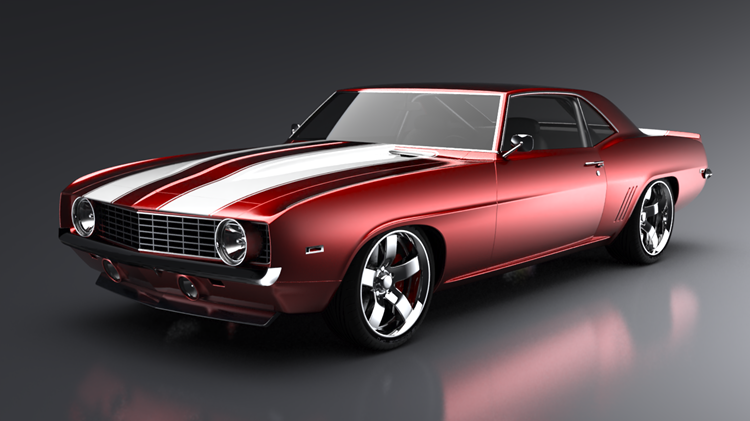

  • pracovní plocha, kde probíhá vlastní práce s modelem; výstup je přesný, jako náhled v grafické ploše, SOLIDWORKS Visualize si můžete představit jako virtuální grafický ateliér a pracovní plocha je pohled přes objektiv fotoaparátu,

12-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi

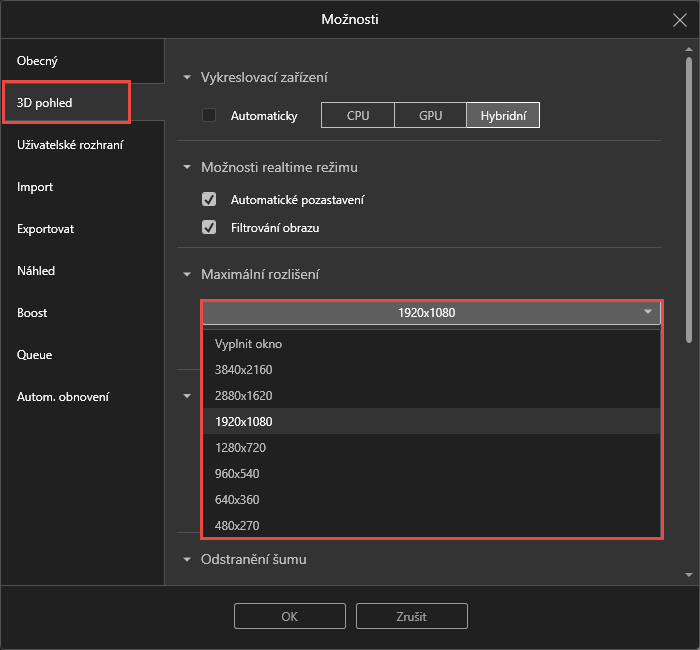

Rozlišení pracovní plochy je zpravidla dáno výchozím nastavením. Pokud chcete změnit rozlišení pracovní plochy, vyberte z menu Nástroje tlačítko Možnosti. V okně Možnosti3D Pohled změňte v poli Maximální rozlišení velikost rozlišení. Grafická plocha se aktualizuje podle nastavené velikosti.

14-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi

  • panel nástrojů, který nabízí nejčastěji používané funkce,

2-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi

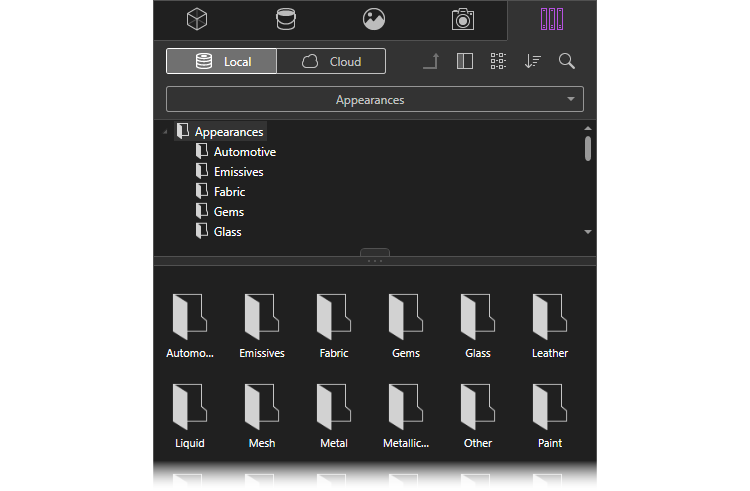

  • paleta, kde lze ukládat a upravovat nastavení projektu,

3-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi

  • průhledný panel, který nabízí rychlý přístup k informacím.

4-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi



Panel nástrojů

V horní části se nachází panel nástrojů, kde jsou dostupné tyto nástroje:

  • Konfigurace,
  • Výběr vykreslovače,
  • Točna,
  • Nástroje pro výběr,
  • Nástroje pro manipulaci s objekty,
  • Nástroje kamery,
  • Zobrazit předvolby,
  • Nástroje výstupu.

Většinu funkcí si představíme v některém z dalších návodů. V tomto dílu se zaměříme na ty podstatnější.



Vykreslování

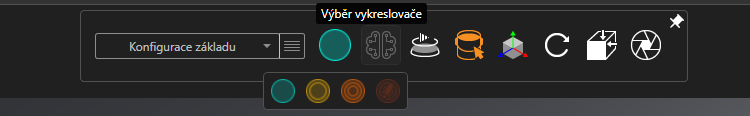

Menu vykreslování nabízí tři základní možnosti:

15-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi

  • Náhled – nabízí vysoký výkon a interaktivní vykreslování bez šumu a je vhodný pro počáteční nastavení vykreslování či vytváření animací nebo pro živé interaktivní prezentace.

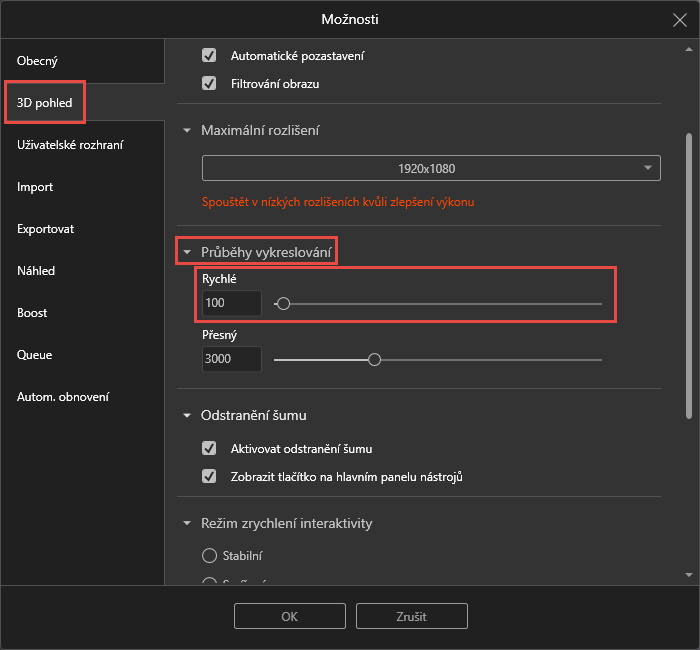

  • Rychlé – umožňuje vizuálně přesné sledování a tedy nejlepší vykreslování při poměru rychlost/kvalita. Toto vykreslování je vhodné pro plné objekty bez složitých průhledných míst, jako je například Camaro. Vykreslování se automaticky zastaví, když dojde k dosažení zadaného čísla průchodů. Ve výchozím nastavení je hodnota 100. Pokud je Rychlém režimu stále vidět šum, můžete zvýšit výchozí nastavení v nabídce Nástroje.

16-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi

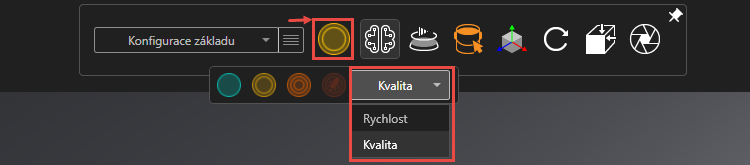

Pokud máte zapnuté rychlé vykreslování, můžete měnit poměr rychlosti a kvality vykreslování.

18-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi

  • Přesně – tento režim vykreslování umožňuje absolutně přesné vykreslení a produkuje vizualizace v nejvyšší možné fotografické kvalitě. Režim je vhodný pro zcela uzavřené prostory a scény interiéru se složitým osvětlením.

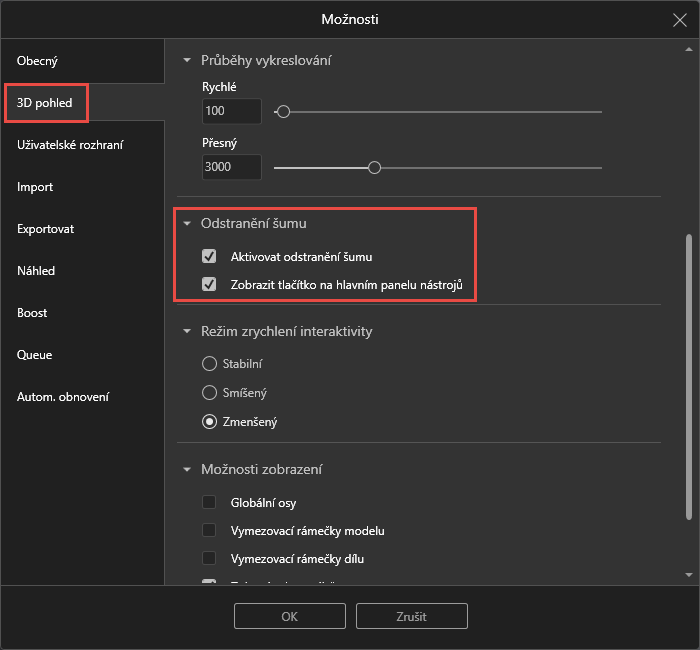

Tip: V SOLIDWORKS Visualize je dostupný nástroj Denoiser pro redukci šumu. Tato možnost využívá grafickou kartu pro rozeznání a eliminování šumu z vaší scény. Výsledkem je 10× rychlejší vykreslování a to pouze zapnutím této funkce. Vypnout nebo zapnout redukci šumu můžete v okně Možnosti3D pohled v poli Odstranění šumu.

19-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi



Nástroje pro výběr

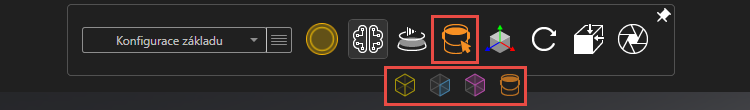

Nástroje pro výběr jsou jednoduché a určují, co bude vybráno, jestliže kliknete do pracovní plochy. Dostupné jsou výběry pro model, díl, skupiny a vzhled.

20-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi



Nástroje kamery

Pomocí nástrojů pro kameru můžete modelem otáčet, posouvat, zoomovat, natáčet a měnit jeho vzhled v místě kamery. Ke každému z těchto nástrojů jsou přiřazeny tlačítka myši v kombinaci s klávesami Ctrl, Shift a Alt. Naučte si níže uvedené kombinace, protože s kamerou budete pracovat  neustále:

  • Stlačením a podržením prostředního tlačítka myši otáčíte kamerou.
  • Stlačení a podržení prostředního tlačítko se stištěním klávesy Ctrl, budete kamerou posouvat do stran.
  • Stisknutím klávesy Shift a prostředního tlačítka myši se přiblížíte k bodu ohnisku kamery.
  • Kolečkem myši se přiblížíte ke kurzoru.
  • Pokud podržíte klávesu Alt a otočíte prostředním kolečkem, změníte ohniskovou vzdálenost kamery.

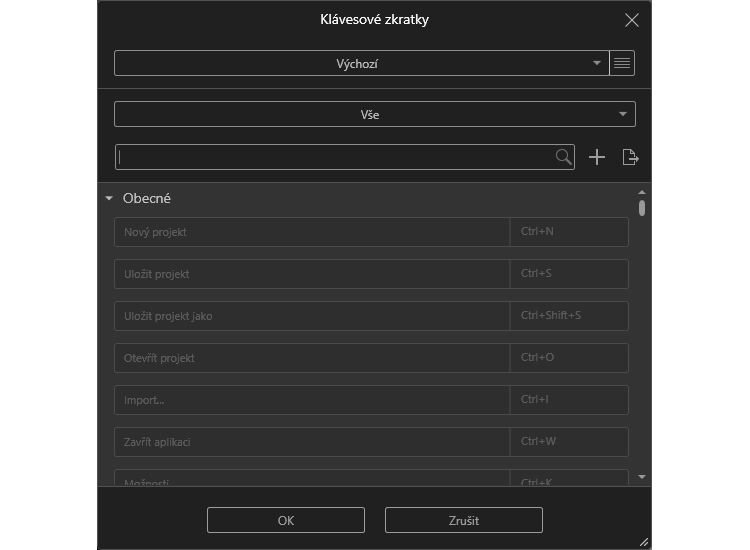

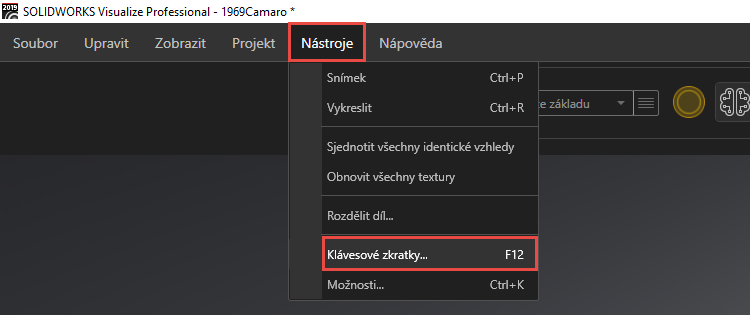

Seznam klávesových zkratek najdete v menu NástrojeKlávesové zkratky (F12).

21-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi

22-SOLIDWORKS-Visualize-Standard-Professional-rozhrani-zaciname-s-vizualizacemi
