Zadání soutěže Model Mania ze SolidDays 2015

    / 28. 10. 2015

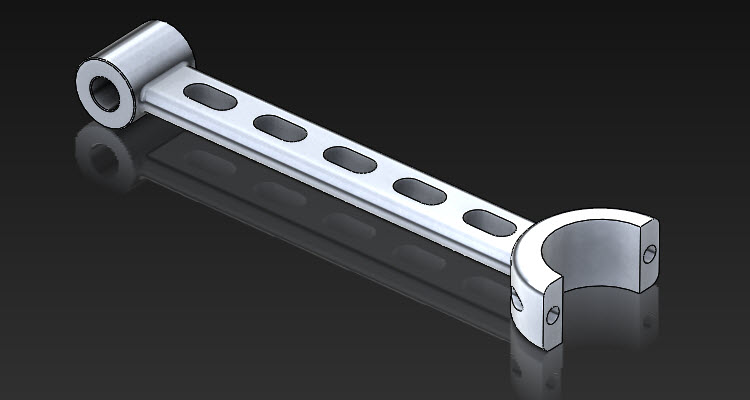

37-Model-Mania-2015-SolidDays-SolidVision-MujSolidWorks-postup-reseni

Každý rok se na uživatelském setkání a konferenci SolidDays koná soutěž, kdo nejrychleji a správně zpracuje zadání podle výkresové dokumentace. Klání se vždy skládá ze dvou částí a pevnostní analýzy. I letos se hrálo o zajímavé a hodnotné ceny.

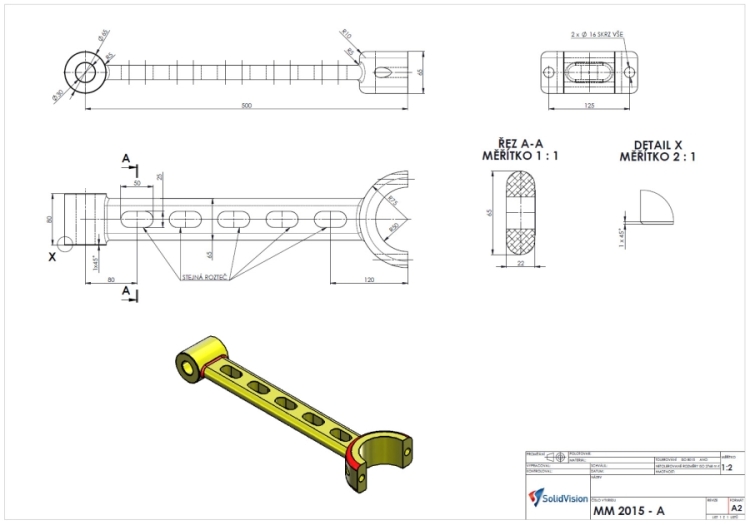

Náročnost soutěžního zadání byla volena tak, aby jej mohl zpracovat i začínající uživatel. V první části soutěže bylo úkolem zpracovat model podle výkresové dokumentace. Pokuste se vymodelovat součást, provést úpravy a podrobit ji pevnostní analýze. Poradíme vám, že lze vycházet pouze z jednoho náčrtu.

1-model-mania-SolidDays-zadani-soutez-2015-SolidVision-MujSolidWorks

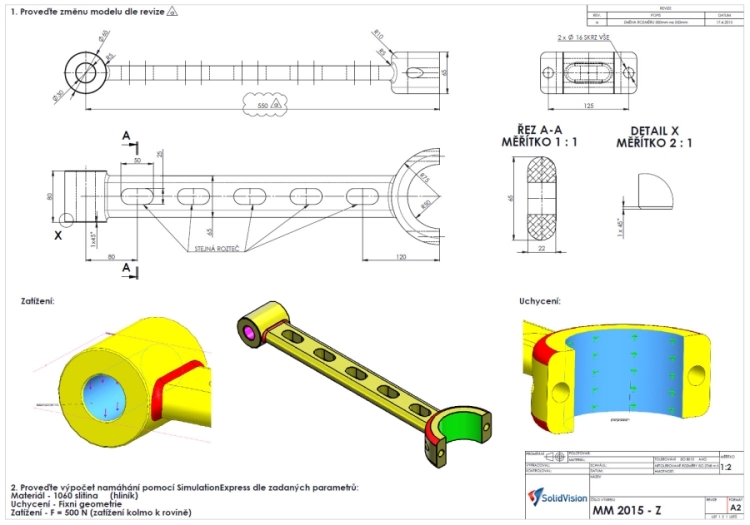

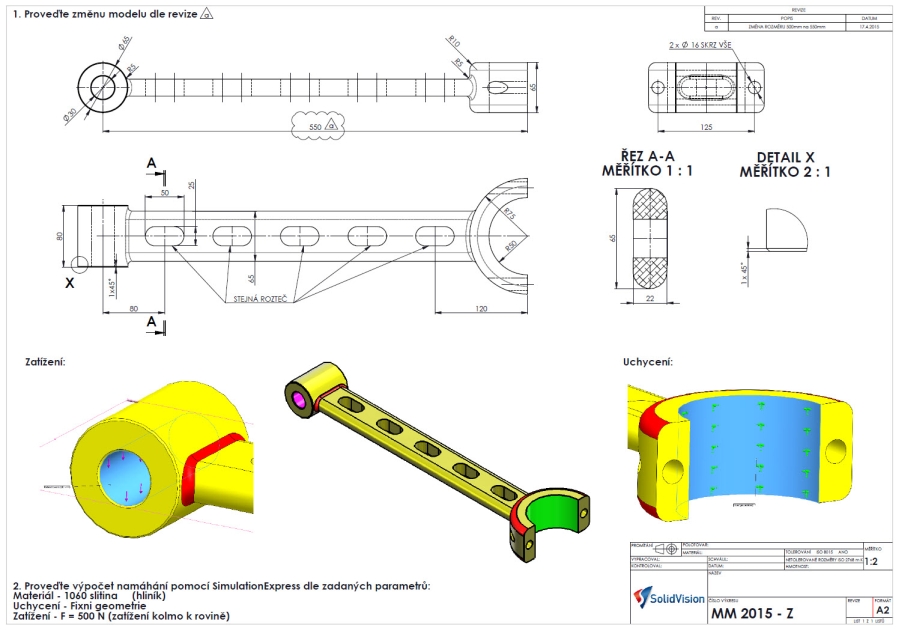

Druhá část soutěže spočívala ve zpracování konstrukční změny. Jedná se o změnu rozteče ok ojnice. Na pokročilé uživatele čekala navíc pevnostní analýza. Pro tyto účely mohli soutěžící využít modulů SOLIDWORKS Simulation a SOLIDWORKS SimulationXpress.

2-model-mania-SolidDays-zadani-soutez-2015-SolidVision-MujSolidWorks
