Základy modelování svařovaných konstrukcí #4

    / 19. 5. 2016

16-tipy-triky-svarovani-weldments-SolidWorks-tutorial-navod

V minulém díle jsme si ukázali, jak převést objemový díl do 3D skici, která sloužila pro tvorbu svařované konstrukce. Zajímavým postupem je i převod povrchového tělesa.

Kapitoly

Základy modelování svařovaných konstrukcí #1 – princip navrhování svařovaných konstrukcí

Základy modelování svařovaných konstrukcí #2 – postup modelování svařovaného stolu

Základy modelování svařovaných konstrukcí #3 – převod hran objemového tělesa na 3D skicu

Základy modelování svařovaných konstrukcí #4 – převod hran povrchového tělesa na 3D skicu

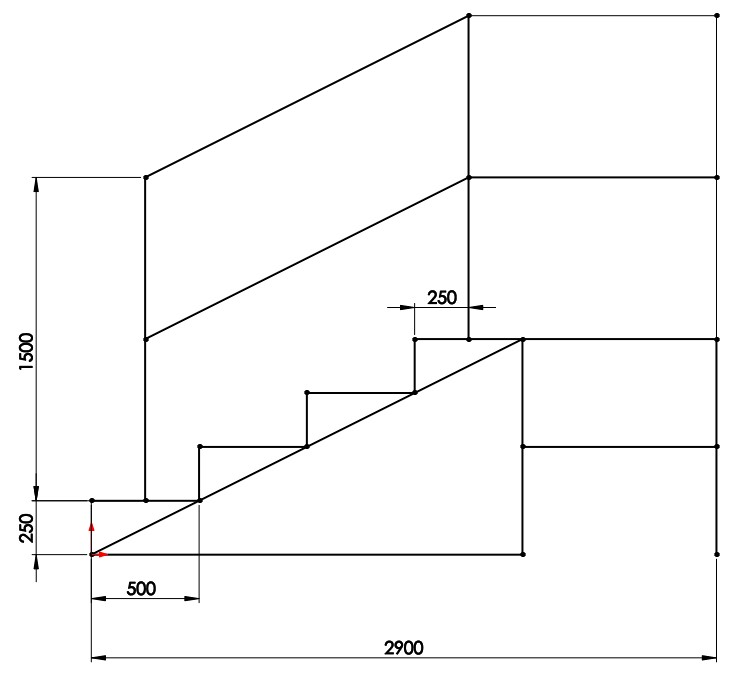

Na svařovaném rámu schodiště si ukážeme, jak postupovat efektivně při tvorbě 3D skici, která je trasou pro vložení profilů. Založte nový dokument dílu a aktivujte náčrt v rovině Pravá. Zvolte příkaz Přímka za záložky Skica a nakreslete náčrt skládající se z více uzavřených obrysů a zakótujte jej. Pro přímky, které představují profil schodu, použijte vazbu Stejná.

1-tipy-triky-svarovani-weldments-SolidWorks-tutorial-navod

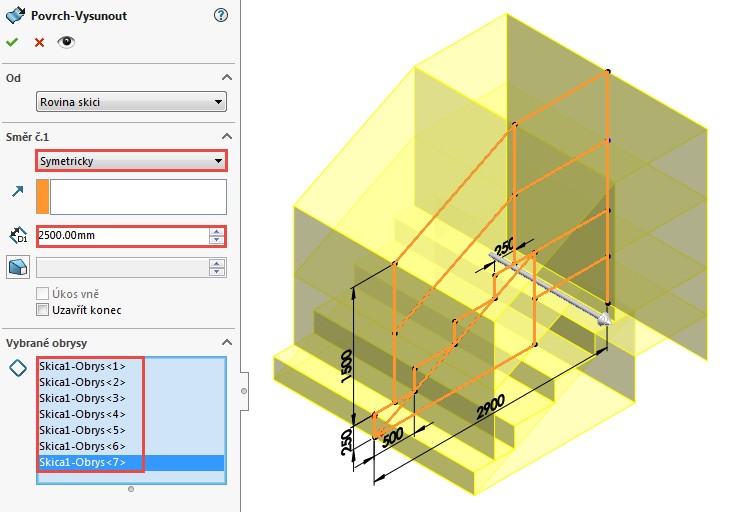

Ze záložky Plochy vyberte příkaz Vysunutý povrch. Označte obrysy (přímky) a vysuňte je symetricky do vzdálenosti 2500 mm.

2-tipy-triky-svarovani-weldments-SolidWorks-tutorial-navod

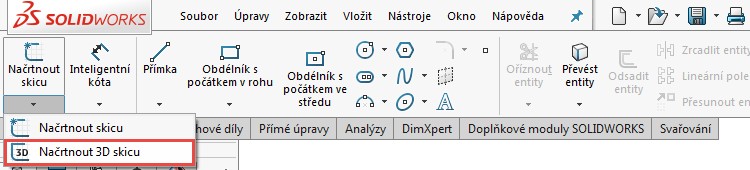

Ze záložky Skica vyberte příkaz Načrtnout 3D skicu.

3-tipy-triky-svarovani-weldments-SolidWorks-tutorial-navod

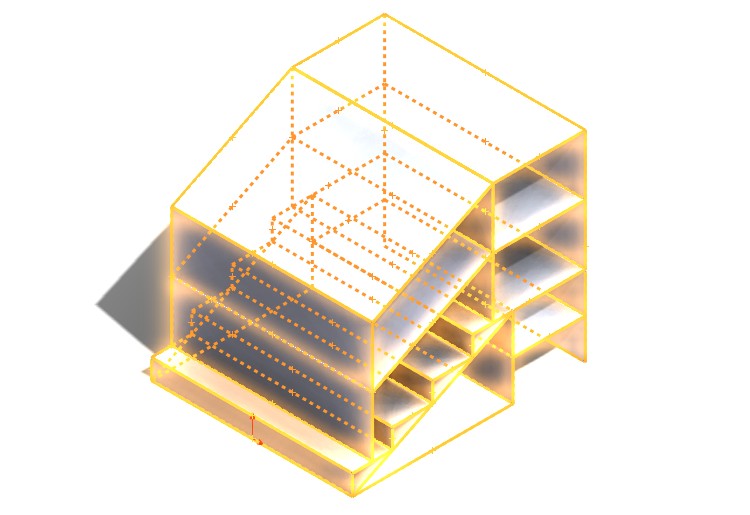

Aktivujte klávesou E filtr výběru přímek a stiskněte klávesovou zkratku Ctrl + A. Entity můžete označit i hromadným výběrem levým tlačítkem a tažením myši.

4-tipy-triky-svarovani-weldments-SolidWorks-tutorial-navod

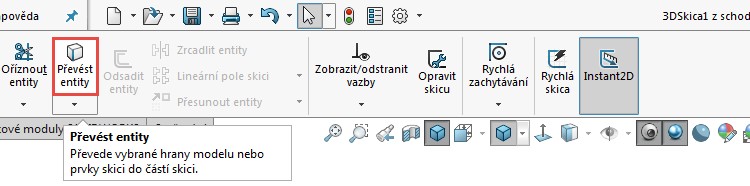

Převeďte entity příkazem Skica → Převést entity.

5-tipy-triky-svarovani-weldments-SolidWorks-tutorial-navod

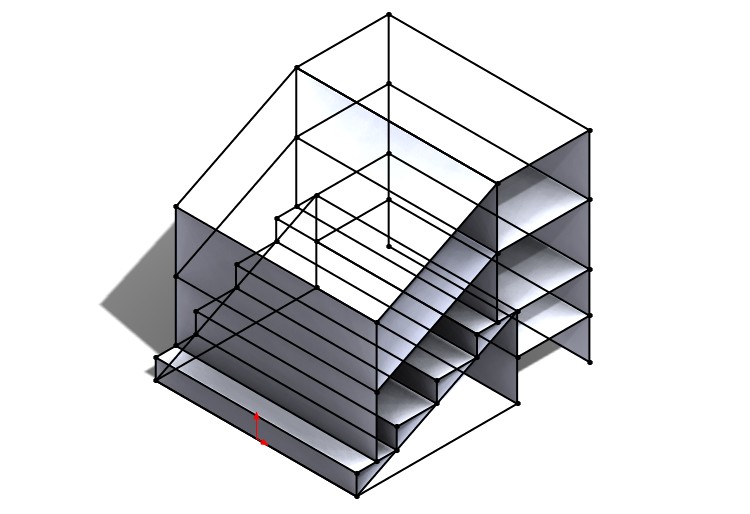

Převedené entity se projeví černou barvou, která symbolizuje, že je náčrt plně určený a provázaný (viz parametrizace a asociativita) s původním náčrt a vysunutým povrchem.

6-tipy-triky-svarovani-weldments-SolidWorks-tutorial-navod

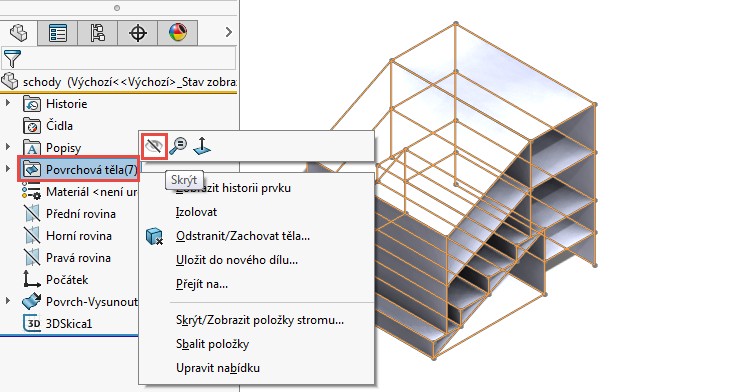

Ukončete náčrt, klikněte pravým tlačítkem myši na záložku Povrchová těla ve FeatureManageru a skryjte povrchová těla.

7-tipy-triky-svarovani-weldments-SolidWorks-tutorial-navod

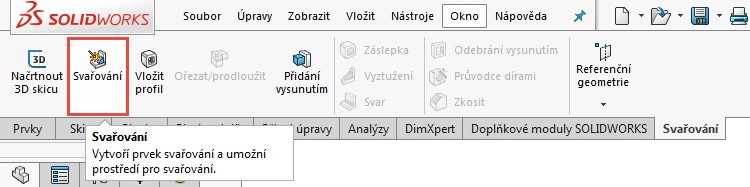

Ze záložky Svařování aktivujte prvek Svařování

8-tipy-triky-svarovani-weldments-SolidWorks-tutorial-navod

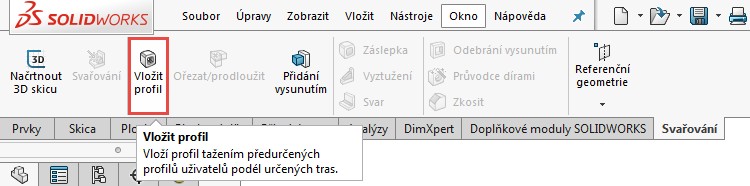

… a příkazem Vložit profil určete svařovaný profil a trasu konstrukce.

9-tipy-triky-svarovani-weldments-SolidWorks-tutorial-navod

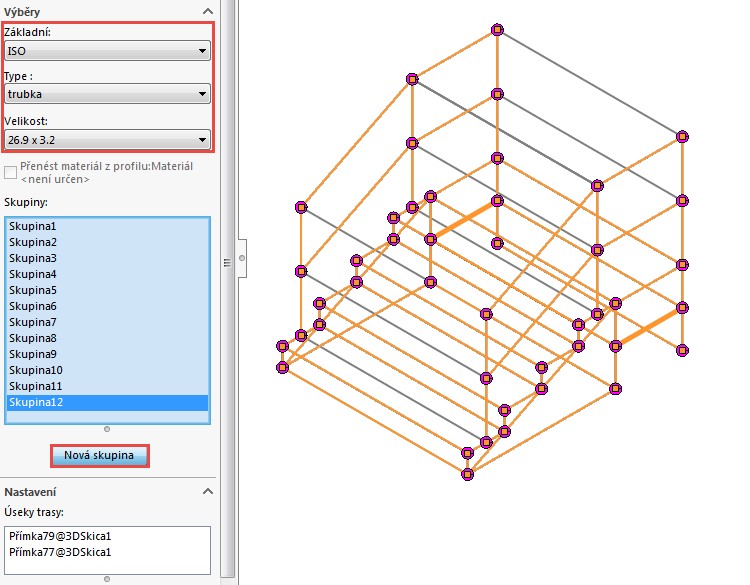

Zvolte libovolnou velikost i tvar profilu a prostřednictvím výběru skupin definujte svařovaný rám schodiště. Pozor, nevybírejte přímky ve střední části nad schody, aby zůstal volný průchod.

10-tipy-triky-svarovani-weldments-SolidWorks-tutorial-navod

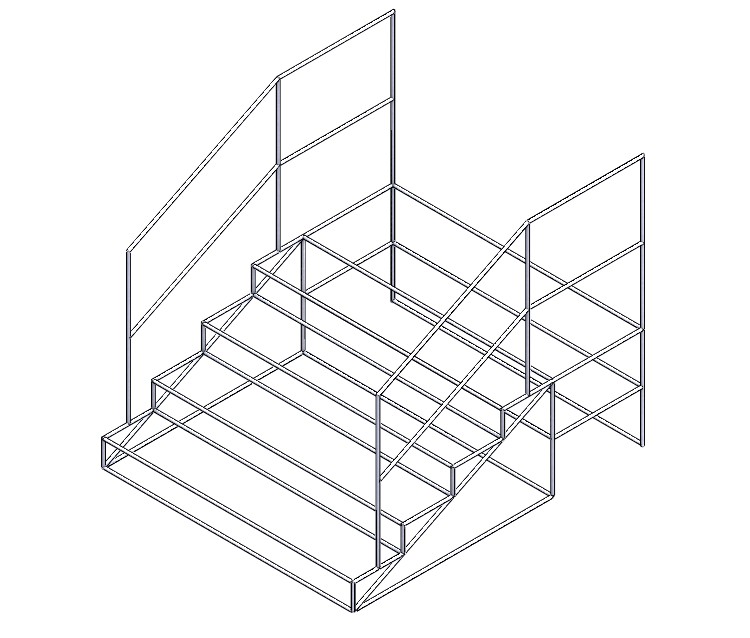

Po dokončení vložení profilů je svařovaný rám schodiště hotov.

11-tipy-triky-svarovani-weldments-SolidWorks-tutorial-navod

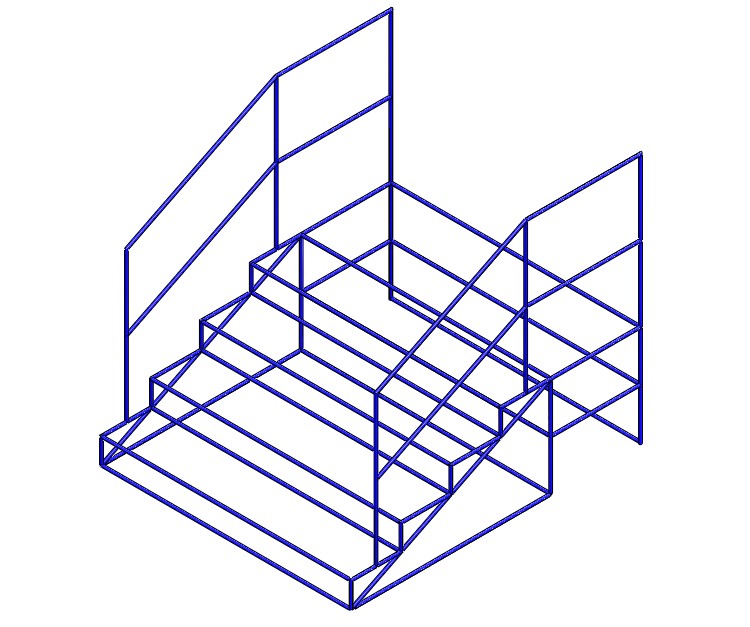

Přiřaďte rámu barvu.

12-tipy-triky-svarovani-weldments-SolidWorks-tutorial-navod

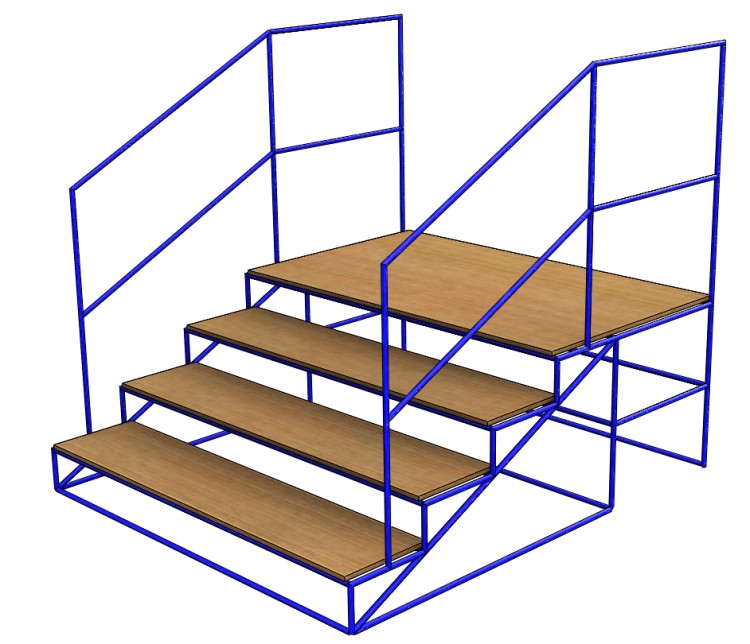

Vymodelujte desky, vložte je s rámem do sestavy a pomocí vazeb vytvořte schodiště.

13-tipy-triky-svarovani-weldments-SolidWorks-tutorial-navod
