Po domácku vyrobený sedmiosý robot vznikl v SOLIDWORKSu

    / 21. 4. 2021

solidworks-3d-sculptor-feature-image-2

SOLIDWORKS pomáhá každý den miliónům uživatelů transformovat myšlenky v digitální modely. Moderní softwarové nástroje a kreativní myšlení stále posouvají kupředu moderní design. Zajímavý projekt uchopil Jeremy Fielding, který použil 3DEXPERIENCE SOLIDWORKS k návrhu sedmiosého robota. Nechte se inspirovat a realizujte své myšlenky prostřednictvím moderních softwarových nástrojů.

Sedmiosý robot představuje multioborovou problematiku. Projekt zahrnuje konstrukční práce v kombinaci s mechatronikou, elektronikou, programováním, simulováním, verifikací a tvorbou digitálního dvojčete. Pro konstrukci digitálního modelu zvolil Jeremy 3DEXPERIENCE SOLIDWORKS. Tento produkt zahrnuje výkonné nástroje. Například 3D Creator s xDesign použil pro návrh organických tvarů plastových dílů, které následně vyrobil pomocí 3D tisku. Zároveň si vyzkoušel xShape, který je zahrnutý ve 3D Sculptor. Tyto nástroje jsou speciálně určeny pro kreativní a snadnou práci s plochami (tzv. subdivision modeling – volnoplošné modelování; Sub-D). Jednalo se vůbec o jeho první zkušenosti s modelováním organických tvarů, jelikož nemá pokročilé znalosti s modelováním a úpravou ploch v SOLIDWORKSu.

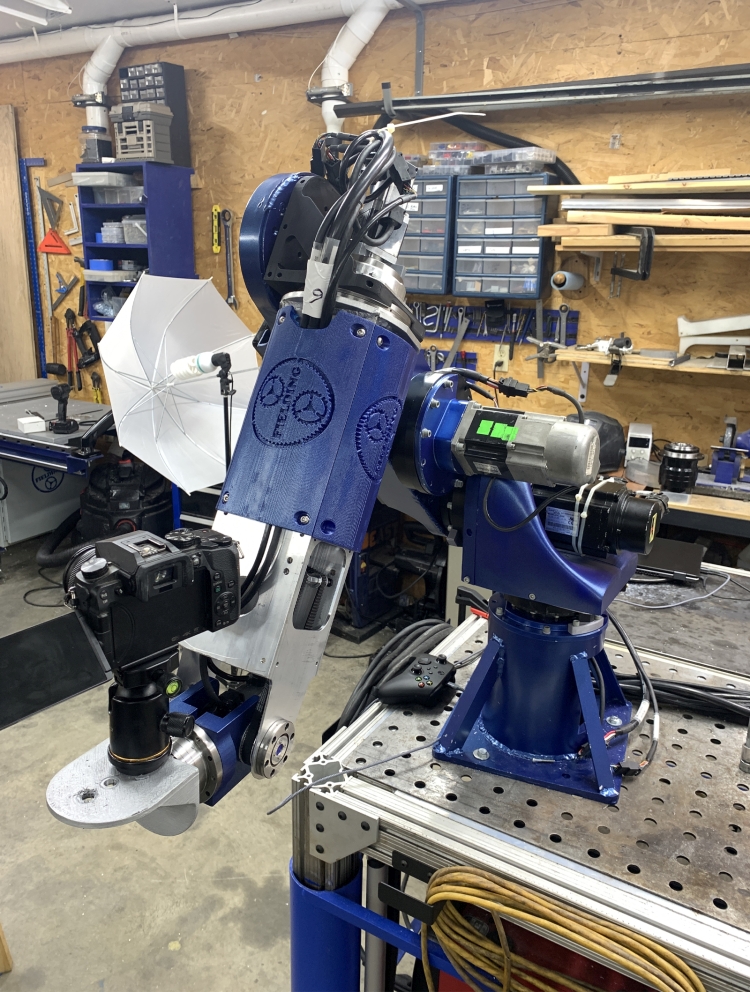

K výrobě komponentů použil Jeremy CNC obrábecí stroje a 3D tiskárnu. Foto: SOLIDWORKS Blog

K výrobě komponentů použil Jeremy CNC obrábecí stroje a 3D tiskárnu. Foto: SOLIDWORKS Blog

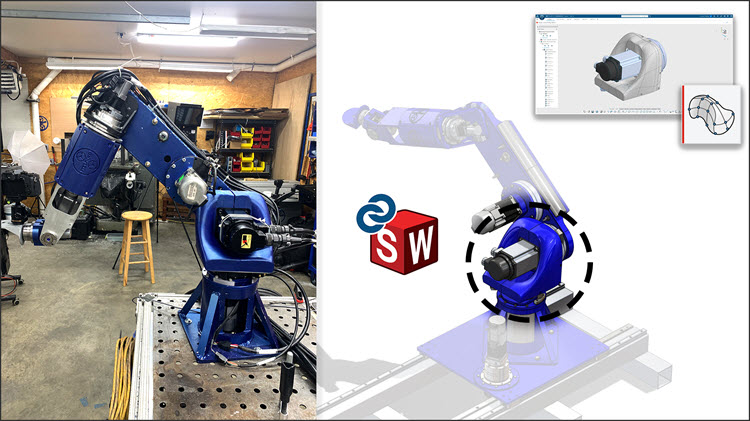

Pro návrh plastových částí využil Jeremy 3D Sculptor, který je součástí 3DEXPERINCE SOLIDWORKS. Zdroj: The SOLIDWORKS Blog

Pro návrh plastových částí využil Jeremy 3D Sculptor, který je součástí 3DEXPERINCE SOLIDWORKS. Zdroj: The SOLIDWORKS Blog

Podívejte se na video (11 minut, anglicky), ve kterém Jeremy vysvětluje postup konstrukce a výroby:

Pokud jste pozorně sledovali a poslouchali, dozvěděli jste se odpovědi na otázky:

  • Jaký výkon je potřeba ke spuštění?
  • Jak je vyřešena synchronizace ramen, aby mohly pracovat najednou?
  • Pokud dojde ke ztrátě energie, jak je řešena bezpečnost, aby se ramena nezhroutila?
  • Kolik stála výroba?
  • Jaká je maximální zátěž robota při největším možném vytažení ramene?

Produkty 3D Sculptor a 3D Creator jsou dostupné v komerčních licencích 3DEXPERIENCE SOLIDWORKS. Zajímavou nabídku představil generální ředitel Gian Paolo Basssi na letošní konferenci 3DEXPERIENCE World. Pro makery bude dostupná licence 3DEXPERIENCE SOLIDWORKS for Makers za 99 dolarů ročně (9,99 dolarů měsíčně). Více informací o licencích pro studenty se dozvíte v tomto příspěvku.

Zajímavou nabídku pro studenty a hobíky představil na konference 3DEXPERIENCE World generální ředitel Gian Paolo Bassi. Zdroj: Youtube.com

Zajímavou nabídku pro studenty a hobíky představil na konference 3DEXPERIENCE World generální ředitel Gian Paolo Bassi. Zdroj: Youtube.com

Tento zajímavý projekt poukazuje na všestranné využití platformy 3DEXPERIENCE SOLIDWORKS. Běžné a jednoduché modely navrhnete v SOLIDWORKSu. Pokud budete potřebovat vytvořit moderní design, například organické tvary nebo bionické a mikroprutové konstrukce, snadno se přepnete do prostředí platformy 3DEXPERIENCE. Po vytvoření modelu se vrátíte do známého prostředí SOLDIWORKSu a pokračujete v běžných úpravách.
