Model Mania 2024: Postup modelování #2

Úkolem v soutěži Model Mania 2024 na uživatelském setkání 3DEXPERIENCE WORLD 2024 bylo vymodelovat součást podle zadaného výkresu. Pokud si chcete vyzkoušet, jak jste zdatní v modelování a konstruování v SOLIDWORKSu, vyzkoušejte si sami vymodelovat zadanou součást. Pokud si nebudete vědět rady, můžete postupovat podle našeho návodu krok za krokem.

Postup modelování #2

Otevřete si model a pokračujte v konstruování.



Odebrání díry

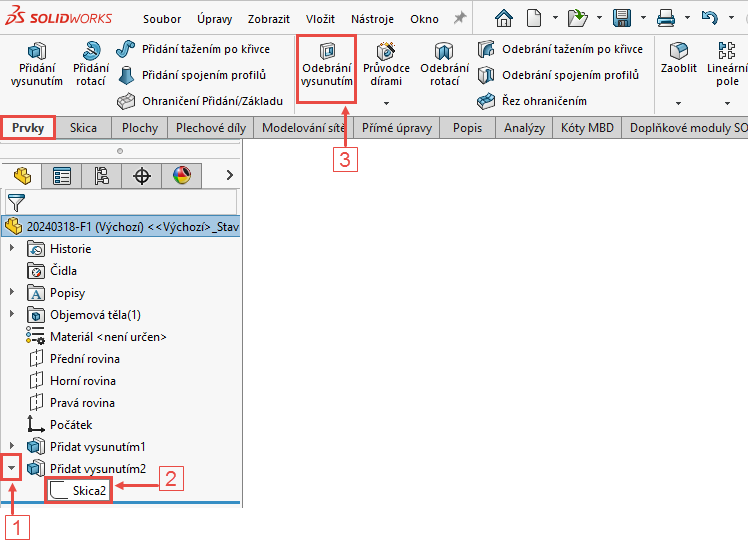

Pro odebrání díry použijeme existující skicu Skica2. Ve stromu FeatureManageru rozbalte malou černou šipkou prvek Přidat vysunutím2 (1), vyberte skicu Skica2 a ze záložky Prvky vyberte příkaz Odebrání vysunutím (3).

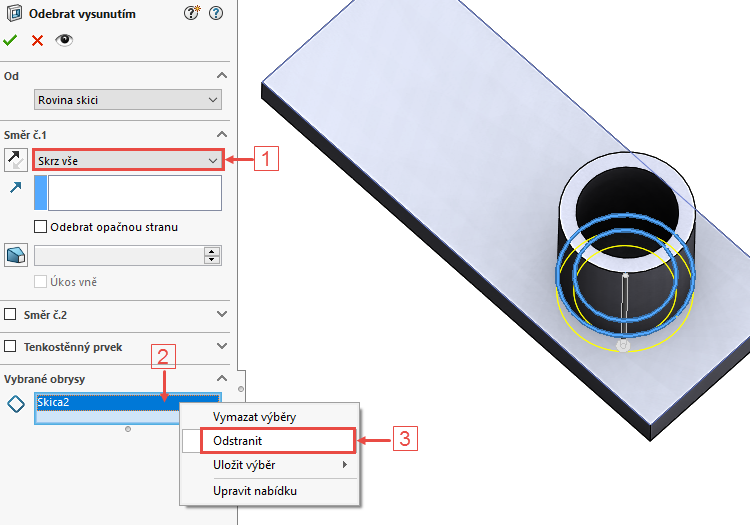

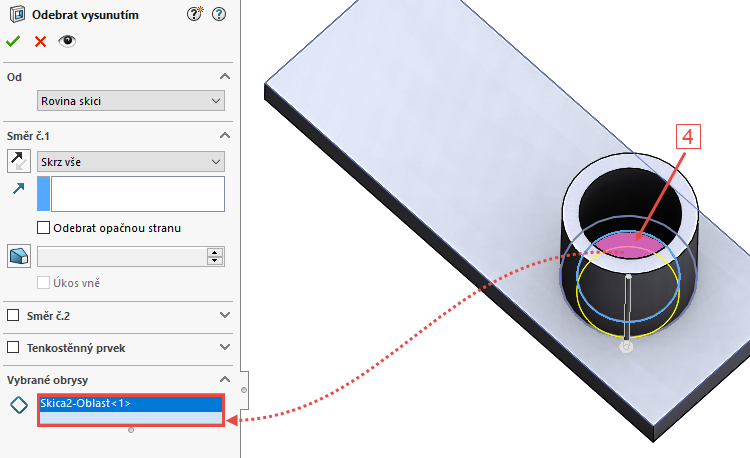

V PropertyManageru Odebrat vysunutím:

• v poli Směr č. 1 vyberte z roletové nabídky příkaz Skrz vše (1),
• klikněte pravým tlačítkem do pole Vybrané obrysy (2) a z místní nabídky vyberte příkaz Odstranit (3),

• vyberte vnitřní obrys menší kružnice (4).

Zkontrolujte náhled a dokončete příkaz.

Ve FeatureManageru si můžete všimnout, že se změnila ikona skici Skica2. To je způsobeno tím, že je skica sdílená pro prvky Přidat vysunutím1 a Odebrat vysunutím2.

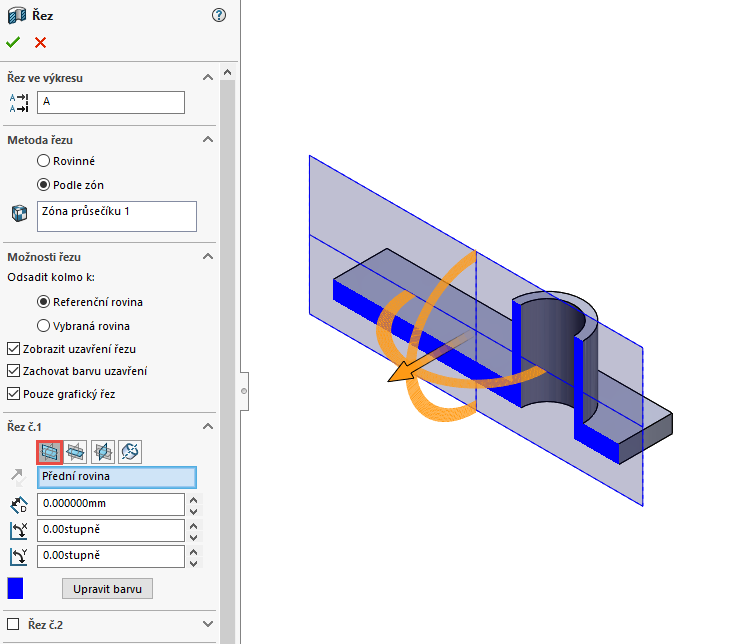

Zkontrolujte vizuálně model v řezu. Z panelu Průhledné zobrazení vyberte příkaz Řez.

Ponechejte vybranou rovinu řezu Přední rovina a dokončete příkaz.

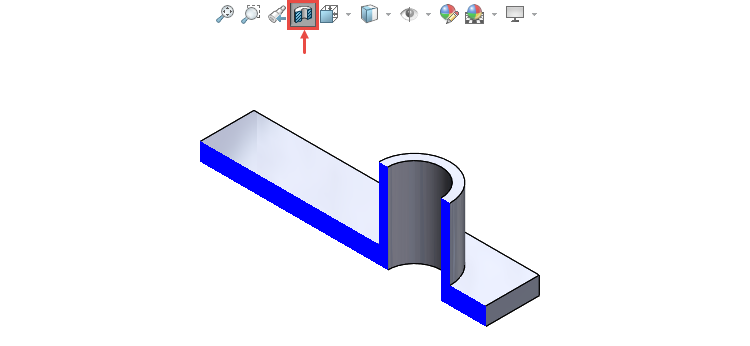

Vizuálně zkontrolujte odebrání díry a po kontrole režim zobrazení v řezu ukončete stisknutím stejného tlačítka v panelu Průhledné zobrazení.

Uložte si dokument (Ctrl + S).



Vysunutí spodního části

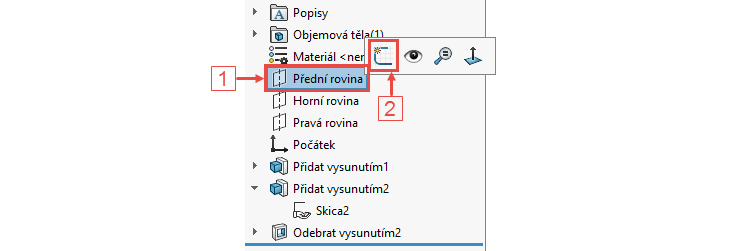

Ve FeatureManageru vyberte rovinu Přední rovina (1) a z kontextového panelu vyberte příkaz Načrtnout skicu (2).

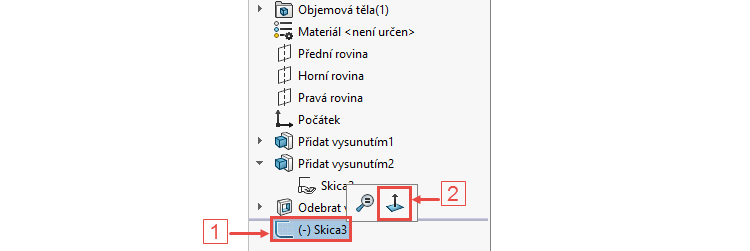

Změňte orientaci pohledu do pohledu kolmého na rovinu skici. Vyberte skicu Skica3 a z kontextového panelu nástrojů vyberte příkaz Kolmý k (2).

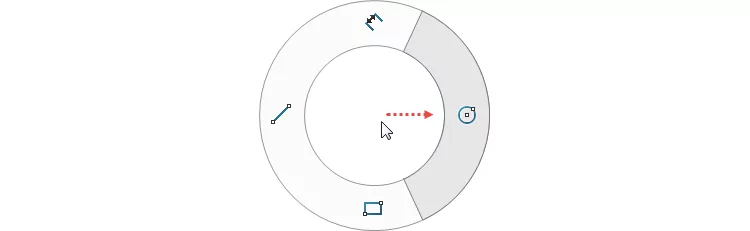

Pravým gestem myši vyberte příkaz Kružnice.

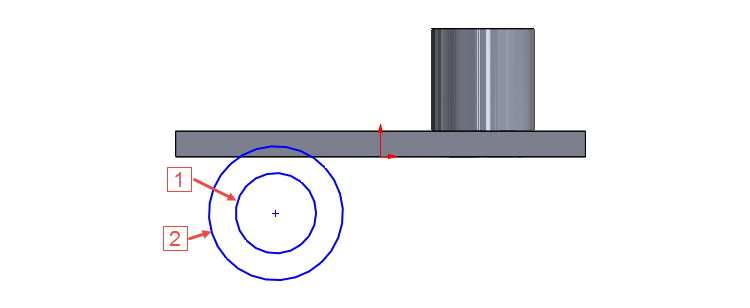

Naskicujte dvě soustřední kružnice s různými průměry (1 a 2).

Horním gestem myši vyberte příkaz Inteligentní kóta.

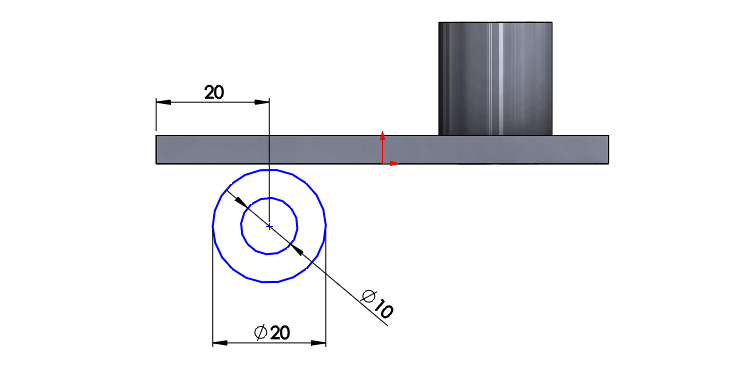

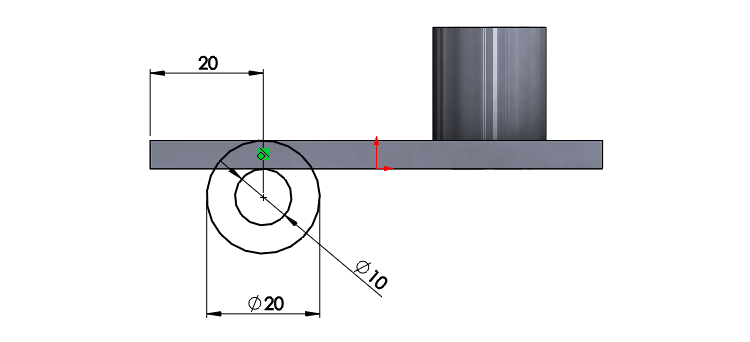

Zakótujte:

• průměr malé kružnice 10 mm,
• průměr velké kružnice 20 mm,
• vzdálenost 20 mm od levé svislé obrysové hrany ke středu kružnice.

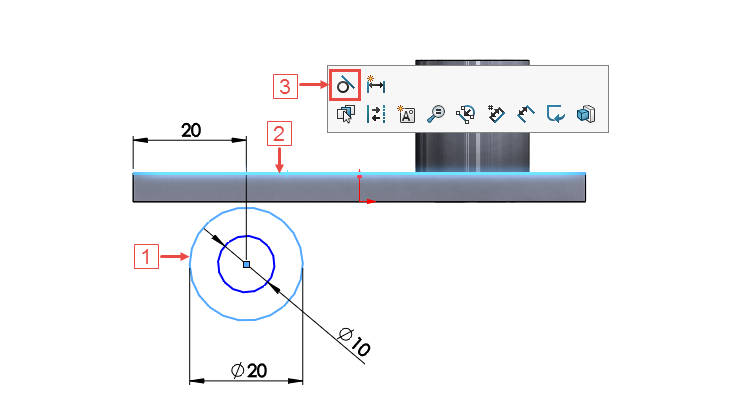

Stiskněte klávesu Ctrl pro hromadný výběr, vyberte větší kružnici (1), horní vodorovnou obrysovou hranu (2) a z kontextového panelu nástrojů vyberte vazbu Tečná (3).

Tip: Zkontrolujte stav skici v dolním stavovém řádku. Skica musí být Plně určená.

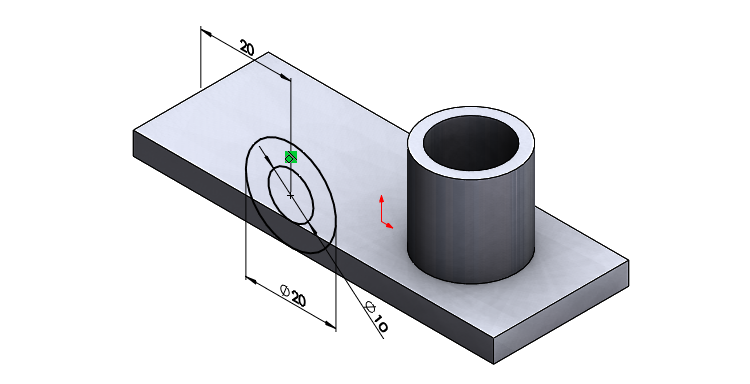

Změňte orientaci pohledu do pohledu Izometrický (Ctrl + 7).

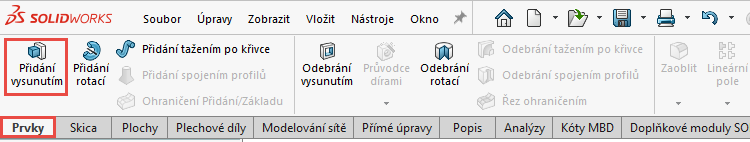

Ze záložky Prvky vyberte příkaz Přidání vysunutím.

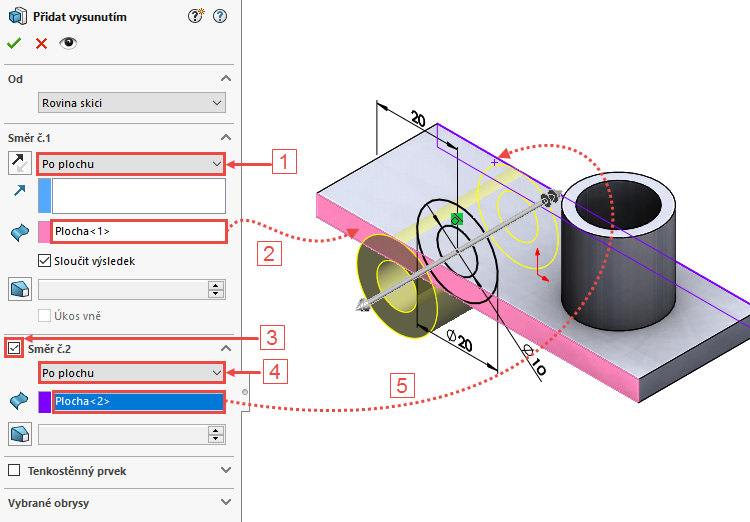

V PropertyManageru Přidat vysunutím:

• v poli Směr č. 1 vyberte z roletové nabídky příkaz Po plochu (1),
• do pole Plocha/rovina vyberte přední plochu modelu (2),
• zatrhněte volbu pro určení druhého směru v poli Směr č. 2 (3),
• v poli Směr č. 2 vyberte z roletové nabídky příkaz Po plochu (4),
• do pole Plocha/rovina vyberte zadní plochu modelu (5),

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Zkontrolujte vizuálně model, uložte si dokument (Ctrl + S) a pokračujte podle třetího dílu návodu.
