Téma: Kóta a parametr z modelu - MůjSolidworks.cz
12. 1. 2022 v 9:41
Kóta a parametr z modelu #82212
Petr Škvor
Účastník
20 příspěvků
Ahoj, dá se nějak dostat do kóty na výkresu parametr z modelu?
Konkrétně mi jde o zakótování trubky ve tvaru TR 114.3×4 kdy bych chtěl aby tloušťka 4 byla navázána na parametr modelu, do textu na výkrese to dostanu ve tvaru např. „D3@Skica1@@Výchozí@001.SLDPRT“, ale v kótě mi to nefunguje.
mám Solidworks 2017
dík.
12. 1. 2022 v 13:39
Odpověď na: Kóta a parametr z modelu #82213
radecek.ik
Moderátor
450 příspěvků
ahoj,
jako parametr modelu si můžeš v dialogu Rovnic vytvořit globální proměnnou, kterou nastavíš na hodnotu „4“ a následně ji můžeš použít v kótách
http://help.solidworks.com/2017/czech/SolidWorks/sldworks/c_global_variables.htm
12. 1. 2022 v 14:32
Odpověď na: Kóta a parametr z modelu #82214
Petr Škvor
Účastník
20 příspěvků
Díky za odpověď, ale stále mi není jasné jak dostanu tu globální proměnnou do kóty co je na výkrese? Tam se mi to stále nedaří.
13. 1. 2022 v 11:28
Odpověď na: Kóta a parametr z modelu #82216
radecek.ik
Moderátor
450 příspěvků
ahoj, přímo do výkresu to nejde. hodnotu dostaneš do kóty v modelu součásti a tuto kótu si můžeš naimportovat do pohledu výkresu součásti pomocí funkce Popis modelu v CommandManageru
http://help.solidworks.com/2017/czech/SolidWorks/sldworks/HIDD_DVE_INSERT_MODEL_ITEMS.htm
13. 1. 2022 v 12:45
Odpověď na: Kóta a parametr z modelu #82217
Petr Škvor
Účastník
20 příspěvků
Zkoušel jsem to i přes kóty v modelu, ale asi dělám něco špatně, nejsem schopnej tu hodnotu dostat do textu kóty za hlavní hodnotu. Přikládám obrázky o co se snažím.
13. 1. 2022 v 14:29
Odpověď na: Kóta a parametr z modelu #82218
radecek.ik
Moderátor
450 příspěvků

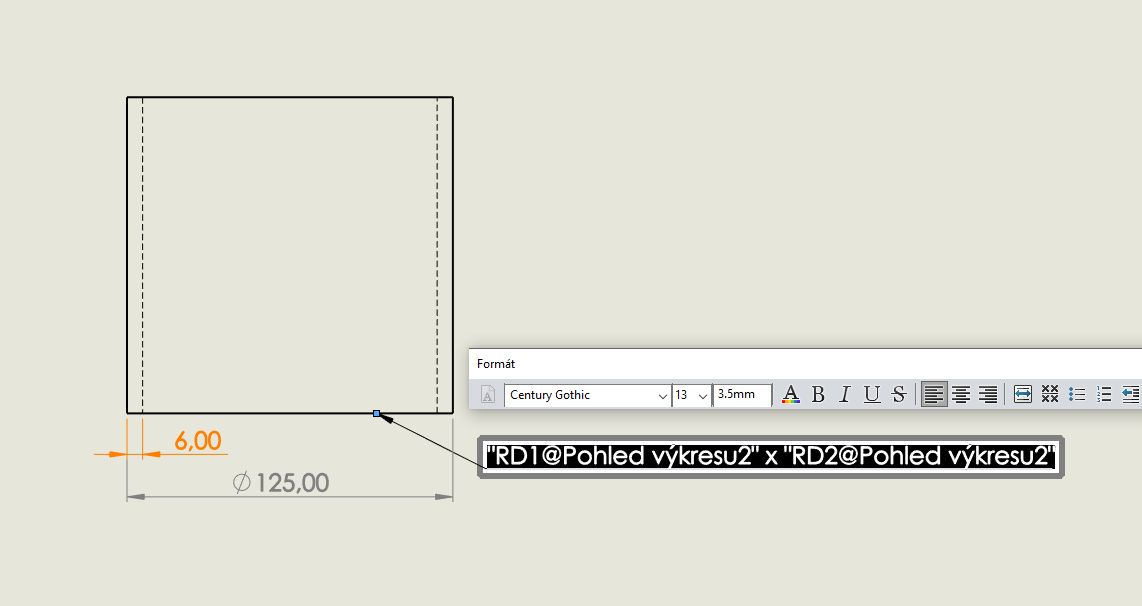

tak to nepůjde, jedině dopsat do kóty ručně. nebo druhá varianta je s poznámkou vytvořenou ve výkrese a propojit s kótami a tyto kóty potom skrýt
13. 1. 2022 v 14:52
Odpověď na: Kóta a parametr z modelu #82219
Petr Škvor
Účastník
20 příspěvků
Škoda, ručně to mám teď a samozřejmě se mi stalo že jsem změnil tloušťku v modelu a na výkrese jsem na to pak zapomněl. S tou poznámkou to funguje dobře, to bych mohl někdy nějak použít. Díky.
