Téma: Ohyb drátěné mřížky - MůjSolidworks.cz

Autor
Příspěvky

1. 9. 2015 v 9:06

Ohyb drátěné mřížky #60879

senkerik
Účastník
9 příspěvků

Dobrý den.

Pracuji jako konstruktér, kde používáme Solidworks 2012. Jedná se o drátěný program. Zatím vše celkem ve verzi 2012 zvládám, ale setkal jsem se s věcí, na kterou nemůžu přijít a jak jsem zjistil, tak s tím měli problémy i moji předchůdci. Není to závažný problém, obešel jsem to, ale musel jsem samozřejmě použít více kroků.



O co se jedná. Vytvořím si model mřížky z drátu o určitém průměru a v určité velikosti ok. Na této mřížce chci udělat ohyb v určité vzdálenosti, v určitém úhlu a pod určitým rádiusem.  Existuje nějaké řešení, kterým bych toto vytvořil?  Jde to udělat v samostatném prvku, nebo v sestavě? Dá se tento ohyb vrátit zpět do rozvinutého tvaru?

Přílohy

1. 9. 2015 v 10:27

Odpověď na: Ohyb drátěné mřížky #60880

pepe
Účastník
682 příspěvků

Ahoj,

zkoušel jsi už prvek Ohnout?

http://help.solidworks.com/2015/czech/solidworks/sldworks/hidd_dve_feat_bending.htm

Prvek se používá na úrovni dílů, mám s ním celkem dobré zkušenosti, rozvin zpět dostaneš potlačením tohoto prvku (dá se řešit konfiguracemi)

2. 9. 2015 v 9:36

Odpověď na: Ohyb drátěné mřížky #60884

senkerik
Účastník
9 příspěvků

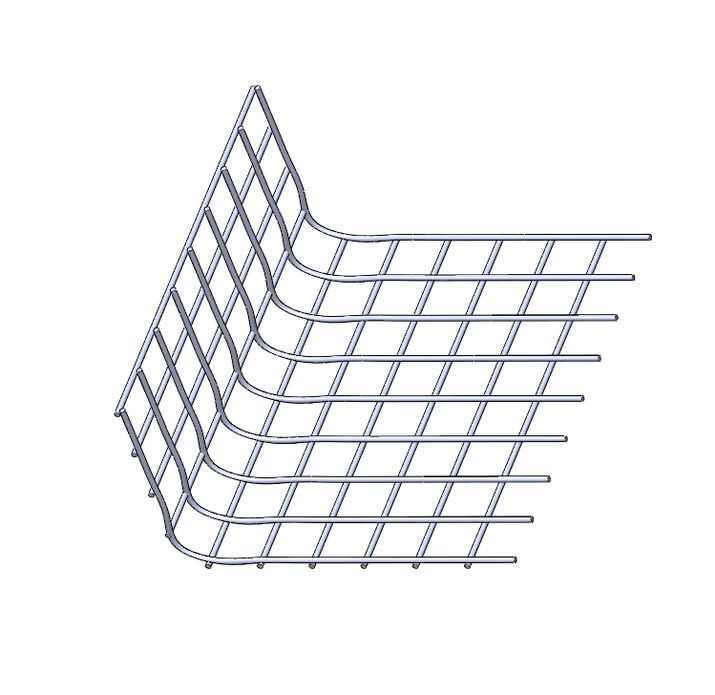

mřížka ohybAhoj

Díky za tip, zkoušel jsem to, ale po ohybu mě to zdeformovalo celou mřížku (viz obrázek). Nevím jestli nemám někde

nějaké špatné nastavení, zkusím se v tom ještě prohrabat.



2. 9. 2015 v 11:36

Odpověď na: Ohyb drátěné mřížky #60885

pepe
Účastník
682 příspěvků

Zkus se pohrabat v nastavení, jak říkáš.

Osobně mě jiný způsob nenapadá…

2. 9. 2015 v 12:59

Odpověď na: Ohyb drátěné mřížky #60886

senkerik
Účastník
9 příspěvků

Zkusím to ještě ve vyšší verzi solidworksu. Napíšu jak to dopadlo.

3. 9. 2015 v 9:15

Odpověď na: Ohyb drátěné mřížky #60913

pepe
Účastník
682 příspěvků

Pošli prosím model a napiš v jaké verzi jsi ho tvořil.

Podívám se na to, nemyslím si, že by ve verzích byl nějaký rozdíl…

7. 9. 2015 v 7:26

Odpověď na: Ohyb drátěné mřížky #60988

senkerik
Účastník
9 příspěvků

Ahoj,

zasílám ty vzory – verze solidu 2012

Přílohy

8. 9. 2015 v 14:59

Odpověď na: Ohyb drátěné mřížky #61023

pepe
Účastník
682 příspěvků

Ahoj,

mrkni do přílohy, máš tam nějaké ty screeny pro lepší „pochopení“, pak taky samotný upravený model…



Přílohy

9. 9. 2015 v 11:43

Odpověď na: Ohyb drátěné mřížky #61030

senkerik
Účastník
9 příspěvků

Ahoj,

Pepe díky moc – funguje to !!!

14. 9. 2015 v 9:01

Odpověď na: Ohyb drátěné mřížky #61039

pepe
Účastník
682 příspěvků

Nemáš vůbec za co 🙂
