Téma: symbol na kóte, neviditeľné čiary v 3d pohľade - MůjSolidworks.cz
25. 2. 2022 v 22:30
symbol na kóte, neviditeľné čiary v 3d pohľade #82443
Michal Kučera
Účastník
7 příspěvků
Zdravím, je možné prispôsobiť kótovací štýl presne ako to mám v autocade?
Solidworks kóty
nastavenie v SW
AutoCAD kóty – jedná sa mi o väčší uhol pri sklone symbolu („šípky“) a nijako sa mi to nedarí nastaviť

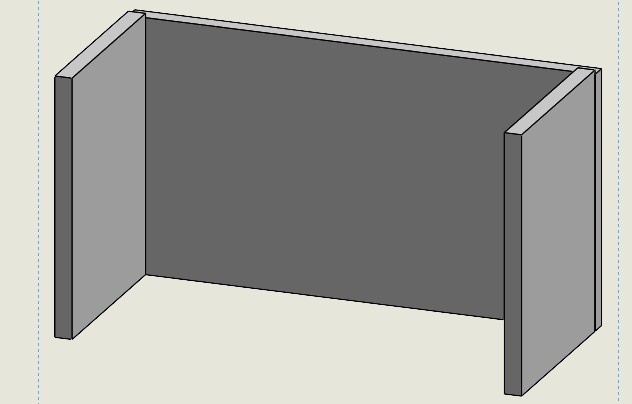

Je možné vo výkrese zobraziť čiarkovanou čiarou neviditeľné hrany pri takomto pohľade?
1. 3. 2022 v 8:20
Odpověď na: symbol na kóte, neviditeľné čiary v 3d pohľade #82446
radecek.ik
Moderátor
444 příspěvků
ahoj,
úhel sklonu tohoto stylu šipky změnit nelze, umístění hodnoty kóty přerušením kótovací čáry lze.
při stylu pohledu výkresu stínovaný s hranami nelze zapnout zobrazení skrytých čar. můžeš ale změnit průhlednost modelu, a ta se ti projeví i v pohledech výkresu
1. 3. 2022 v 11:42
Odpověď na: symbol na kóte, neviditeľné čiary v 3d pohľade #82448
Michal Kučera
Účastník
7 příspěvků
ahoj, úhel sklonu tohoto stylu šipky změnit nelze, umístění hodnoty kóty přerušením kótovací čáry lze. při stylu pohledu výkresu stínovaný s hranami nelze zapnout zobrazení skrytých čar. můžeš ale změnit průhlednost modelu, a ta se ti projeví i v pohledech výkresu
Škoda. Potrebujem sa čo naviac priblížiť k výkresovému výstupu Inventor a v ňom je možnosť ako aj nastavenia tých kót, tak aj viditeľnosti nepohľadových čiar pri tieňovanom zobrazení (kde vidno aj materiál aj nepohľadové čiary).
