Téma: Vybrat těla pohledy zobrazují špatnou geometrii

12. 7. 2022 v 14:48

Vybrat těla pohledy zobrazují špatnou geometrii #83298

Izzy
Účastník
140 příspěvků

Ahoj
Na vybraném pohledu se zobrazuje geometrie která tam nemá být. Závity z jiné desky. A nejdou smazat.
Nejde smazat ani naznačení kosmetických závitů.
V čem je problém?

12. 7. 2022 v 14:54

Odpověď na: Vybrat těla pohledy zobrazují špatnou geometrii #83300

Izzy
Účastník
140 příspěvků

https://uloz.to/tam/dbbdf27d-db9d-40d7-8cee-b83990905ac6

12. 7. 2022 v 15:29

Odpověď na: Vybrat těla pohledy zobrazují špatnou geometrii #83301

Izzy
Účastník
140 příspěvků

Proč nejdou mazat kosmetické značení závitu? připravuji DXF pro pálení.

13. 7. 2022 v 8:33

Odpověď na: Vybrat těla pohledy zobrazují špatnou geometrii #83302

radecek.ik
Moderátor
463 příspěvků

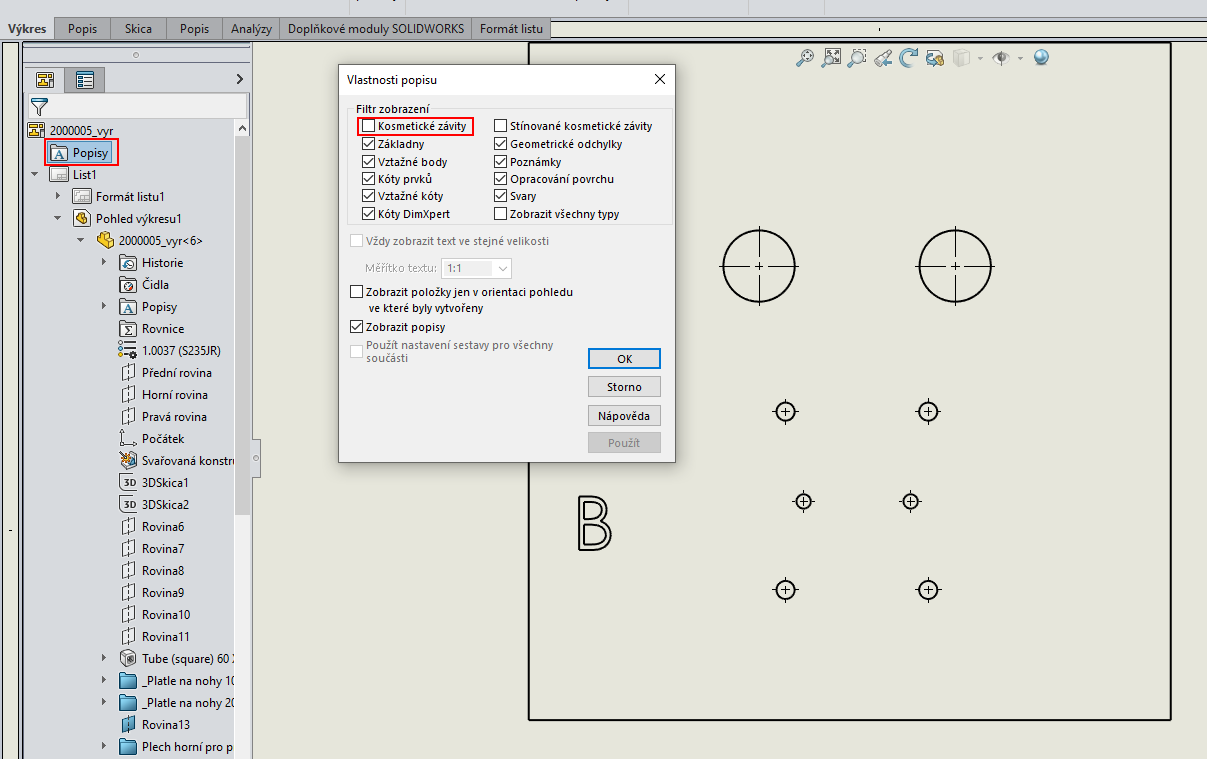

ahoj, kosmetické závity lze vypnout pro celý výkres. ve stromě prvků RMB na Popisy > Detaily… > vyčisti zatržítko Kosmetické závity.

13. 7. 2022 v 11:03

Odpověď na: Vybrat těla pohledy zobrazují špatnou geometrii #83303

Izzy
Účastník
140 příspěvků

Ahoj děkuji za radu.
Je to registrovaná chyba? Že se na jednom pohledu zobrazuje geometrie z jiného pohledu? Nebo je to způsobem modelování?

13. 7. 2022 v 11:26

Odpověď na: Vybrat těla pohledy zobrazují špatnou geometrii #83304

radecek.ik
Moderátor
463 příspěvků

to je problém kvality zobrazení kosmetického závitu. klepni na pohled a v property manageru pohledu v části Zobrazení kosmetického závitu vyber Vysoká kvalita. pak se zobrazí jen viditelné KZ

13. 7. 2022 v 12:21

Odpověď na: Vybrat těla pohledy zobrazují špatnou geometrii #83305

Izzy
Účastník
140 příspěvků

Super..
Ještě jedna věc změnili se mi kóty a popisy po zkopírování některých pohledů do nového listu. jak to vrátím zpět.
Stalo se to po té co jsem změnil měřítko nového listu.

Přílohy


13. 7. 2022 v 13:11

Odpověď na: Vybrat těla pohledy zobrazují špatnou geometrii #83307

radecek.ik
Moderátor
463 příspěvků

při změně měřítka listu se swx vždy zeptá, zda se má změnit velikost písma nebo má zůstat původní. pokud se nezeptá, bude nejspíš hláška potlačená v Možnostech systému > Zprávy/chyby/upozornění

13. 7. 2022 v 13:26

Odpověď na: Vybrat těla pohledy zobrazují špatnou geometrii #83308

Izzy
Účastník
140 příspěvků

Zpráva potlačená není. A hláška o změně se mi nezobrazuje. Dalo by se písmo vrátit zpět nějak jinak?

13. 7. 2022 v 15:27

Odpověď na: Vybrat těla pohledy zobrazují špatnou geometrii #83337

radecek.ik
Moderátor
463 příspěvků

výběrovým filtrem vybrat všechny kóty a nastavit jim velikost písma. CTRL+Q nezabralo?

13. 7. 2022 v 15:51

Odpověď na: Vybrat těla pohledy zobrazují špatnou geometrii #83338

Izzy
Účastník
140 příspěvků

ctrl+Q nic
Ale udělal jsem to pomocí výběru a panelu nástrojů/formátování. změnil jsem velikost textu
