Základy modelování svařovaných konstrukcí #1

    / 18. 4. 2016

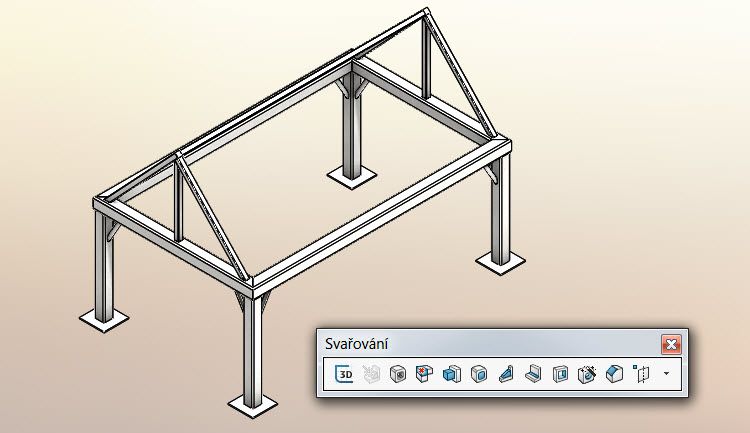

11-SolidWorks-svarovani-weldments-modelovani-konstrukce

Svařované konstrukce můžete navrhovat jako jediný vícetělový díl. V prvním díle seriálu vám představíme základní filozofii tvorby svařovaných dílů a poradíme, kde najít speciální funkce a příkazy.

Kapitoly

Základy modelování svařovaných konstrukcí #1 – princip navrhování svařovaných konstrukcí

Základy modelování svařovaných konstrukcí #2 – postup modelování svařovaného stolu

Základy modelování svařovaných konstrukcí #3 – převod hran objemového tělesa na 3D skicu

Základy modelování svařovaných konstrukcí #4 – převod hran povrchového tělesa na 3D skicu




Základem navrhování svařovaných konstrukcí v SOLIDWORKSu jsou skici, které definují tvar a velikost svařované konstrukce. Může se jednat o jednoduchý 2D náčrt…

1-SolidWorks-svarovani-weldments-modelovani-konstrukce

… nebo 3D skicu.

2-SolidWorks-svarovani-weldments-modelovani-konstrukce

Před tím, než použijete nástroje pro navrhování svařenců, aktivujte režim Svařování ze stejnojmenné záložky…

3-SolidWorks-svarovani-weldments-modelovani-konstrukce

…nebo z menu Vložit → Svařování → Svařování.

4-SolidWorks-svarovani-weldments-modelovani-konstrukce

Pokud se nezobrazuje záložka SvařováníCommandManageru

5-SolidWorks-svarovani-weldments-modelovani-konstrukce

… klikněte pravým tlačítkem na některou ze záložek v panelu a z plovoucího menu ji přidejte do seznamu.

7-SolidWorks-svarovani-weldments-modelovani-konstrukce

V záložce Svařování najdete rovněž nástroje pro modelování svařovaných konstrukcí.

6-SolidWorks-svarovani-weldments-modelovani-konstrukce

Všimněte si, že se do FeatureManageru přidala položka Svařovaná konstrukce. Vždy po otevření jakéhokoli dílů z toho lze usuzovat, že se jedná o svařenec.

8-SolidWorks-svarovani-weldments-modelovani-konstrukce

Ve správci ConfigurationManager, uvidíte dvě konfigurace:

  • konfigurace rodiče Výchozí [Jako obrobený],
  • odvozená konfigurace Výchozí [Jako svařený].

9-SolidWorks-svarovani-weldments-modelovani-konstrukce

Na úrovni dokumentu můžete potlačit automatické vytvoření konfigurace [Jako svařený]. Před přidáním svarů do nového dokumentu otevřete okno Možnosti a v záložce Vlastnosti dokumentu → Svary deaktivujte položku Vytvořit odvozené konfigurace.

10-SolidWorks-svarovani-weldments-modelovani-konstrukce
