SOLIDWORKS 2021: Představujeme novinky pro díly a prvky

    / 20. 11. 2020

3-SOLIDWORKS-2021-dily-prvky-novinky-whats-new

V SOLIDWORKSu 2021 jsou dostupné zajímavé funkce a nástroje, které využijete při konstrukci modelů, pro nastavení uživatelských vlastností a v tabulce přířezů. Pojďme se podívat, co je nového.

Podpora funkce Znovu pro prvky dílů

Funkci Znovu můžete použít pro více než 60 prvků a příkazů v dílech. Dříve byla tato možnost dostupná pouze pro skici.

1-SOLIDWORKS-2021-dily-prvky-novinky-whats-new

Ne všechny příkazy dílů v SOLIDWORKSu 2021 podporují funkci Znovu. Novinka se nevztahuje na tyto prvky:

  • Popisy,
  • Prvky děr,
  • Úpravy Instant3D,
  • Formy,
  • Plechové díly,
  • Svařování.



Oříznutí pro konce pokosových spojů

Další novinkou je oříznutí okrajových (pokosových) spojů. V SOLIDWORKSu 2021 nyní můžete v PropertyManageru Ořízat/prodloužitZkosení použít nástroje rozdělit úhlem (Pokos stejného úhlu) nebo použít úplné zarovnání (Plně lícující pokos).

2-SOLIDWORKS-2021-dily-prvky-novinky-whats-new

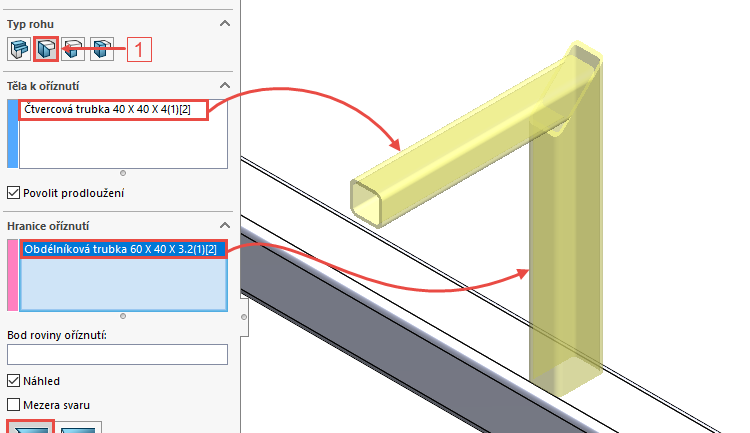

Pokud použijete nastavení v PropertyManageru Ořezat/prodloužitZkosení (1) a tlačítko Pokos stejného úhlu (2), oba profily se seříznou pod stejným úhlem.

3-SOLIDWORKS-2021-dily-prvky-novinky-whats-new

Volba PropertyManageru Ořezat/prodloužitZkosení (1) a tlačítko Plně lícující pokos (2) dopočítá úhly profilů tak, aby na sebe pasovaly přesně.

5-SOLIDWORKS-2021-dily-prvky-novinky-whats-new

Rozdíl mezi oříznutím pokosových profilů je zřejmý z obrázku níže: rozdělení úhlem (tlačítko Pokos stejného úhlu) je znázorněno vpravo a úplné zarovnání (tlačítko Plně lícující pokos).

4-SOLIDWORKS-2021-dily-prvky-novinky-whats-new



Přidávání a vyhodnocování rovnic ve vlastnostech souboru a v tabulce přířezů

Rovnice můžete přidávat a vyhodnocovat ve vlastnostech souboru a ve vlastnostech tabulky přířezů. Rovnice můžete přidávat v následujících dialogových oknech:

  • Uživatelské vlastnosti,
  • Vlastnosti určené konfigurací,
  • Vlastnosti tabulky přířezů,
  • Vlastnosti tabulky plechových přířezů.



Postup přidávání rovnic v tabulce Uživatelské vlastnosti

Postup přidávání rovnic v tabulce Uživatelské vlastnosti si ukážeme na svařenci, který obsahuje globální proměnné Cena profilu za 1 kgCena profilu za 1 m.

6-SOLIDWORKS-2021-dily-prvky-novinky-whats-new

Pokud si chcete tento postup vyzkoušet, vytvořte nebo si otevřete jakýkoliv díl se svařencem a vytvořte v souboru globální proměnné (záložka NástrojeRovnice).

7-SOLIDWORKS-2021-dily-prvky-novinky-whats-new

Vyberte možnost Vlastnosti souboru.

13-SOLIDWORKS-2021-dily-prvky-novinky-whats-new

Na záložce Uživatelské vlastnosti vyberte požadovanou vlastnost ve sloupci Název vlastnosti → Náklady – Náklady na materiál.

8-SOLIDWORKS-2021-dily-prvky-novinky-whats-new

Ve sloupci Typ vyberte Vzorec.

9-SOLIDWORKS-2021-dily-prvky-novinky-whats-new

Ve sloupci Hodnota/textový výraz vyberte Globální proměnnéCena profilu za 1 kg.

10-SOLIDWORKS-2021-dily-prvky-novinky-whats-new

Dopište za globální proměnnou znak násobení * a vyberte z nabídky vlastnost SW-hmotnost. SOLIDWORKS dopočítá výslednou cenu podle váhy svařované konstrukce.

11-SOLIDWORKS-2021-dily-prvky-novinky-whats-new



Postup přidávání rovnic v tabulce přířezů

Přidávat a vyhodnocovat vzorce můžete i v tabulce přířezů. Zde na obrázku níže je uvedený příklad výpočtu výrobních nákladů, které vychází z celkové délky přířezu (VlastnostiTOTAL LENGTH; 1) a ceny profilu za 1 metr (Globální proměnnéCena profilu za 1 m; 2).

12-SOLIDWORKS-2021-dily-prvky-novinky-whats-new
