Jak vytvořit v modelu pomocný pohled do výkresu

    / 29. 11. 2016

10-Mujsolidworks-novy-pohled-do-vykresu-SolidWorks-drawings-tipy-a-triky

Obsahuje-li model šikmé plochy s entitami, které potřebujete zakótovat na výkresu, můžete vytvořit nový pohled, který se zařadí mezi ty standardní do záložky Paleta pohledů v Podokně úloh.

Postup si ukážeme na modelu krytu, který obsahuje šikmou plochu s drážkami:

1-Mujsolidworks-novy-pohled-do-vykresu-SolidWorks-drawings-tipy-a-triky

Stiskněte klávesu Ctrl, vyberte šikmou plochu a plochu, která definuje horizontální směr polohy modelu. Klikněte pravým tlačítkem a z kontextové nabídky vyberte příkaz Kolmý k.

2-Mujsolidworks-novy-pohled-do-vykresu-SolidWorks-drawings-tipy-a-triky

Pohled se zarovná do pohledu kolmého na první vybranou plochu. Horní plocha definovala horizontální polohu modelu.

3-Mujsolidworks-novy-pohled-do-vykresu-SolidWorks-drawings-tipy-a-triky

Tip: Pořadí výběru hraje roli z důvodu umístění polohy horizontálního směru. Pokud byste zvolili boční plochu, model by se pootočil o 90 stupňů, což si můžete vyzkoušet.

4-Mujsolidworks-novy-pohled-do-vykresu-SolidWorks-drawings-tipy-a-triky

Nastavte kolmý pohled na šikmou plochu – jako na obrázku – a stiskněte mezerník pro zobrazení okna Orientace. V okně Orientace vyberte příkaz Nový pohled.

5-Mujsolidworks-novy-pohled-do-vykresu-SolidWorks-drawings-tipy-a-triky

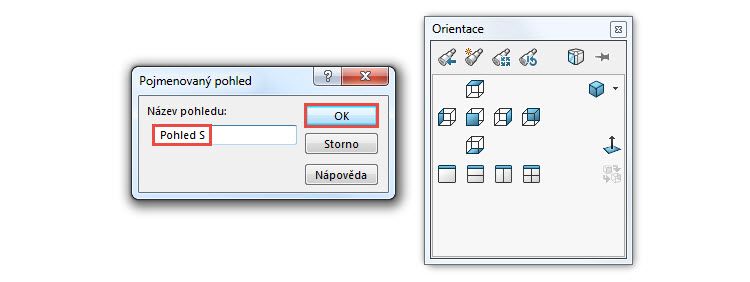

Zadejte název nového pohledu, např. Pohled S, a potvrďte vytvoření tlačítkem OK.

6-Mujsolidworks-novy-pohled-do-vykresu-SolidWorks-drawings-tipy-a-triky

Všimněte si nového pohledu Pohled S v okně Orientace.

7-Mujsolidworks-novy-pohled-do-vykresu-SolidWorks-drawings-tipy-a-triky

Po založení výkresu → záložka SouborVytvořit výkres z dílu/sestavy

8-Mujsolidworks-novy-pohled-do-vykresu-SolidWorks-drawings-tipy-a-triky

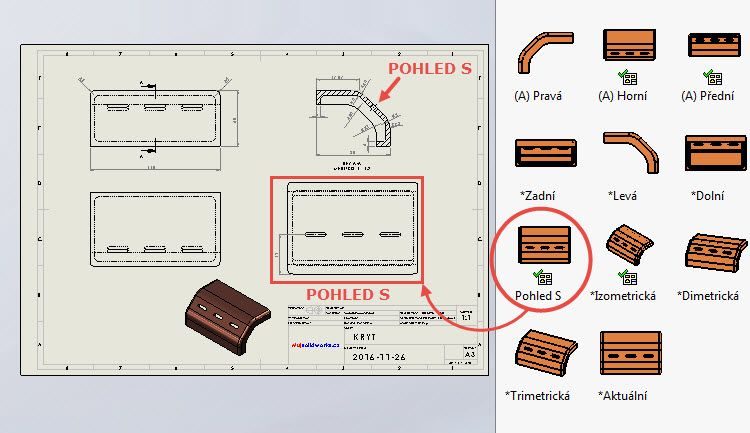

… se v Podokně úloh Paleta pohledů zobrazil i mimo standardní pohledy nový pohled Pohled S, který můžete přetažením umístit do výkresu.

9-Mujsolidworks-novy-pohled-do-vykresu-SolidWorks-drawings-tipy-a-triky

Nový pohled Pohled S usnadní kótování rozměrů a polohy drážek na šikmé ploše.

11-Mujsolidworks-novy-pohled-do-vykresu-SolidWorks-drawings-tipy-a-triky
