Učíme se SOLIDWORKS: Jak vytvořit drážku pro pero v náboji

    / 30. 3. 2021

Ucime-se-solidworks-nahled-preview-0

Drážku pro pero v náboji lze vytvořit několika způsoby. S ohledem na parametrické modelování je vhodné zvolit správný a efektivní postup. V tomto návodu si ukážeme, jak na to.

Postup modelování drážky pro pero v náboji si ukážeme na modelu ozubeného kola. Rozměry drážky a díry jsou:

  • průměr díry je 32 mm,
  • šířka drážky je 10 mm,
  • vzdálenost díry a horní plochy drážky je 35,3 mm.

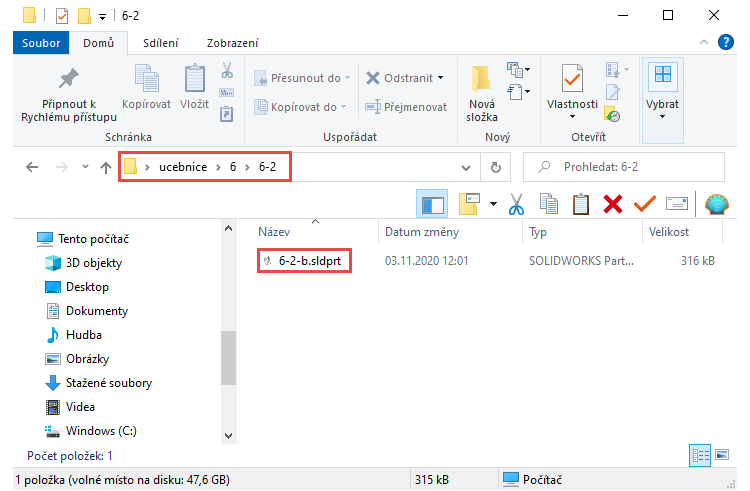

Tip: Pokud si chcete zkusit vymodelovat drážku pro pero na modelu ozubeného kola, budete potřebovat soubor 6-2-b.SLDPRT, který si můžete stáhnout. Najdete jej mezi ostatními modely, které jsou určeny ke studiu Učebnice SOLIDWORKS (odkaz Rychle stáhnout všechny podklady). Model 6-2-b.SLDPRT najdete ve složce 6-2.

19-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

Pokud budete zkoušet modelovat drážku na modelu 6-2-b.SLDPRT, musíte vymazat poslední dva prvky ve FeatureManageru. Stiskněte klávesu Ctrl, vyberte prvky Odebrat vysunutím1Zkosení2 (1), stiskněte pravé tlačítko a z místní nabídky vyberte Odstranit (2).

18-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

V okně Potvrdit odstranění vyberte volbu Odstranit absorbované prvky a dokončete odstranění tlačítkem Ano. Díky této volbě dojde k odstranění i skici Skica4, která by jinak zůstala po odstranění prvků ve FeatureManageru.

20-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

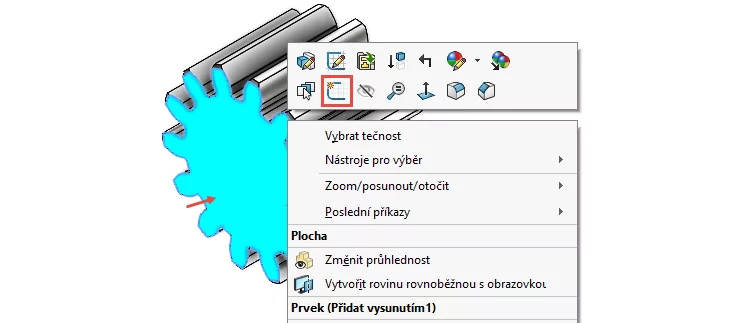

Stiskněte pravé tlačítko na ploše označené červenou šipkou (1) a z kontextového panelu nástrojů vyberte příkaz Načrtnout skicu (2).

1-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

Změňte orientaci pohledu do pohledu kolmého na rovinu skici. Ve FeatureManageru vyberte skicu Skica4 a z kontextového panelu nástrojů vyberte příkaz Kolmý k.

2-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

Tip: Vzhledem k tomu, že se jedná o pohled Přední, můžete příště použít klávesovou zkratku Ctrl + 1.

Pravým gestem myši (stiskněte a držte v grafické ploše pravé tlačítko a táhněte myší doprava) vyberte příkaz Kružnice.

3-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

Tip: Příkaz kružnice najdete v Panelu zkratek (klávesa S) nebo v záložce Skica.

Střed kružnice umístěte do počátku. Všimněte si symbolu vazby Sjednocená, která se zobrazuje u kurzoru myši ve žlutém poli. Tato vazba vznikne automaticky.

4-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

Tažením a druhým kliknutím určete orientační průměr kružnice.

5-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

Dolním gestem myši vyberte příkaz Obdélník s počátkem v rohu.

6-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

Umístěte počáteční roh obdélníku někde v místě, kde ukazuje šipka. Dávejte pozor, aby se nesloučil roh obdélníku s některou obrysovou hranou modelu.

7-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

Pokračujte ve skicování obdélníku a levým tlačítkem umístěte druhý roh obdélníku.

8-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

Nyní sjednotíme středový bod dolní strany obdélníku s počátkem. Ukážeme si dva různé způsoby.

  1. Vazba Sjednocená

Stiskněte klávesu Ctrl (budeme provádět hromadný výběr), přidržte kurzor myši ve středu dolní přímky obdélníku až se objeví středový bod (1), vyberte jej. Všimněte si symbolu u kurzoru myši.

9-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

Pokračujte výběrem počátku (2) a z kontextového panelu nástrojů vyberte vazbu Sjednocená (3). Středový bod spodní hrany obdélníku se sjednotí s počátkem.

10-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

2. Vazba Středový bod

Druhý způsob je rychlejší a efektivnější. Pokud si jej chcete taky vyzkoušet, stiskněte šipku Zpět (horní panel) nebo použijte klávesovou zkratku Ctrl + Z.

Stiskněte klávesu Ctrl, vyberte spodní hranu obdélníku (1), počátek (2) a z kontextového panelu nástrojů vyberte vazbu Středový bod (3).

11-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

Horním gestem myši vyberte příkaz Inteligentní kóta.

12-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

Zakótujte rozměry drážky: průměr 32 mm a šířka drážky 10 mm. Pro kótu 35,3 mm je nutné držet klávesu Shift a vybírat kružnici ve spodní části. V opačném případě se bude vztahovat kóta ke středu kružnice (k počátku).

13-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

Tip: Pokud by se vám nedařilo kótování ke nejvzdálenějšímu pomyslnému bodu kružnice, můžete upravit kótu v PropertyManageru KótaVodící křivkyObloukMax.

21-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

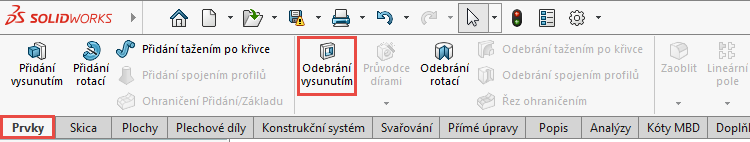

Ze záložky Prvky vyberte příkaz Odebrání vysunutím.

14-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

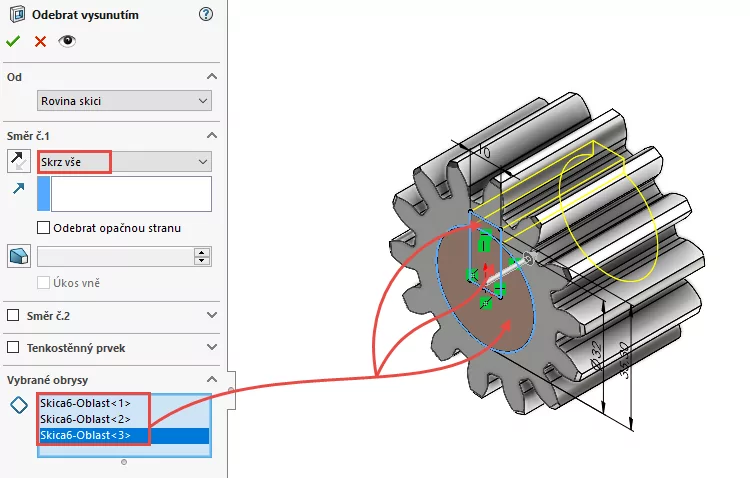

PropertyManageru Odebrat vysunutím:

  • v poli Směr č. 1 vyberte možnost Skrz vše,
  • v poli Vybrané obrysy vyberte tři uzavřené obrysy označené šipkami.

15-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

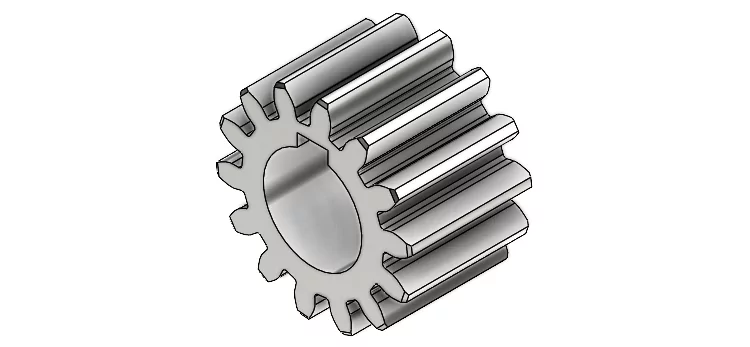

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Drážka v náboji je hotová.

16-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS

Pokud byste s odstupem času chtěli upravit rozměry drážky, jednoduše ve FeatureManageru vyberte prvek a z kontextového panelu nástrojů vyberte příkaz Upravit prvek.

22-drazka-pro-pero-jak-vymodelovat-SOLIDWORKS
