Jak zakótovat průsečík dvou přímek

    / 3. 8. 2015

3-kotovani-pruseciku-tipy-a-triky-SolidWorks

Pokud se v náčrtu mezi dvěma přímkami nachází oblouk, zpravidla potřebujete zakótovat jejich průsečík. Vyzkoušejte funkci Najít průsečík a vytvářejte efektivně kóty k průsečíkům dvou přímek.

Kótování průsečíku můžete vyzkoušet na jednoduchém náčrtu. Pomocí gesta myši aktivujte funkci Inteligentní kóta.

1-kotovani-pruseciku-tipy-a-triky-SolidWorks

Klikněte pravým tlačítkem na jednu z přímek a z plovoucího menu vyberte funkci Najít průsečík.

2-kotovani-pruseciku-tipy-a-triky-SolidWorks

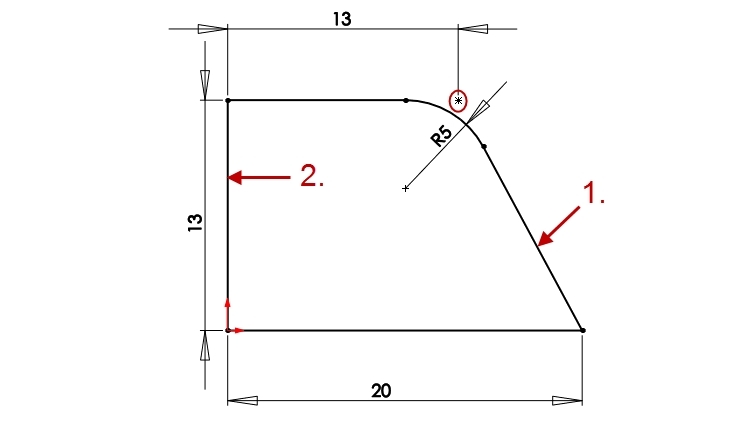

Označte druhou přímku, se kterou má vybraná přímka vytvořit průsečík. Potom označte entitu, ke které potřebujete průsečík kótovat.

3-kotovani-pruseciku-tipy-a-triky-SolidWorks

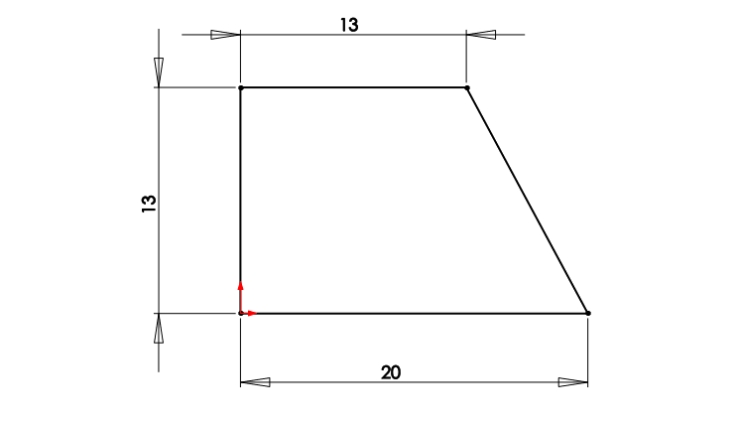

Tip: Pokud chcete, můžete se tomuto způsobu kótování vyhnout. Nejdříve vytvořte a zakótujte náčrt bez oblouků.

4-kotovani-pruseciku-tipy-a-triky-SolidWorks

Potom, co je náčrt zakótovaný, teprve proveďte technologické úpravy – zkosení nebo zaoblení hran. Průsečík dvou přímek se vytvoří automaticky.

5-kotovani-pruseciku-tipy-a-triky-SolidWorks
