Jak změnit provedení virtuálního vrcholu

    / 29. 2. 2016

4-SolidWorks-MujSolidWorks-navod-jak-zakotovat-prusecik-dvou-primek

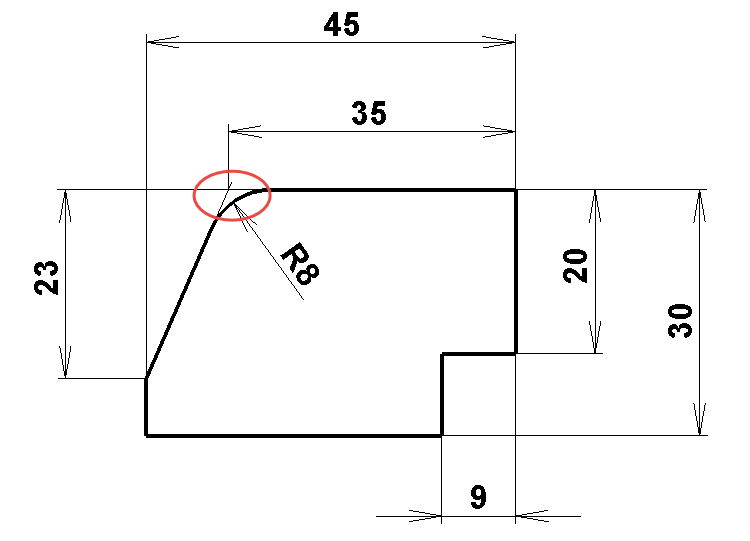

Zobrazení virtuálního vrcholu je ve výchozím nastavení SOLIDWORKSu definováno jako Kontrolní bod. Znázorňují jej dvě tenké entity, jejichž průsečík vytváří virtuální vrchol a lze jej jednoduše zakótovat. Jak změnit výchozí zobrazení virtuálního vrcholu prozradí tento tip.

Kótování průsečíku dvou přímek jsme si ukázali v samostatném návodu.

2-SolidWorks-MujSolidWorks-navod-jak-zakotovat-prusecik-dvou-primek

Tentokrát se podíváme, jak změnit jeho zobrazení.

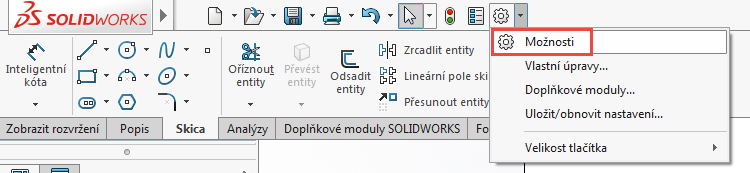

Otevřete si výkres a spusťte okno Možnosti systému.

3-SolidWorks-MujSolidWorks-navod-jak-zakotovat-prusecik-dvou-primek

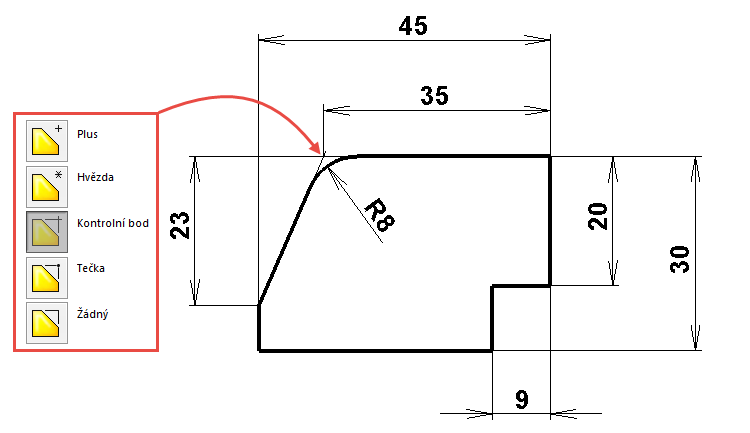

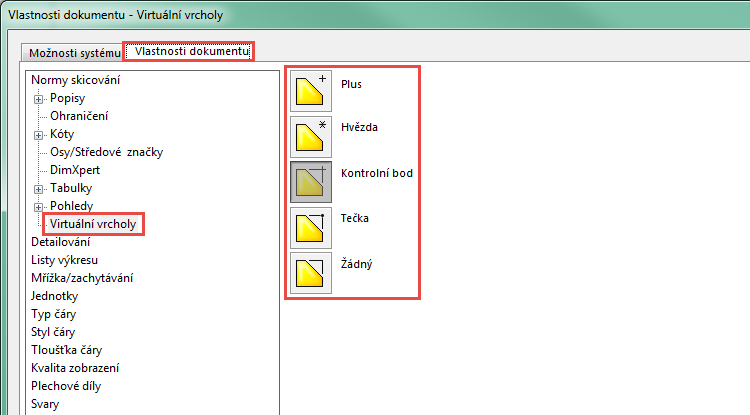

Přejděte do záložky Vlastnosti dokumentu > Virtuální vrcholy. Proveďte změnu zobrazení virtuálního vrcholu. Na výběr jsou symboly Plus, Hvězda, Kontrolní bod, Tečka a Žádný.

1-SolidWorks-MujSolidWorks-navod-jak-zakotovat-prusecik-dvou-primek
