Vylepšená vizualizace referencí zpřehlední vztahy rodičů a potomků

    / 6. 4. 2017

5-SolidWorks-rodic-potomek-vztahy-dynamicka-vizualizace-referenci

Dynamická vizualizace referencí zobrazuje vztahy rodičů a potomků ve FeatureManageru. Aby nedocházelo k překrývání textu a čar, prošel tento nástroj v SOLIDWORKSu 2017 vylepšením.

Každý prvek, který přidáte do modelu, zpravidla nějak souvisí s předchozími prvky – nebo je na nich přímo závislý.

Vzniká tak systém vztahů rodičů a potomků:

  • rodiče jsou prvky, na kterých je příslušný prvek závislý,
  • potomci jsou prvky, které jsou závislé na příslušném prvku.

Vztahy rodičů/potomků najdete v okně, které vyvoláte kliknutím pravého tlačítka na požadovaný prvek ve stromu FeatureManageru a výběrem položky Rodič/potomek z místní nabídky.

1-SolidWorks-rodic-potomek-vztahy-dynamicka-vizualizace-referenci

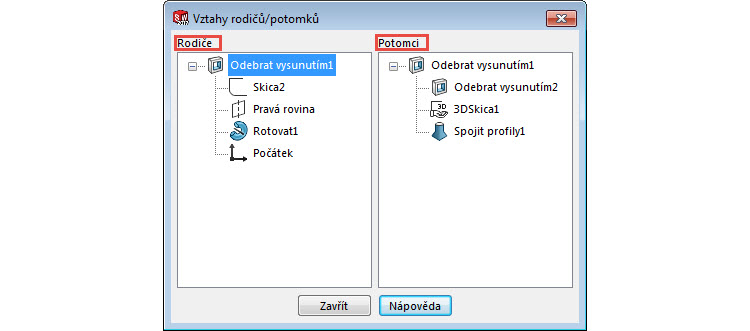

Okno Vztahy rodičů/potomků

Okno Vztahy rodičů/potomků

Pokud chcete provádět jakékoli úpravy modelu, pamatujte, že:

  • změna rodičovského prvku změní určitým způsobem i svého potomka (pokud nějakého má), naopak však nikoli,
  • není možné přesunout prvek potomka před jeho rodiče.



Dynamická vizualizace referencí

Jak zapnout funkci Dynamická vizualizace referencí jsme vám už představili v příspěvku Vizualizace referencí ukazuje vztahy mezi prvky. V SOLIDWORKSu 2017 doznal nástroj vylepšení, aby nepřekrýval text a čáry. Šipky vycházející z kružnice indikují prvky, jejichž vztahy rodiče a potomka si prohlížíte (na kterém prvku máte umístěný kurzor).

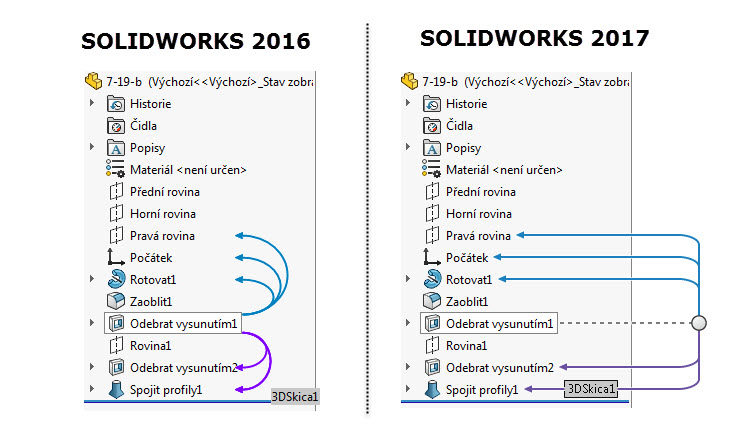

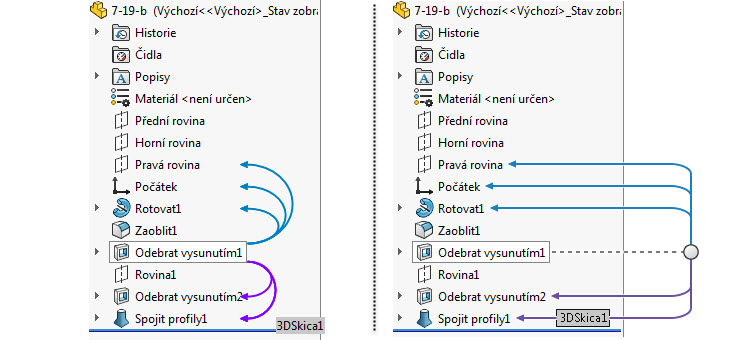

Dynamická vizualizace referencí (rodičů a potomků) v SOLIDWORKSu 2016 (vlevo) a SOLIDWORKSu 2017

Dynamická vizualizace referencí (rodičů a potomků) v SOLIDWORKSu 2016 (vlevo) a SOLIDWORKSu 2017

Tip: Dynamickou referenci vizualizací zapnete a vypnete tlačítky Dynamická vizualizace referencí (rodič)Dynamická vizualizace referencí (potomek) v místní nabídce po kliknutí pravým tlačítkem na vrcholový prvek FeatureManageru.

4-SolidWorks-rodic-potomek-vztahy-dynamicka-vizualizace-referenci
