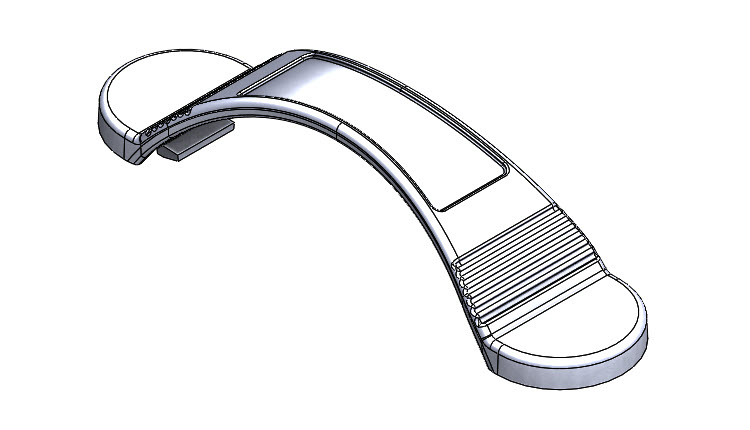

Postup modelování rukojeti větráku #1

    / 17. 7. 2019

93-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

Na modelu rukojeti si vyzkoušíte praktické možnosti pokročilého nastavení prvků Přidání vysunutím, Odebrání vysunutím a Úkos. Podívejte se na konstrukci rukojeti krok za krokem.

Tip: Podívejte se na zadání tohoto seriálu a obrázky modelu skříně.



Postup modelování rukojeti větráku

Založte si nový díl.

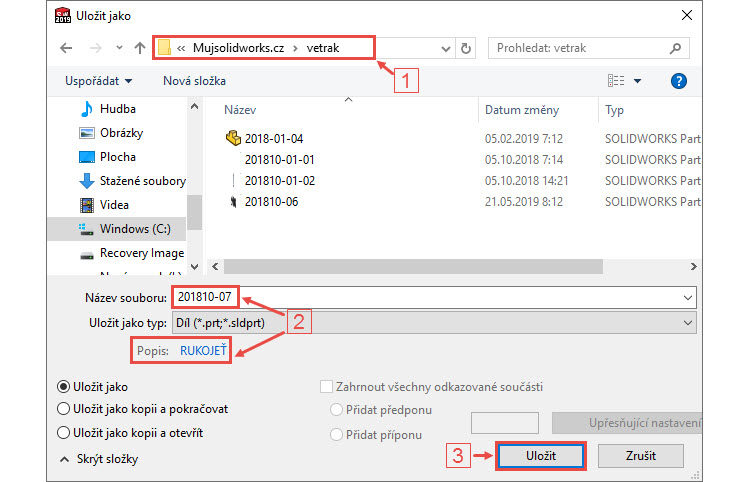

Do složky C:\Mujsolidworks.cz\vetrak (1) uložte díl pod názvem 201810-07.SLDPRT a do pole Popis uveďte RUKOJEŤ (2). Uložte díl tlačítkem Uložit (3).

1-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

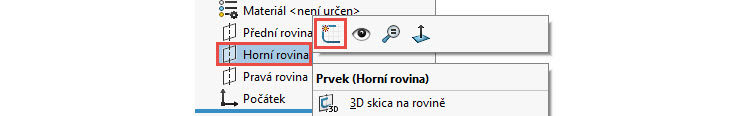

Vyberte rovinu Horní a z kontextového panelu vyberte příkaz Načrtnout skicu.

2-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

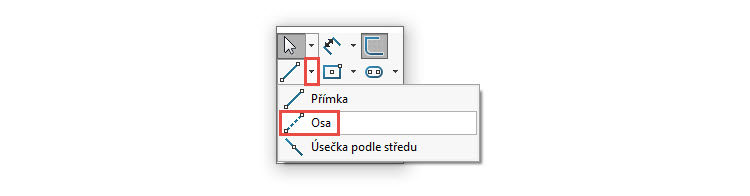

Stiskněte klávesu S a z panelu zkratek vyberte příkaz Osa. Nakreslete svislou osu, jejíž počáteční bod umístěte do počátku souřadného systému. Koncový bod umístěte nahoře od počátku souřadného systému tak, aby vznikla automatická vazba Svislá.

Tip: Příkaz Osa naleznete i v záložce Skica.

3-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

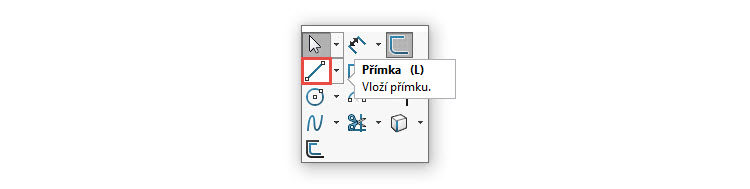

Stiskněte klávesu S a z Panelu zkratek vyberte příkaz Přímka.

4-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

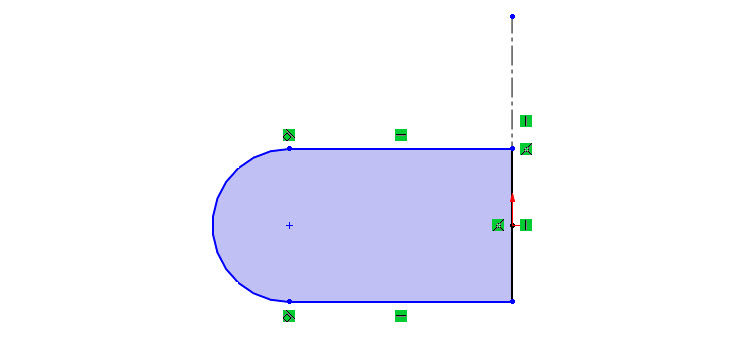

Nakreslete skicu podle obrázku a pro kreslení oblouku využijte klávesu A, která změní kreslení přímky v oblouk.

5-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

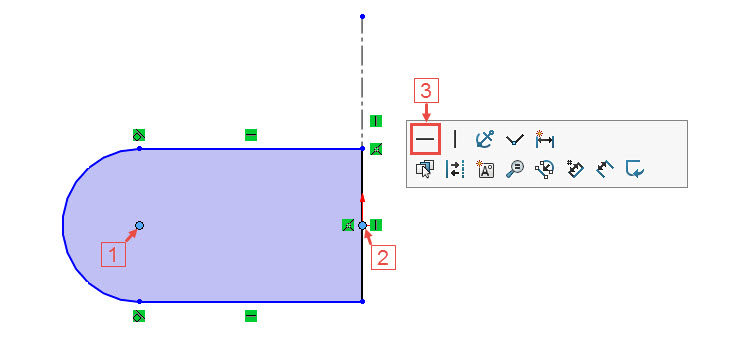

Stiskněte klávesu Ctrl, vyberte střed oblouku (1), počátek souřadného systému (2) a z kontextového panelu nástrojů vyberte vazbu Vodorovná (3).

6-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

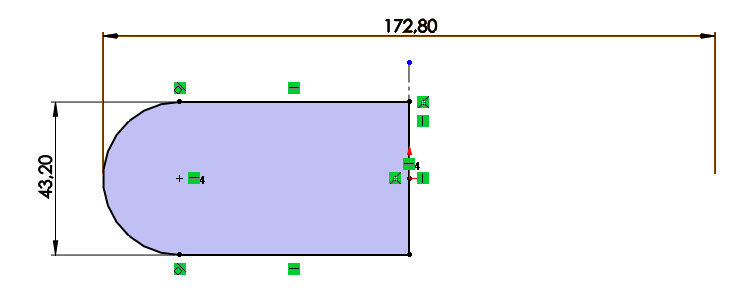

Horním gestem myši, stiskněte pravé tlačítko a táhněte směrem nahoru, vyberte příkaz Inteligentní kóta. Zakótujte šířku 43,2 mm a délku 172,8 mm.

Tip: Pro kótování oblouku vůči ose držte klávesu Shift.

7-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

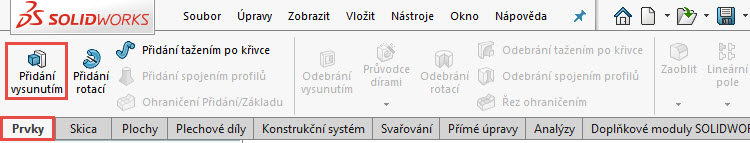

Ze záložky Prvky vyberte příkaz Přidání vysunutím.

8-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

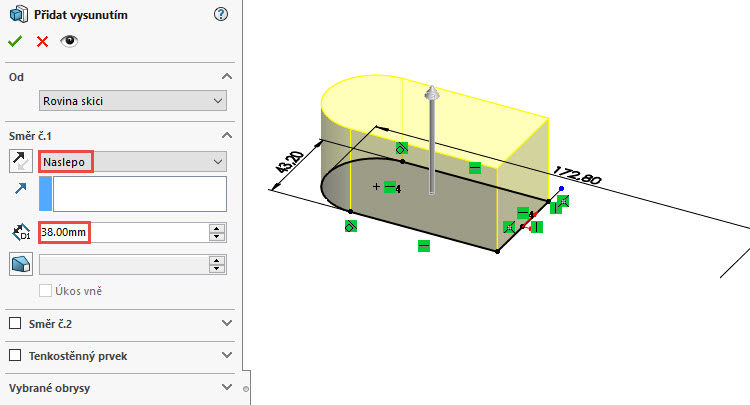

PropertyManageru Přidat vysunutím ponechejte výchozí parametr Naslepo a zadejte vzdálenost vysunutí 38 mm.

9-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte si dokument (Ctrl + S).

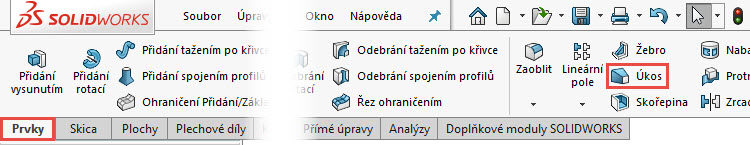

Ze záložky Prvky vyberte příkaz Úkos.

10-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

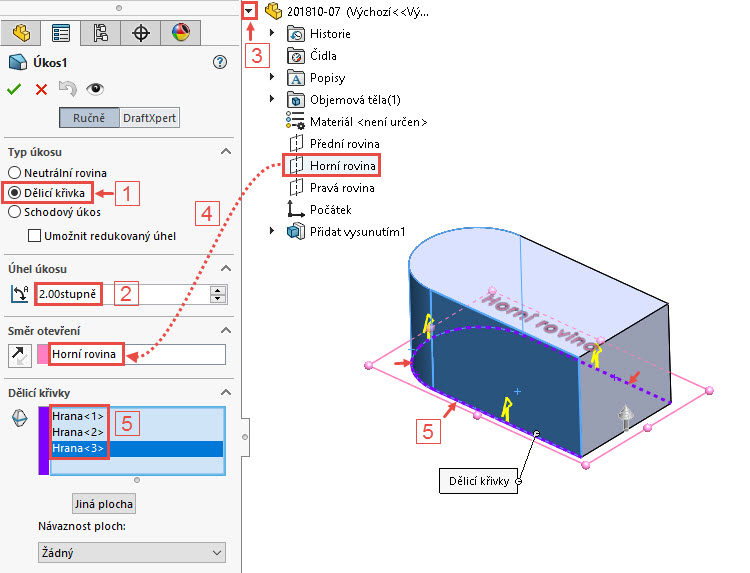

PropertyManageru Úkos:

  • vyberte možnost Dělicí křivka (1),
  • zadejte úhel 2 stupně,
  • klikněte na malou černou šipku v levém horním rohu grafické plochy (3), čímž rozbalíte FeatureManager pro výběr prvků,
  • FeatureManageru vyberte do pole Směr otevření rovinu Horní (4),
  • do pole Dělicí křivky vyberte křivky podle obrázku (5).

11-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte si dokument (Ctrl + S).

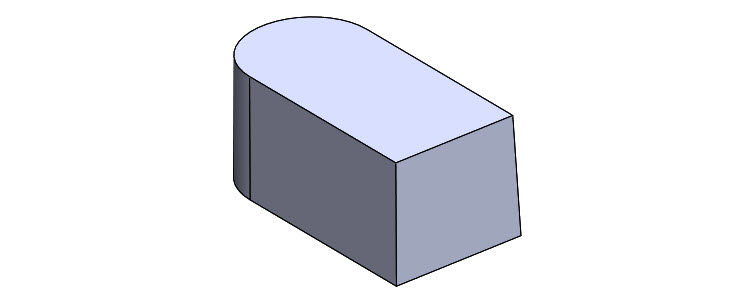

Zkontrolujte vizuálně zkosení bočních hran modelu.

12-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

Z menu VložitOdebrání vyberte příkaz Plochou/rovinou…

13-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

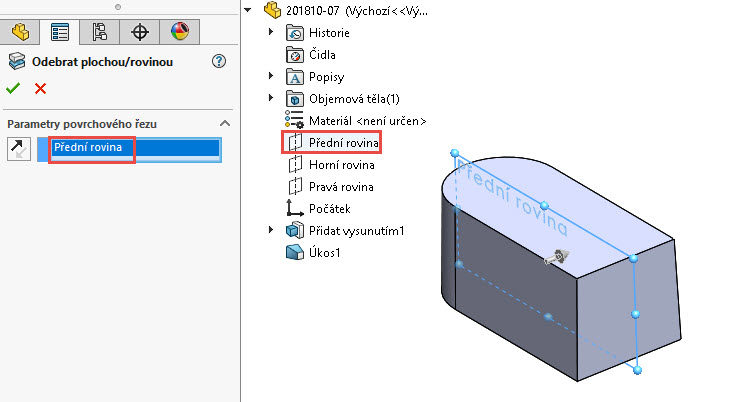

Rozbalte si FeatureManager malou černou šipkou v levém horním rohu grafické plochy a z FeatureManageru vyberte rovinu Přední.

14-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

Dokončete příkaz potvrzovacím tlačítkem.

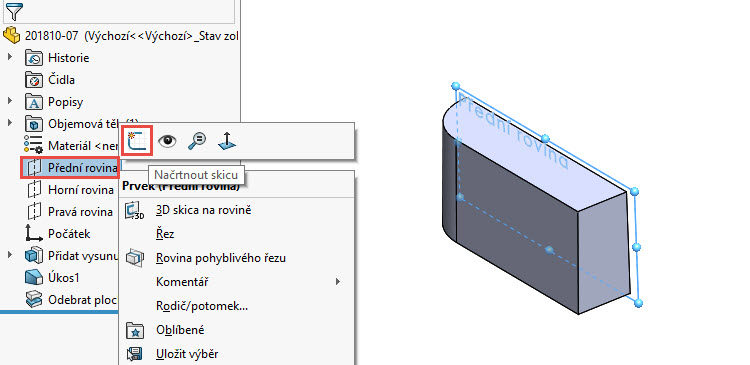

Vytvořte si novou skicu v rovině Přední.

15-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

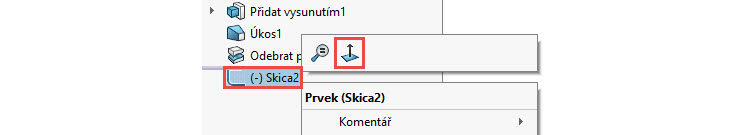

Změňte orientaci pohledu do pohledu kolmého na rovinu skici příkaze Kolmý k.

16-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

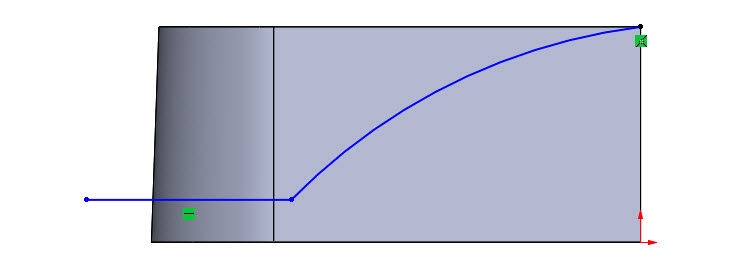

Nakreslete skicu podle obrázku, přičemž dbejte pozornost na vytvoření vazby Vodorovná (oblouk) a Sjednocená (koncový bod oblouku).

17-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

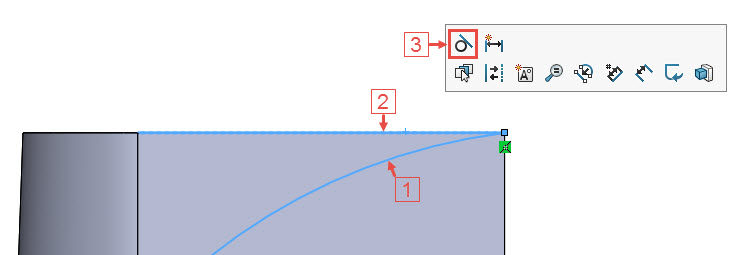

Stiskněte klávesu Ctrl, vyberte oblouk (1), obrysovou hranu modelu (2) a z kontextového panelu nástrojů vyberte vazbu Tečná (3).

18-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

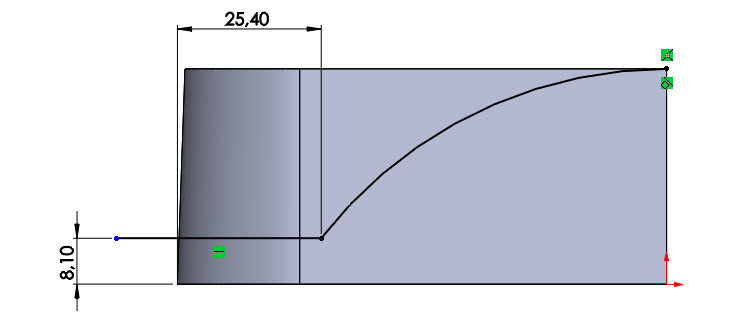

Zakótujte skicu podle obrázku.

19-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

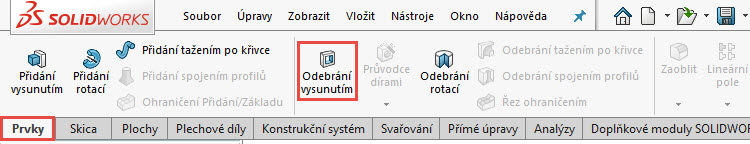

Ze záložky Prvky vyberte příkaz Odebrání vysunutím.

20-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

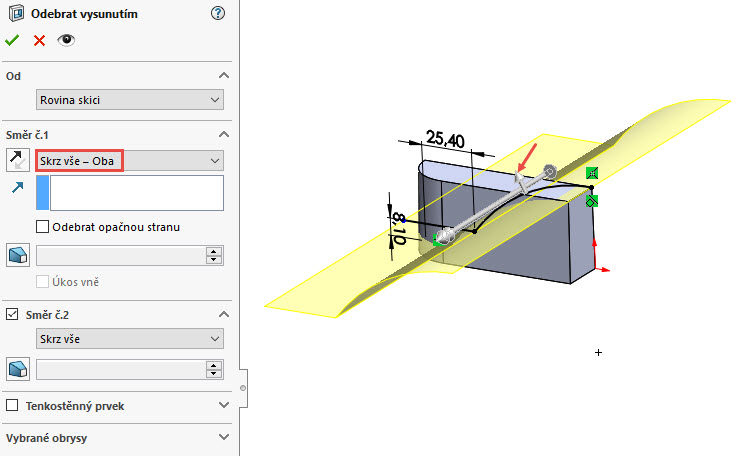

PropertyManageru Odebrat vysunutím vyberte v poli Směr č. 1 parametr Skrz vše – Oba.

21-Mujsolidworks-rukojet-vetrak-postup-navod-tutorial

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte si dokument (Ctrl + S).

Pokračujte v modelování podle druhého dílu návodu.
