Sklenice #1: Zadání (výkres)

    / 8. 4. 2020

49-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Na modelu sklenice si ukážeme základy skicování a základní prvky přidání rotací, odebrání vysunutím, lineární pole a zaoblení. Model bude dále sloužit pro modelování formy. Podívejte se na zadání v podobě výkresové dokumentace.

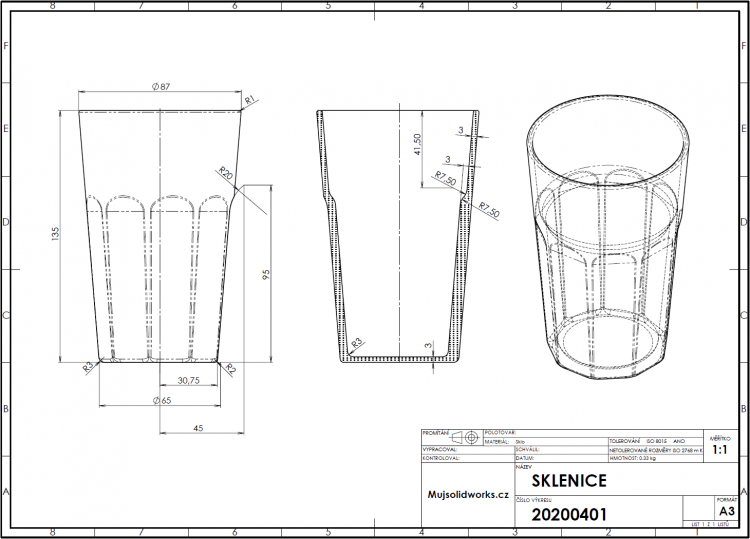

Výkres modelu sklenice:

52-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

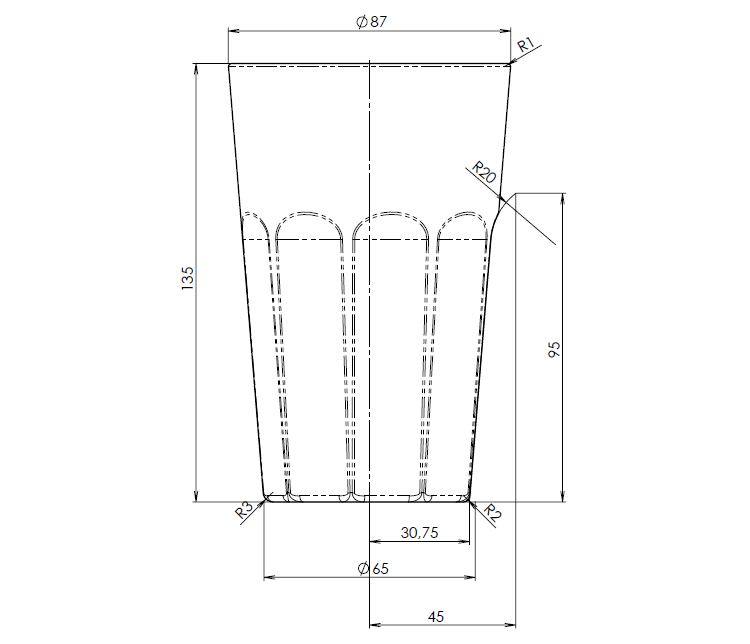

Přední pohled:

50-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

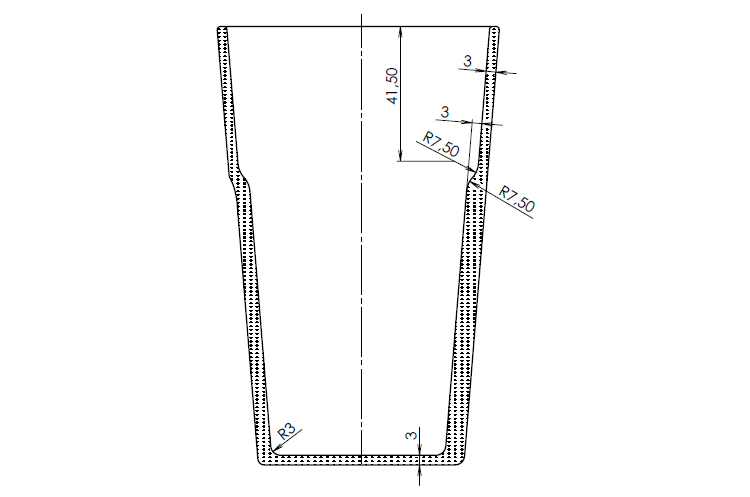

Pohled v řezu:

51-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Vyzkoušejte si vymodelovat sklenici sami. Pokud si nebudete vědět rady, postupujte podle našeho návodu krok za krokem.
