Postup modelování kulového uložení: Zadání (výkres)

    / 23. 12. 2020

138-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

Při modelování kulového uložení je potřeba pokročilejších znalostí SOLIDWORKSu, skicování i prostorová představivost. Vyzkoušejte si zkonstruovat model sami. Pokud si nebudete vědět rady nebo se chcete podívat na náš postup, pokračujte podle našeho návodu krok za krokem.

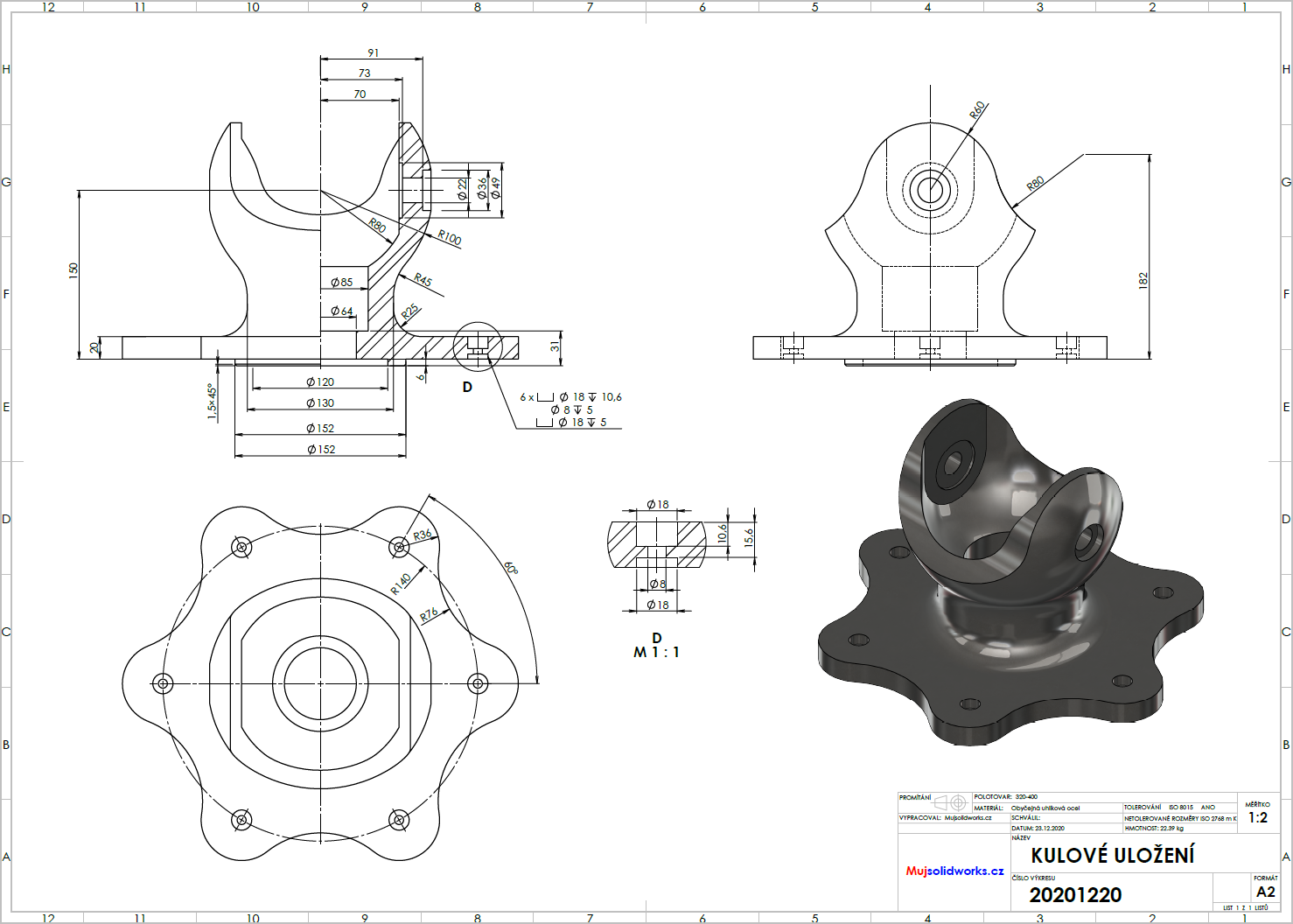

Výkres se všemi pohledy, popisy a kótami:

135-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

Přední pohled:

131-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

Pohled zprava:

132-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

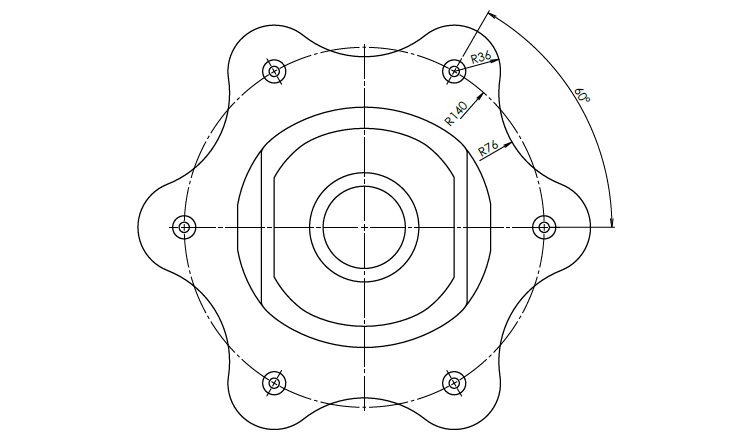

Pohled shora:

133-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

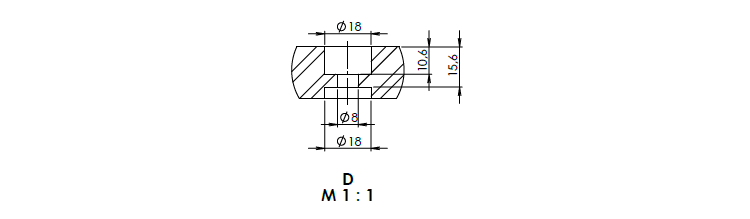

Detail díry:

134-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

Izometrický pohled na model kulového uložení v částečném řezu:

129-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

Vyzkoušejte si vymodelovat kulové uložení sami. Pokud si nebudete vědět rady, postupujte podle našeho komentovaného návodu krok za krokem.
