Postup modelování vahadla: Zadání (výkres)

Pro začínající uživatele SOLIDWORKSu jsme připravili návod, ve kterém se krok za krokem naučíte modelovat vahadlo. V rámci cvičného příkladu si ukážeme, jak naskicovat kružnice a mezi nimi tečně napojené oblouky. Podívejte se nejdříve na zadání (výkres).

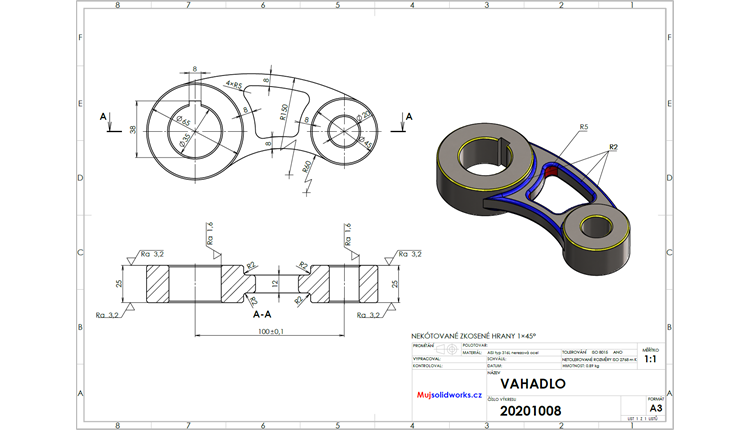

Výkres vahadla:
Detailní pohled na půdorys:
Detailní pohled na řez modelem:
Detailní pohled na izometrický pohled:
Pokud už jste pokročilejším uživatelem SOLIDWORKSu, vyzkoušejte si zkonstruovat model sami. Pokud si nevíte s konstrukcí rady, podívejte se do našeho návodu (připravujeme).
