SOLIDWORKS 2020: Import 2D DXF nebo DWG a Obrysové entity

    / 6. 1. 2020

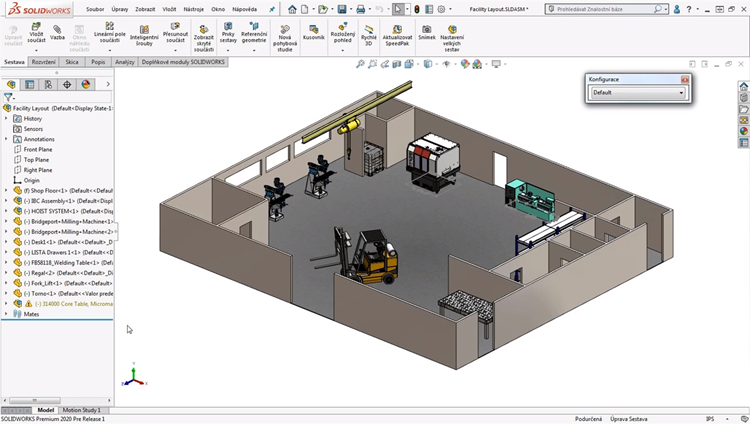

13-Mujsolidworks-DWG-DXF-import-referencni-skica

V aktuální verzi SOLIDWORKSu můžete importovat 2D DXF nebo DWG soubory jako referenční skici. Zajímavou novinkou je tvorba Obrysových (siluetních) entit. Podívejte se v našem příspěvku, jak na to.

Import souborů 2D DXF nebo DWG jako referenčních skic

Do SOLIDWORKSu můžete importovat soubory 2D DXF nebo DWG jako referenční skici.

Postup importu ze souborů 2D DXF nebo DWG:

Na horním panelu vyberte možnost Otevřít nebo vyberte ze záložky Soubor příkaz Otevřít.

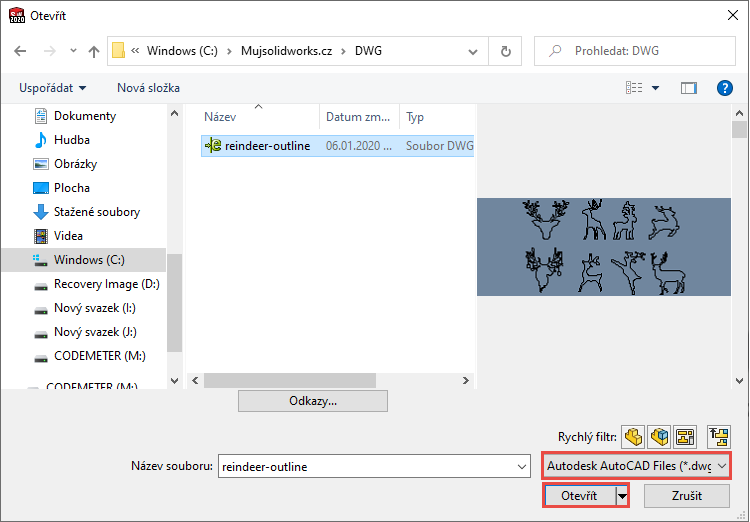

V dialogovém okně Otevřít vyberte typ souboru Autodesk AutoCAD Files a vyhledejte soubor. Pokračujte tlačítkem Otevřít.

14-Mujsolidworks-DWG-DXF-import-referencni-skica

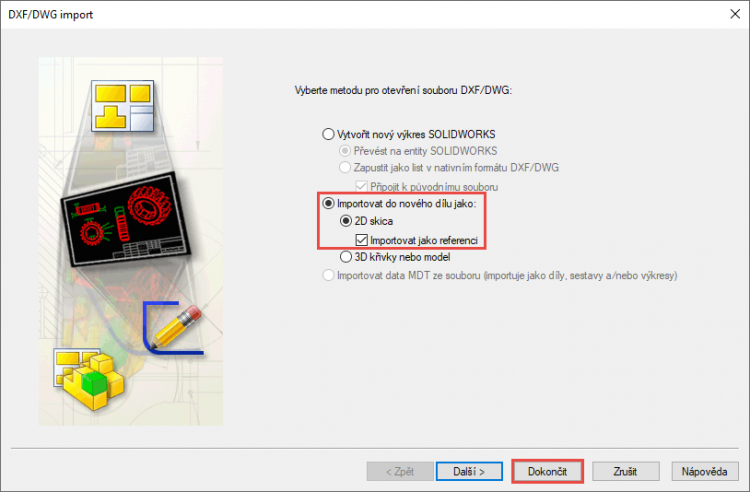

V dialogovém okně Import DXF/DWG v části Importovat do nového dílu jako vyberte 2D skica a pak Importovat jako referenci.

10-Mujsolidworks-DWG-DXF-import-referencni-skica

Pokračujte tlačítkem Dokončit.

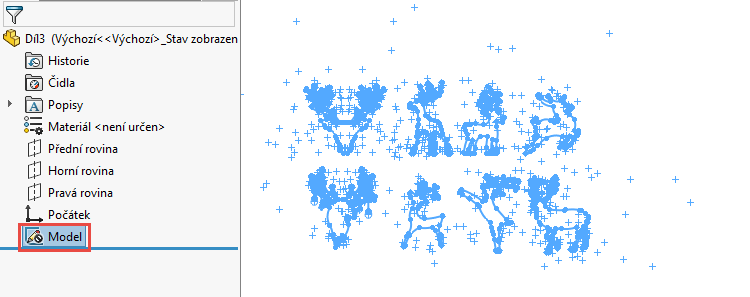

SOLIDWORKS importuje soubor DXF nebo DWG jako referenční skicu.

11-Mujsolidworks-DWG-DXF-import-referencni-skica

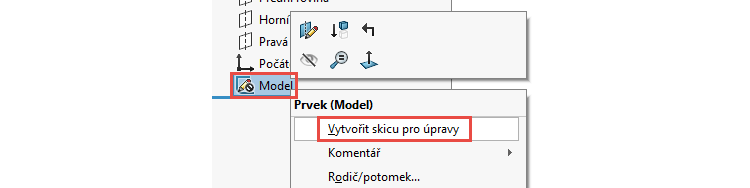

Tip: Importovanou referenční skicu nelze upravovat. Ve FeatureManageru klikněte pravým tlačítkem na referenční skicu a z kontextového panelu nástrojů vyberte příkaz Vytvořit skicu pro úpravy.

1-Mujsolidworks-DWG-DXF-import-referencni-skica

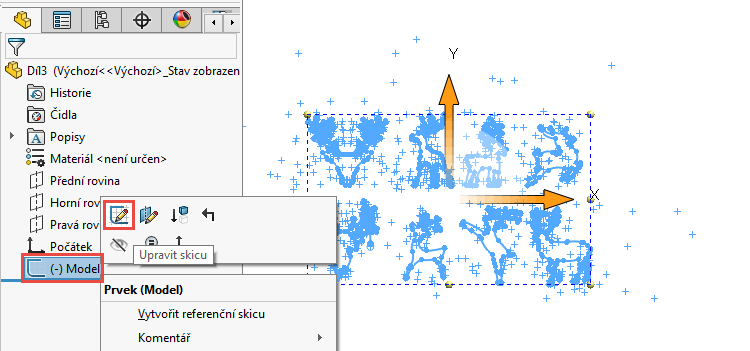

SOLIDWORKS převede referenční skicu na běžnou skicu, kterou můžete upravovat.

12-Mujsolidworks-DWG-DXF-import-referencni-skica

Postup importu je zřetelný i z krátké ukázky (připravil Radoslav Zavřel, SolidVision):



Obrysové entity

V SOLIDWORKSu můžete vytvořit více entit skici pomocí promítnutí obrysu těl v dílu nebo součásti v sestavě na rovnoběžnou rovinu skici. Obrysové entity vytváří parametrická omezení skici na modelu. Pro tvorbu obrysových entit můžete použít funkce Skica a 3D skica na rovině.

Tip: Pokud je aktivní řez, můžete použít příkaz Obrysové entity pouze tehdy, když zrušíte výběr možnosti Pouze grafický řez. V aktivním řezu obrysové entity neobsahují omezení skici a můžete vytvořit obrys součásti, která má jednu instanci v sestavě.

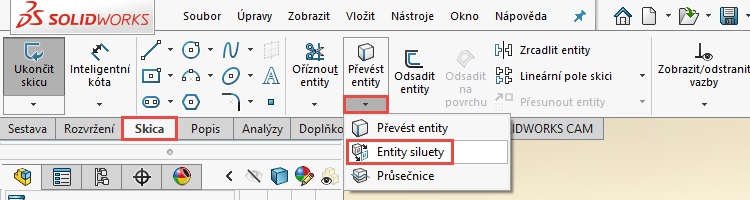

Příkaz Obrysové entity (Entity siluety) je dostupný na záložce SkicaPřevést entityEntity siluety nebo…

6-Mujsolidworks-DWG-DXF-import-referencni-skica

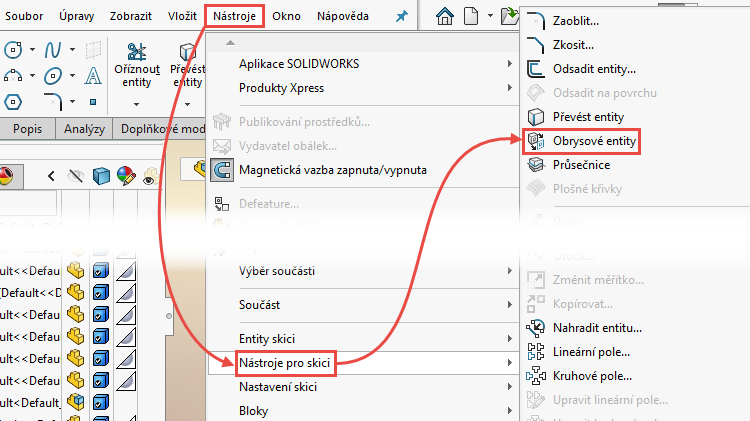

… v menu NástrojeNástroje pro skici Obrysové entity.

5-Mujsolidworks-DWG-DXF-import-referencni-skica



Postup vytváření obrysových entit si můžete vyzkoušet na cvičném příkladu:

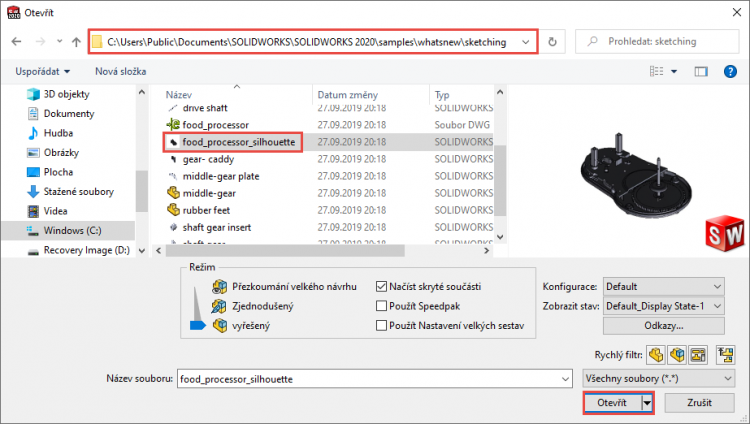

Otevřete si soubor food_processor_silhouette.SLDASM ze složky C:\Users\Public\Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\sketching\.

Pozn.: písmeno jednotky se může lišit podle toho, na kterém z disků máte nainstalovaný SOLIDWORKS.

2-Mujsolidworks-DWG-DXF-import-referencni-skica

Ve FeatureManageru vyberte rovinu Plane4.

3-Mujsolidworks-DWG-DXF-import-referencni-skica

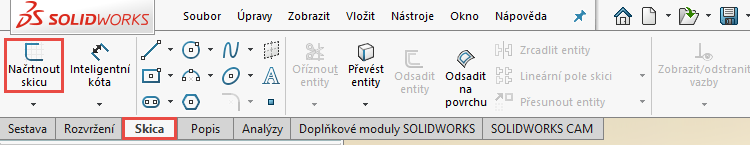

Ze záložky Skica vyberte příkaz Načrtnout skicu.

4-Mujsolidworks-DWG-DXF-import-referencni-skica

Ze záložky SkicaPřevést entity vyberte příkaz Entity siluety.

6-Mujsolidworks-DWG-DXF-import-referencni-skica

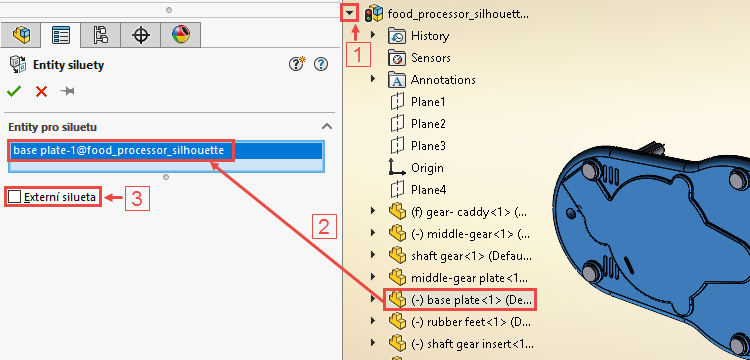

PropertyManageru Entity siluety:

  • v levém horním rohu grafické plochy vyberte malou černou šipku (1), kterou rozbalíte FeatureManager,
  • z FeatureManageru vyberte prvek base plate<1> (2),
  • zrušte možnost Externí silueta (3).

7-Mujsolidworks-DWG-DXF-import-referencni-skica

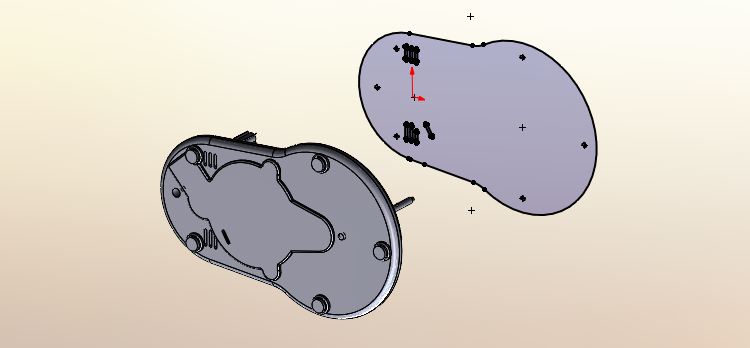

Dokončete vytvoření entity skici vnějšího obrysu a vnitřních entit modelu potvrzovacím tlačítkem. Zkontrolujte v náhledu vytvořenou siluetu.

8-Mujsolidworks-DWG-DXF-import-referencni-skica

Podívejte se na praktické využití obrysových entit (připravil Radoslav Zavřel, SolidVision):
