SolidWorks SimulationXpress: Rozložení napětí v tyči

    / 16. 1. 2014


Tento návod popisuje základní práci v modulu Simulation Xpress při zjišťování rozložení napětí v kovové tyči.

Založte nový dokument dílu.

V Pravé rovině založte náčrt a nakreslete kružnici o průměru čtyřiceti milimetrů.

Vysuňte kružnici příkazem Přidání vysunutím do vzdálenosti dvě stě milimetrů.

V panelu Nástroje vyberte zásuvný modul Simulation Xpress.

V pravém panelu zvolte možnost Další.

Zvolte možnost Přidat uchycení.

Označte čelní plochu tyče a potvrďte výběr.

Po výběru uchycení pokračujte příkazem Další.

Vyberte Přidat sílu.

Označte druhou čelní plochu tyče. Změňte parametr na Vybraný směr a označte ve stromové historii Horní rovinu. Tímto výběrem se definuje zatěžující síla kolmo na hranu tyče. Dále zadejte sílu o velikosti tisíc newtonů.

V pravém panelu zvolte možnost Další.

Definujte materiál příkazem Vybrat materiál.

V knihovně materiálů vyberte Ocel, tyč válcovaná za tepla. Stiskněte tlačítko Použít a pak tlačítko Zavřít.

V pravém panelu zvolte možnost Další.

Nyní stačí zvolit příkaz Spustit simulaci.

Před výsledkem analýzy zkontrolujte průběh zatížení v animaci. Jestliže je animace v pořádku a součást je zatěžována dle předpokladů, zvolte příkaz Ano, pokračovat.

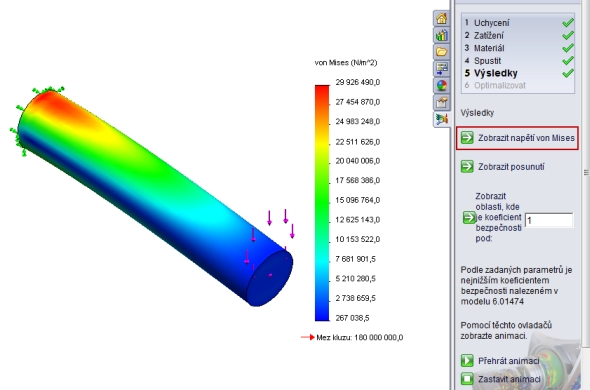

Výsledek pevnostní analýzy dle von Mises.

Výsledek posunutí.

Po zobrazení výsledků klikněte na Zobrazování výsledků bylo dokončeno.

Výsledky analýzy je možné generovat ve zprávě nebo do souboru eDrawings.
