Jaké novinky přinese SOLIDWORKS 2018?

    / 13. 2. 2017

0-SolidWorks-2018-novinky-prerewies-sneak-peek-co-bude-noveho-vylepseni

Poslední den konference SOLIDWORKS WORLD 2017 v Los Angeles přinesl přehled nových funkcí a nástrojů, které již brzy využijete při konstruování – a to v nadcházející verzi SOLIDWORKS 2018. Vývojové oddělení představilo zajímavé novinky pro skicování, práci s běžnými i velkými sestavami. Zaujal 3D Interconnect i příklad generativního navrhování.

V rámci sehrané parodie SolidWorks next TopModeler představili vývojáři společnosti Dassault Systèmes SolidWorks zajímavé novinky, které budou zařazeny do SOLIDWORKSu 2018.

Vylepšení lze rozdělit do kategorií:

  • uživatelské rozhraní,
  • skicování,
  • prvky,
  • sestavy,
  • velké sestavy,
  • SOLIDWORKS 3D Interconnect (přímé načítání souborů třetích stran),
  • správa dokumentace SOLIDWORKS PDM,
  • generativní navrhování.



Uživatelské rozhraní

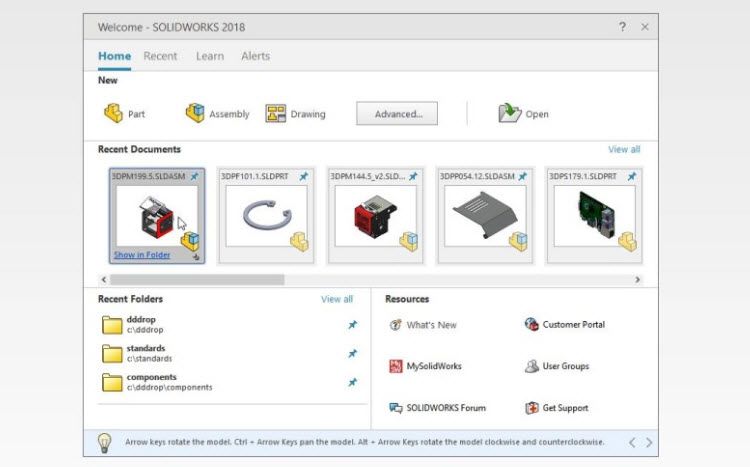

Nové úvodní okno (New SOLIDWORKS Home screen) bude obsahovat tlačítka pro založení nových dokumentů včetně grafického náhledu nedávno otevřených dokumentů, navštívených složek a zdrojů informací

Nové úvodní okno (New SOLIDWORKS Home screen) bude obsahovat tlačítka pro založení nových dokumentů, včetně grafického náhledu nedávno otevřených dokumentů, navštívených složek a zdrojů informací

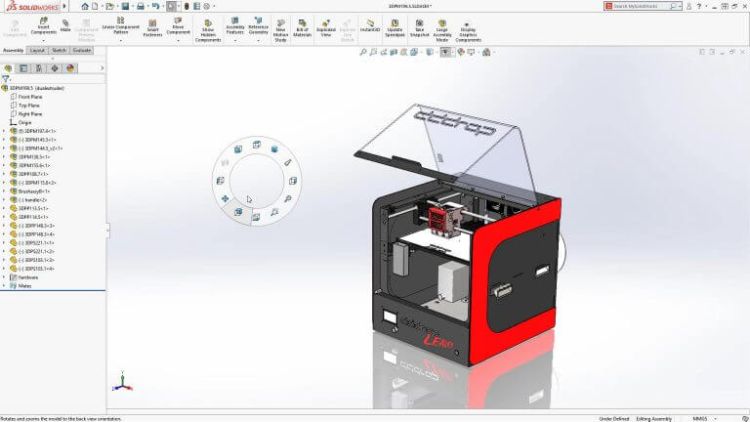

Gesta myši budou podporovat až 12 pozic pro vlastní nastavení nejčastěji používaných příkazů (Expanded mouse gestures)

Gesta myši budou podporovat až 12 pozic pro vlastní nastavení nejčastěji používaných příkazů (Expanded mouse gestures)



Skicování

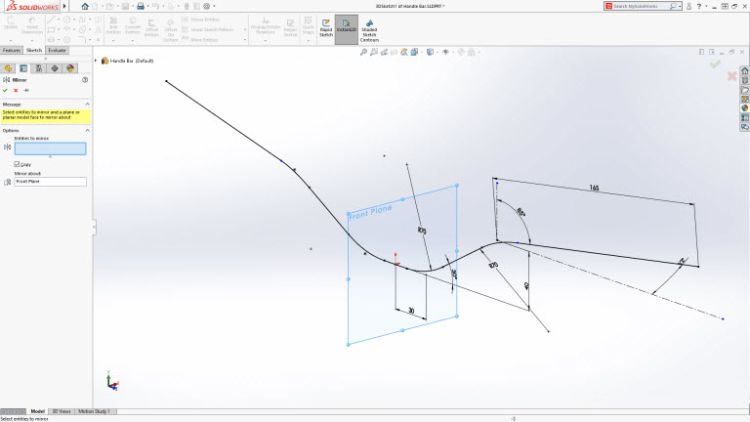

Zrcadlení entit ve 3D skice (Mirror 3D sketch). Entity 2D a 3D skici mohou být zrcadleny podle primární roviny nebo referenční geometrie (Ref planes as symetry reference in 2D and 3D sketch)

Zrcadlení entit ve 3D skice (Mirror 3D sketch). Entity 2D a 3D skici mohou být zrcadleny podle primární roviny nebo referenční geometrie (Ref planes as symetry reference in 2D and 3D sketch)

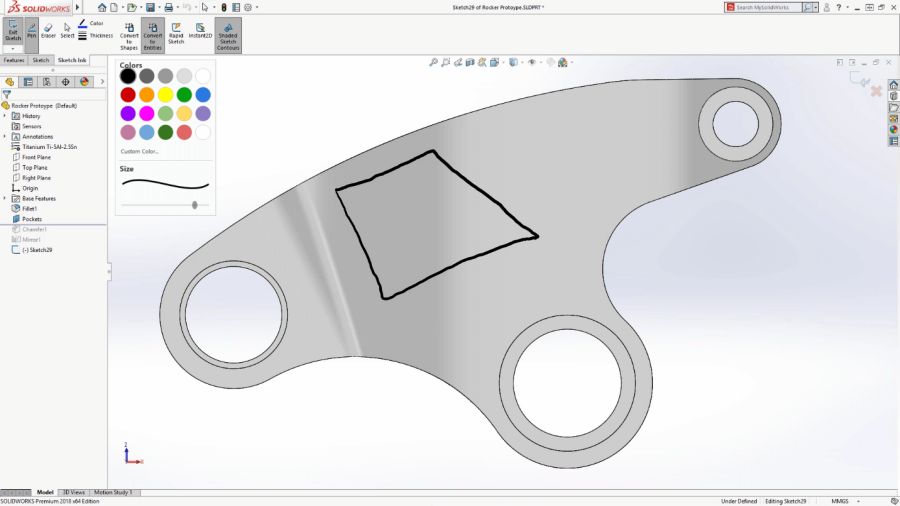

SOLIDWORKS 2018 bude podporovat skicování perem na dotykových zařízeních od společnosti Microsoft (Pen sketching on Microsoft Windows touch screen devices)

SOLIDWORKS 2018 bude podporovat skicování perem na dotykových zařízeních od společnosti Microsoft (Pen sketching on Microsoft Windows touch screen devices)



Sestavy

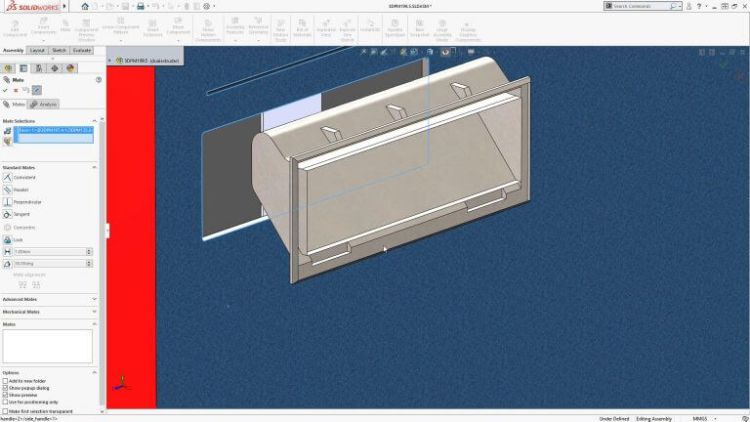

Klávesa Alt dočasně skryje vybranou plochu během vazbení (Alt-to-hide faces during Mate)

Klávesa Alt dočasně skryje vybranou plochu během vazbení (Alt-to-hide faces during Mate)

Tip: Toto vylepšení navrhla technická podpora společnosti SolidVision na základě zpětné vazby uživatelů a podala jej jako námět do žebříčku SOLIDWORKS WORLD 2016 Top Ten List již v loňském roce. I když bylo vylepšení do Top Ten zařazeno, použijeme jej až v SOLIDWORKSu 2018.

Vylepšení je lépe pochopitelné z videa:

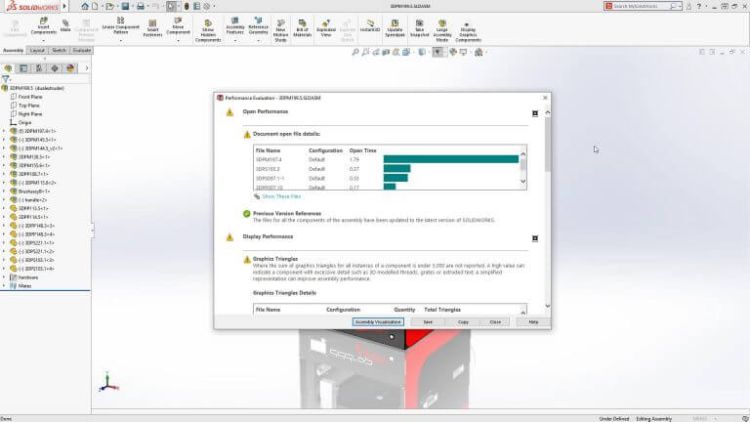

Vylepšený dialog vyhodnocení výkonnosti sestavy (Improved performance evaluation)

Vylepšený dialog vyhodnocení výkonnosti sestavy (Improved performance evaluation)

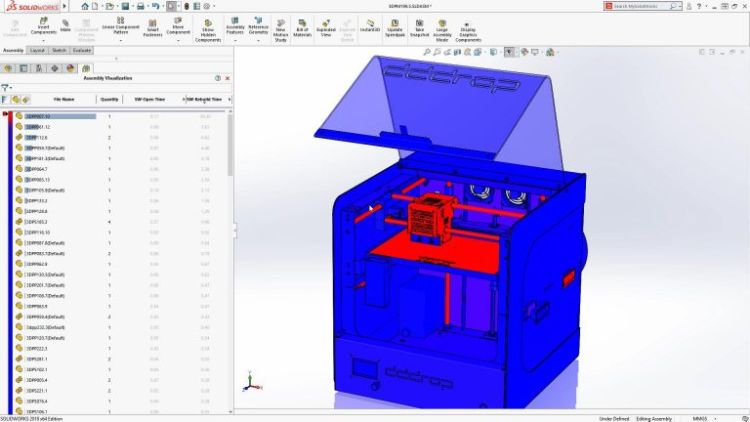

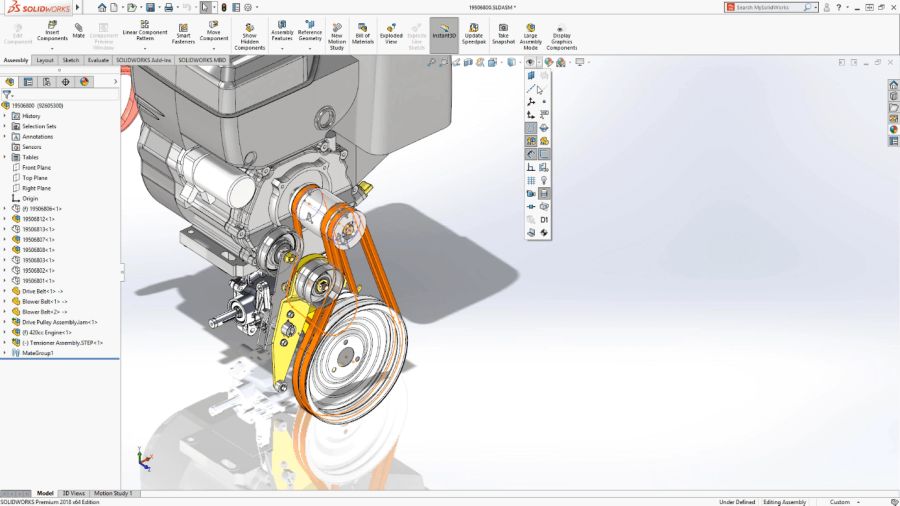

Vylepšené hodnocení vizualizace sestavy (Assembly visualization of SOLIDWORKS performance information)

Vylepšené hodnocení vizualizace sestavy (Assembly visualization of SOLIDWORKS performance information)

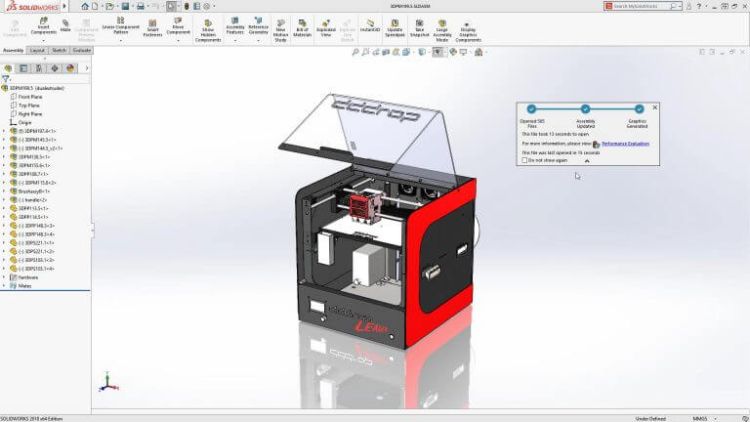

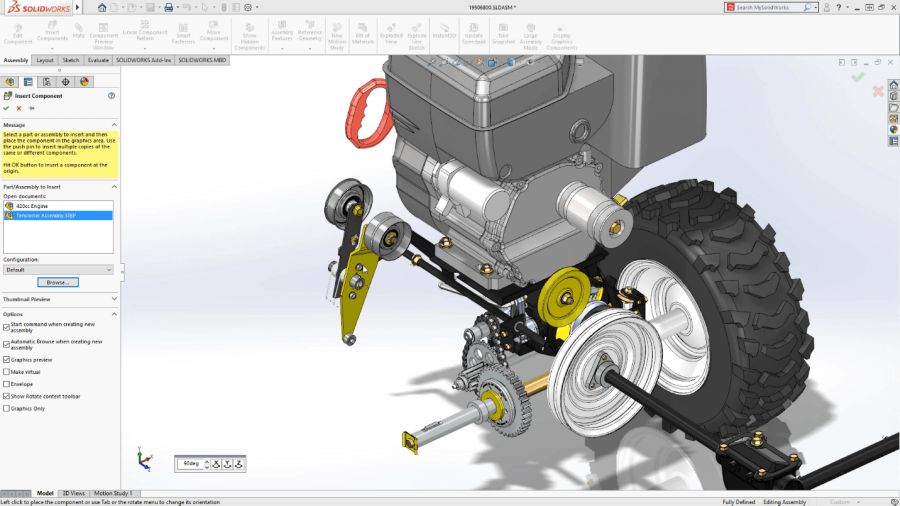

Dialog průběhu otevírání sestavy (Assembly load progress bar)

Dialog průběhu otvírání sestavy (Assembly load progress bar)



Velké sestavy

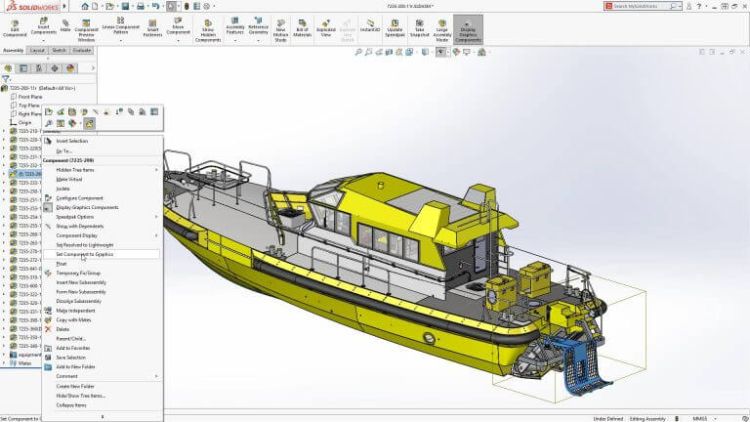

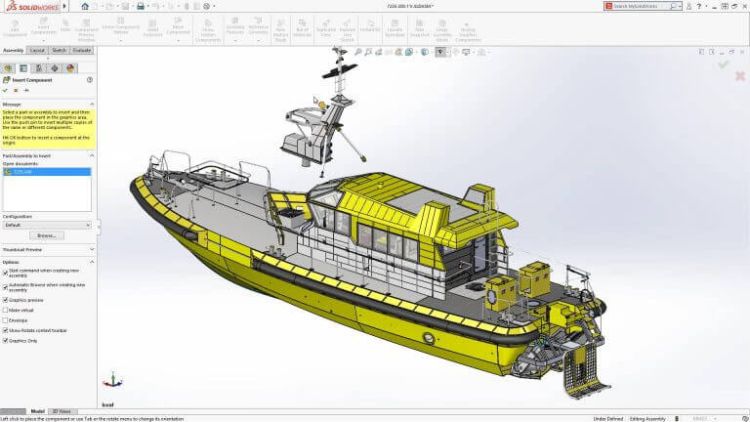

Převedení dílů do nového grafického režimu zvyšující výkon (Revert all data back to graphics to increase performance)

Převedení dílů do nového grafického režimu zvyšující výkon (Revert all data back to graphics to increase performance)

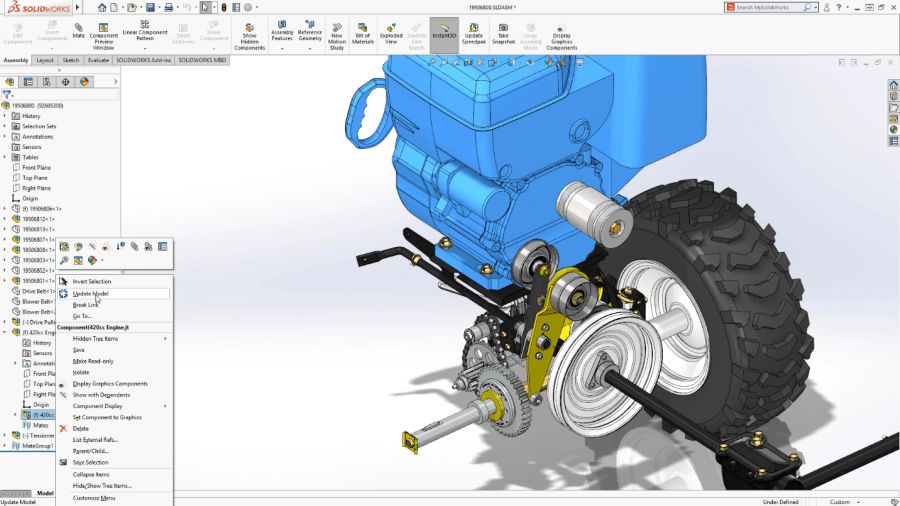

Možnost přepnout díly z nového grafického režimu do zjednodušeného nebo vyřešeného stavu (Can now set multiple objects to resolved in Large Design Review)

Možnost přepnout díly z nového grafického režimu do zjednodušeného nebo vyřešeného stavu (Can now set multiple objects to resolved in Large Design Review)

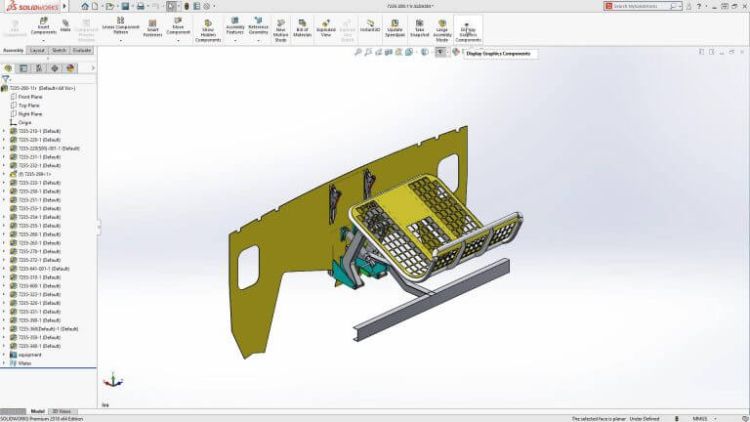

Schopnost vypnout zobrazení dat v novém grafickém režimu (Ability to turn off graphics (scenery) data)

Schopnost vypnout zobrazení dat v novém grafickém režimu (Ability to turn off graphics (scenery) data)

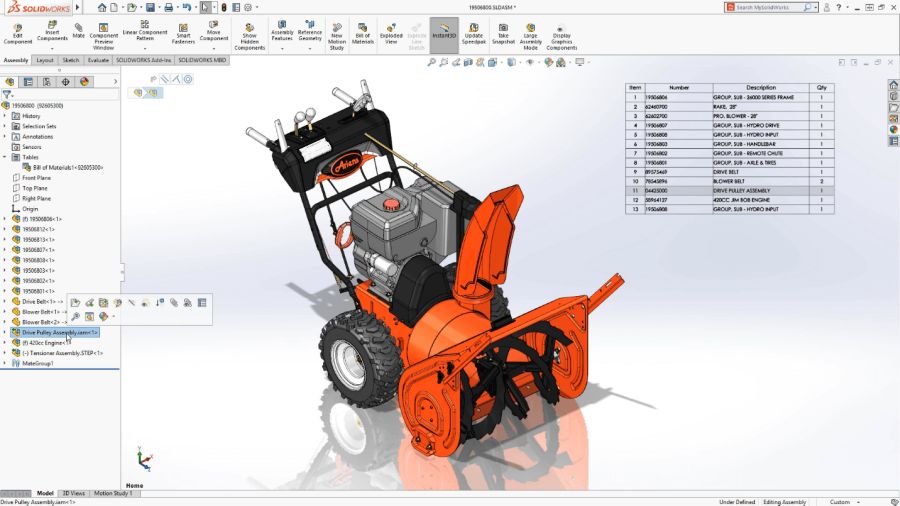

Vazbení v novém grafickém režimu (Mates between graphics only objects)

Vazbení v novém grafickém režimu (Mates between graphics only objects)



SOLIDWORKS 3D Interconnect

Načítání uživatelských vlastností (Read Custom Properities)

Načítání uživatelských vlastností (Read Custom Properities)

Podpora přímého načítání nepoužitých křivek a skic (Support for Curves and Unconsumed Sketches)

Podpora přímého načítání nepoužitých křivek a skic (Support for Curves and Unconsumed Sketches)

Přímé načítání neutrálních formátů STEP, IGES, ACIS, JT (New Formats: STEP, IGES, ACIS, JT)

Přímé načítání neutrálních formátů STEP, IGES, ACIS, JT (New Formats: STEP, IGES, ACIS, JT)

Aktualizace neutrálních formátů v sestavě STEP, IGES, ACIS, JT stejně jako u nativních dat (3D Interconnect Supports Updating Neutral Files)

Aktualizace neutrálních formátů v sestavě STEP, IGES, ACIS, JT stejně jako u nativních dat (3D Interconnect Supports Updating Neutral Files)



Prvky

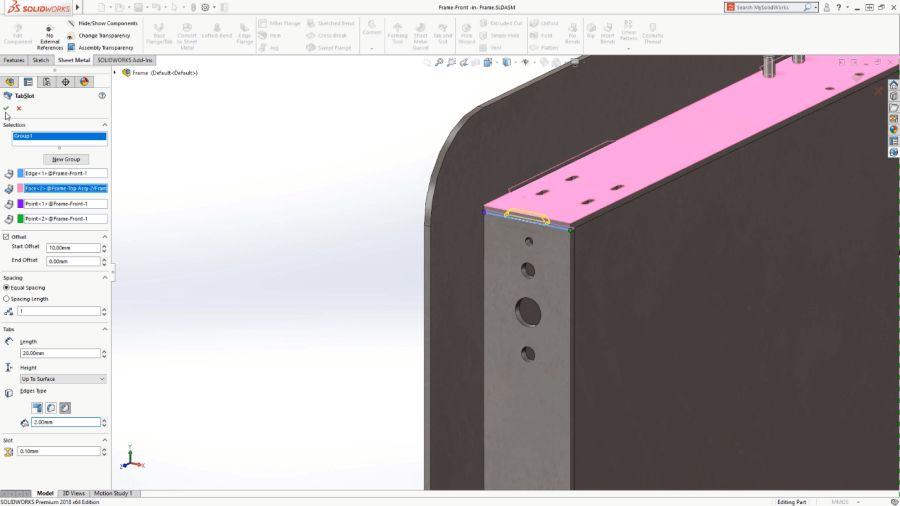

Nový prvek umožní vytvořit spojení pero-drážka v dílech, vícetělových dílech a sestavách. Parametry (rozměry, umístění a počet prvků) se zadají v PropertyManageru (New Tab and Slot feature works in parts, multi-body parts and assemblies)

Nový prvek umožní vytvořit spojení pero-drážka v dílech, vícetělových dílech a sestavách. Parametry (rozměry, umístění a počet prvků) se zadají v PropertyManageru (New Tab-and-Slot feature works in parts, multi-body parts and assemblies)



Správa dokumentace PDM

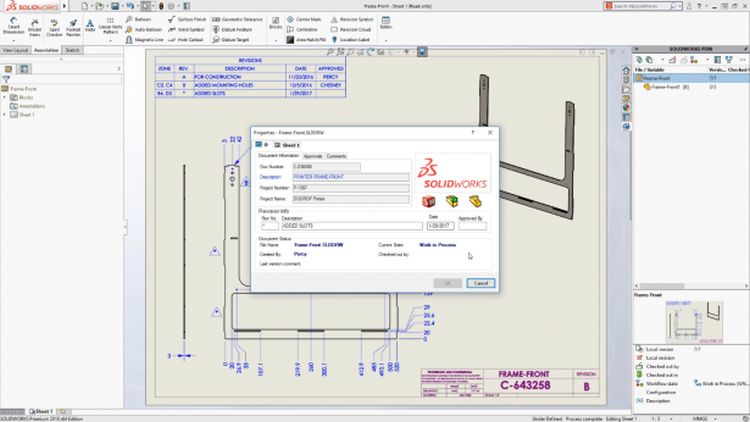

Obousměrná výměna dat v tabulce změn ve výkresu a PDM (SOLIDWORKS PDM Bi-Directional Communication with Revision Table)

Obousměrná výměna dat v tabulce změn ve výkresu a PDM (SOLIDWORKS PDM Bi-Directional Communication with Revision Table)



Generativní navrhování (Generative Design)

Novinkou v SOLIDWORKSu 2018 bude tzv. generativní navrhování (topologická optimalizace). Používá se pro návrh konstrukce vyrobené z minimálního množství materiálu, přičemž ta splňuje všechny požadované funkce s ohledem na pružnost, pevnost a jiná namáhání. Tento typ navrhování se typicky používá pro výrobu aditivními technologiemi.

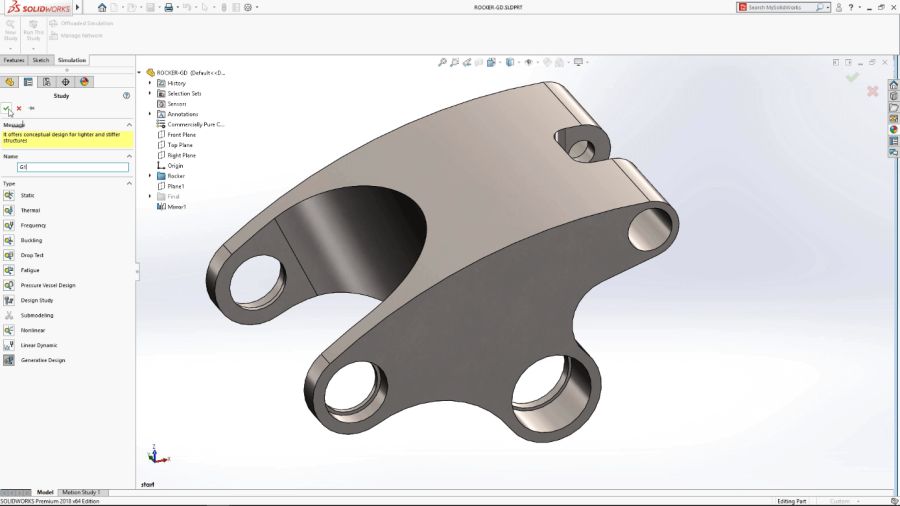

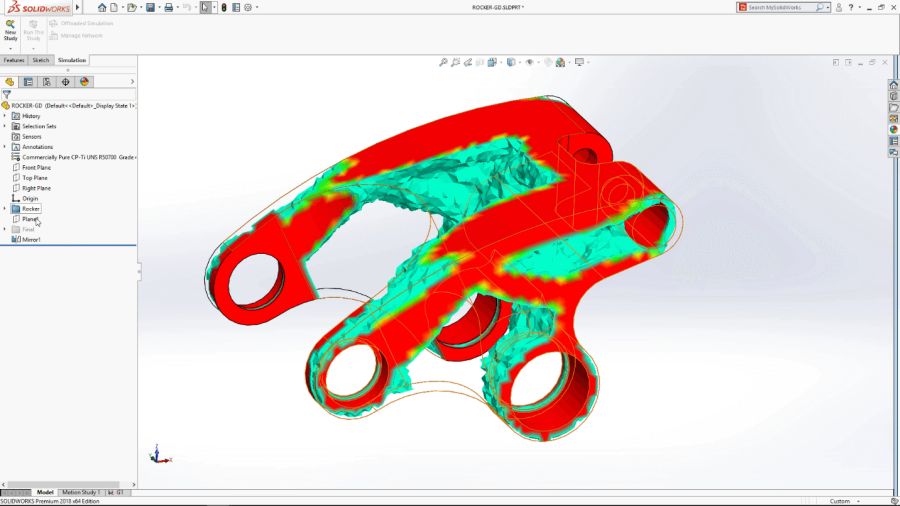

Generativní navrhování (hledání optimálního tvaru výrobku s ohledem na výsledek simulace) bude součástí produktu SOLIDWORKS Simulation (Part of the SIMULATION Product Family)

Generativní navrhování (hledání optimálního tvaru výrobku s ohledem na výsledek simulace) bude součástí produktu SOLIDWORKS Simulation (Part of the SIMULATION Product Family)

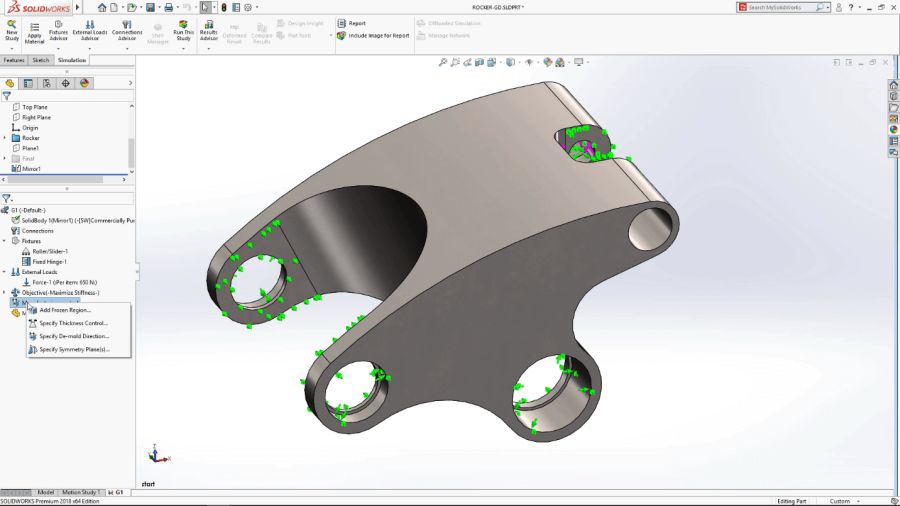

Nastavení okrajových podmínek (SOLIDWORKS 2018 Manufacturing Controls)

Nastavení okrajových podmínek (SOLIDWORKS 2018 Manufacturing Controls)

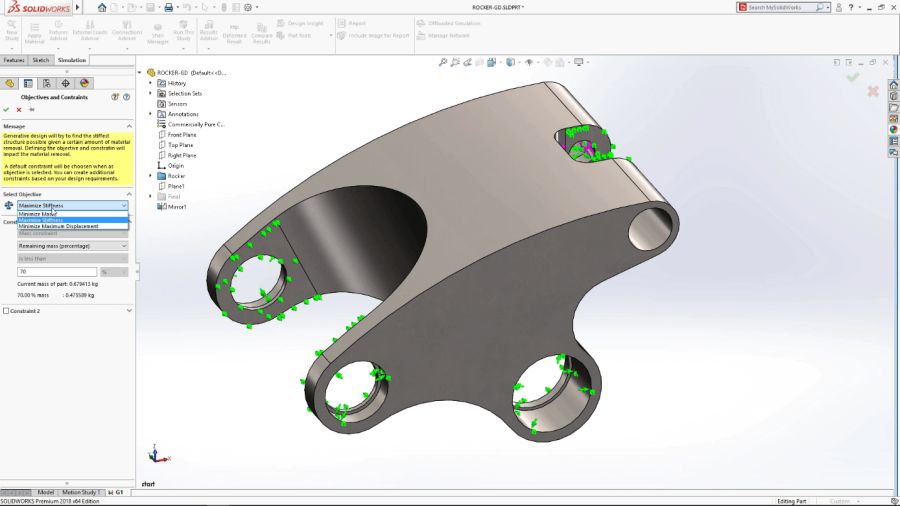

Výpočet optimalizovaného tvaru lze hledat na základě těchto omezujících kritérií: minimalizace hmoty, maximální pevnost, co nemenší deformace (Multiple Objective support)

Výpočet optimalizovaného tvaru lze hledat na základě těchto omezujících kritérií: minimalizace hmoty, maximální pevnost, co nejmenší deformace (Multiple Objective support)

Grafické zobrazení výsledků generativního návrhu v SOLIDWORKS Simulation (Complete SOLIDWORKS Integration with SIMULATION View)

Grafické zobrazení výsledků generativního návrhu v SOLIDWORKS Simulation (Complete SOLIDWORKS Integration with SIMULATION View)

Tip: Pokud vás zajímají podrobnější informace o připravovaných novinkách SOLIDWORKSu 2018, podívejte se na videozáznam pořízený přímo v místě dění celosvětového uživatelského setkání.

Obrázky: Dassault Systèmes SolidWorks
