Tip: Zarovnání a přesouvání skic

    / 16. 9. 2016

11-SolidWorks-Mujsolidworks-nastroje-skici-zarovnani-pocatek-tipy-a-triky

Potřebujete zarovnat skicu k počátku nebo dvě skici vůči sobě? Poradíme vám, jak na to.

Zarovnání skici k počátku

Je-li skica nakreslená mimo počátek (označený červenou šipkou) a nemá vůči němu vytvořené vazby, můžete její kterýkoli bod efektivně zarovnat k počátku bez vytvoření vazby Sjednocená a beze změny rozměrů náčrtu.

1-SolidWorks-Mujsolidworks-nastroje-skici-zarovnani-pocatek-tipy-a-triky

Označte bod skici, který se má zarovnat k počátku.

2-SolidWorks-Mujsolidworks-nastroje-skici-zarovnani-pocatek-tipy-a-triky

V menu NástrojeNástroje skiciZarovnání vyberte příkaz Skica. Vybraný bod se automaticky zarovná s počátek bez vytvoření vazby.

3-SolidWorks-Mujsolidworks-nastroje-skici-zarovnani-pocatek-tipy-a-triky

To, že nedošlo k vytvoření vazby Sjednocená, si můžete všimnout v PropertyManageru nástroje Zobrazit/odstranit vazby (nástroj spustíte ze záložky SkicaZobrazit/odstranit vazby). Díl obsahuje pouze tři vazby Vodorovná a tři vazby Svislá, které vyplývají z entit v náčrtu.

4-SolidWorks-Mujsolidworks-nastroje-skici-zarovnani-pocatek-tipy-a-triky

Alternativní postup pro zarovnání skici je prostřednictvím nástroje Přesunout entity, který naleznete v záložce Skica.

5-SolidWorks-Mujsolidworks-nastroje-skici-zarovnani-pocatek-tipy-a-triky

Postup vyžaduje výběr entit k přesunutí a bodů, odkud kam se má náčrt přesunout. Nástroj je vhodné použít tehdy, nechcete-li přemístit všechny entity náčrtu.

6-SolidWorks-Mujsolidworks-nastroje-skici-zarovnani-pocatek-tipy-a-triky

Zarovnání skic vůči sobě

Při modelování se můžete setkat s náčrty, které obsahují opakující se tvary entit a jejich rozměry. Takové skici lze z existujících dílů kopírovat výběrem ve FeatureManageru a stisknutím klávesové zkratky Ctrl + C. Do nového dílu vložíte skicu klávesovou zkratkou Ctrl + V.

Po vložení skici do nového dílu zpravidla nedojde k zarovnání (umístění) podle představy. Na následujícím příkladu si ukážeme, jak vloženou skicu z jiného dílu zarovnat k počátku nebo entitě (bodu) existující skici, aniž byste museli skicu aktivovat.

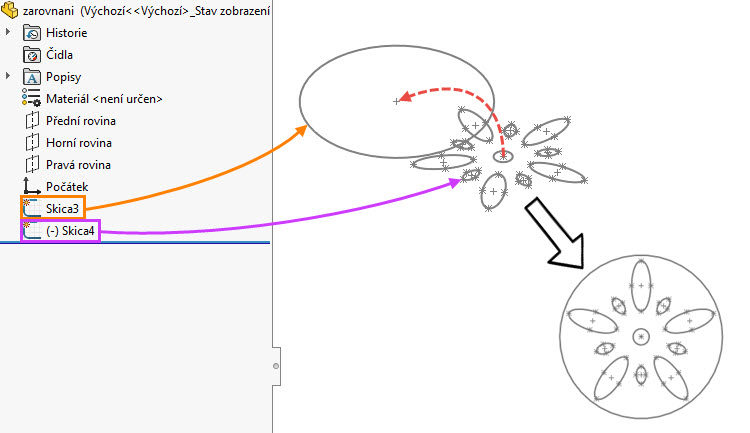

Ve FeatureManageru si můžete všimnout, že díl obsahuje skicu Skica3, jejíž entitou je kružnice se středem v počátku (označený červenou šipkou). Z jiného dílu byla do aktuálního dílu zkopírována skica Skica4, kterou tvoří malá kružnice a elipsy.

7-SolidWorks-Mujsolidworks-nastroje-skici-zarovnani-pocatek-tipy-a-triky

Chcete-li zarovnat skici vůči sobě (v tomto případě středové body kružnic), stiskněte klávesu Ctrl a postupně vyberte středový bod malé kružnice a středový bod velké kružnice. V menu NástrojeNástroje skiciZarovnání vyberte příkaz Skica. Skici se automaticky zarovnají.

9-SolidWorks-Mujsolidworks-nastroje-skici-zarovnani-pocatek-tipy-a-triky
