Jak importovat do SOLIDWORKSu data ve formátu DXF jako 2D skicu

    / 6. 7. 2018

21-SolidWorks-import-DXF-AutoCAD-postup-navod

Soubory DXF nebo DWG můžete importovat do nového nebo existujícího dokumentu dílu SOLIDWORKS jako 2D skicu. V tomto návodu se dozvíte, jak na to.

Ze záložky Soubor vyberte Otevřít. V okně Otevřít vyberte typ datového formátu DXF (1), z cílové složky vybere data pro import (2) a stiskněte tlačítko Otevřít (3).

1-SolidWorks-import-DXF-AutoCAD-postup-navod

Tip: Věděli jste, že AutoCAD DXF (Drawing Exchange Format) je CAD formát vyvinutý firmou Autodesk pro výměnu dat mezi AutoCADem a dalšími programy. Původně byl tento formát, uvedený v roce 1992 jako součást AutoCAD 1.0. zamýšlen jako komunikační formát k DWG, který přesně reprezentuje nativní data AutoCAdz a jehož specifikace není Autodeskem publikována.

V průvodci DXF/DWG import vyberte Vytvořit nový výkres SOLIDWORKSImportovat do nového dílu jako → 2D skica a pokračujte tlačítkem Další.

20-SolidWorks-import-DXF-AutoCAD-postup-navod

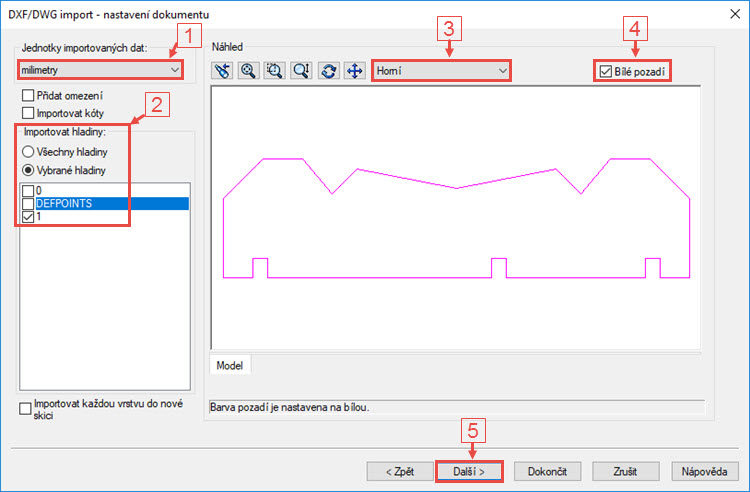

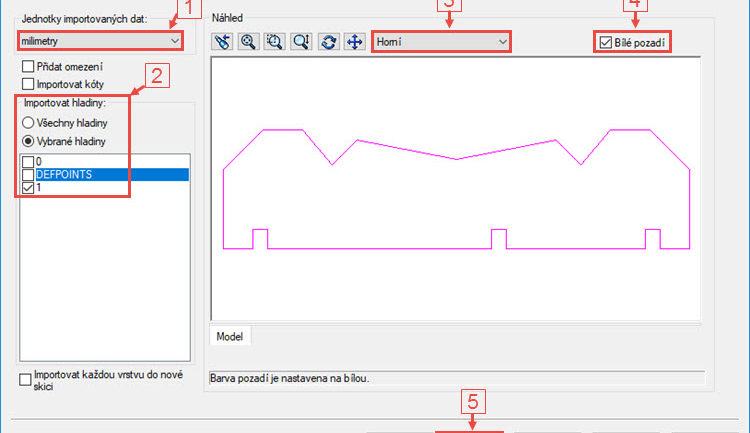

V další záložce dialogového okna proveďte nastavení podle potřeby:

  • vyberte jednotky importovaných dat → milimetry (1)
  • vyberte importované hladiny (2) a sledujte náhled,
  • změňte si orientaci náhledu do pohledu Horní (3),
  • vyberte volbu Bílé pozadí (4) a…
  • … pokračujte tlačítkem Další (5).

21-SolidWorks-import-DXF-AutoCAD-postup-navod

Pokračujte v nastavení formátu listu a pokračujte tlačítkem Dokončit.

22-SolidWorks-import-DXF-AutoCAD-postup-navod

Importovaný soubor DXF do dokumentu dílu v SOLIDWORKSu jako 2D skica.

23-SolidWorks-import-DXF-AutoCAD-postup-navod

Importovaná data ze souboru DXF můžete vložit do existujícího souboru dílu a použít je pro další úpravy, například vysunutí nebo odebrání.

24-SolidWorks-import-DXF-AutoCAD-postup-navod

Tip: Pro další práci s importovanými daty z formátu DXF/DWG se používají příkazy ze záložky nebo plovoucího panelu 2D do 3D. Panel nástrojů 2D do 3D se automaticky zobrazí po importu dat do SOLIDWORKSu.

36-SolidWorks-import-DXF-AutoCAD-postup-navod


Tip: Pokud vás zajímají všechny možné způsoby, jak importovat formáty DXF a DWG do SOLIDWORKSu, podívejte se na článek Jak importovat do SOLIDWORKSu data ve formátu DXF.
