Jak vymodelovat bit do aku vrtačky #9

    / 31. 8. 2019

148-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

Postup modelování bitu zahrnuje základní i pokročilé modelování. Pomocí toho postupu se naučíte vytvářet roviny, používat prvky Přidání rotací, Přidání vysunutím, Zrcadlit, Kruhové pole. Pro tvorbu tvarově komplikovanějších ploch si ukážeme práci s plochami. Podívejte se na tento návod krok za krokem.

Otevřete si model 20190818.SLDPRT a pokračujte v modelování podle návodu.

Tip: Pokud model nemáte, postupujte podle prvního dílu návodu nebo podle poslední fáze modelu, u které jste s konstruováním skončili.

Vytvořte novou skicu na ploše označené červenou šipkou → z kontextového panelu nástrojů vyberte příkaz Načrtnout skicu.

130-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

Ve FeatureManageru vyberte skicu Skica13 a z kontextového panelu nástrojů vyberte příkaz Kolmý k.

131-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

Stiskněte klávesu S a z Panelu zkratek vyberte příkaz Osa.

132-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

Nakreslete svislou osu vpravo od počátku a dbejte pozornost při tvorbě vazeb Sjednocená se zaoblenými hranami modelu.

133-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

Horním gestem myši vyberte příkaz Inteligentní kóta a…

6-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

… zakótujte vzdálenost osy od počátku souřadného systému → 1 mm.

134-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

Ze záložky Skica vyberte příkaz Text.

135-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

PropertyManageru Text:

  • vyberte svislou osu (1),
  • vyberte tlačítko Zarovnat na střed (2),
  • vyberte tlačítko Obrátit svislý (3),
  • vyberte tlačítko Obrátit vodorovný (4),
  • vyberte pole Použít písmo dokumentu (5),
  • stiskněte tlačítko Písmo (6).

136-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

V okně Vybrat písmo:

  • vyberte styl písma Kurzíva,
  • zadejte výšku písma 2 mm a…
  • … stiskněte tlačítko OK.

137-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

Dokončete příkaz Písmo potvrzovacím tlačítkem.

138-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

Ukončete skicu tlačítkem OK (klávesa D).

139-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

Z menu VložitPrvky vyberte příkaz Nabalit.

140-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

PropertyManageru Nabalit:

  • v okně Typ nabalení vyberte tlačítko Vtlačit,
  • v okně Způsob nabalení vyberte tlačítko Analyticky,
  • do pole Parametry nabalení vyberte skicu Skica13, vyberte plochu a zadejte hloubku 1 mm.

141-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Zkontrolujte vizuálně nabalení písma.

142-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

Ze záložky Prvky vyberte příkaz Zaoblit.

143-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

PropertyManageru Zaoblit změňte poloměr zaoblení 0,25 mm a vyberte hrany podle obrázku. Dokončete příkaz potvrzovacím tlačítkem.

144-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

Ze záložky Prvky vyberte příkaz Zaoblit. V PropertyManageru Zaoblit změňte poloměr zaoblení 0,1 mm a vyberte hrany podle obrázku. Dokončete příkaz potvrzovacím tlačítkem.

145-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

Ve FeatureManageru vyberte prvek MateriálUpravit materiál.

146-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

V okně Materiál vyberte materiál Chromovaná nerezová ocel. Stiskněte tlačítka Použít a Zavřít.

147-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod

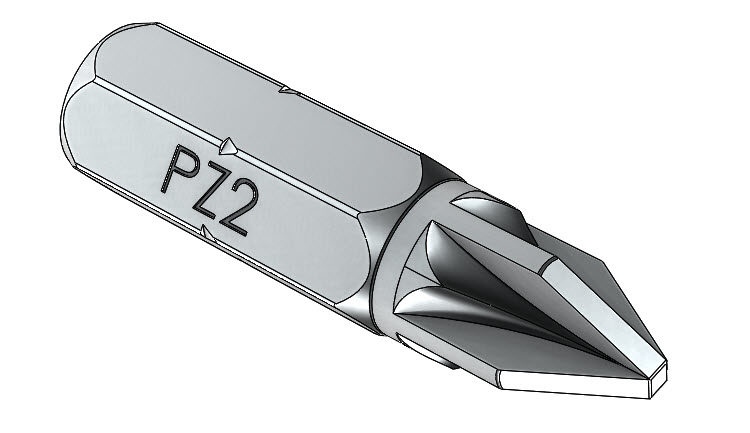

Model bitu je hotový. Uložte si dokument (Ctrl + S).

148-mujsolidworks-bit-aku-vrtacka-postup-tutorial-navod
