Jak vytvořím nové šablony?

Význam vytváření nových šablon spočívá v různých požadavcích od uživatelů a firem. Některé modely potřebujete modelovat v metrických jednotkách, jiné v palcích. Jednu šablonu můžete vytvořit s normou kótování dle ANSI, další s normou ISO. V tomto návodu se dozvíte, jak vytvořit nové šablony.

Z horní nabídky vyberte Možnosti.

30-stare-sablony-aktuaizace-postup-jak-aktualizovat-SOLIDWORKS-template

V okně Možnosti systému (1) přejděte na záložku Umístění souborů (2) a vyberte složku pro Šablony dokumentů (3).

31-stare-sablony-aktuaizace-postup-jak-aktualizovat-SOLIDWORKS-template

Tlačítkem Odstranit (4) smažte všechny stávající složky (5).

32-stare-sablony-aktuaizace-postup-jak-aktualizovat-SOLIDWORKS-template

Tlačítkem Přidat (6) přidejte novou složku, ve které nejsou žádné šablony.

33-stare-sablony-aktuaizace-postup-jak-aktualizovat-SOLIDWORKS-template

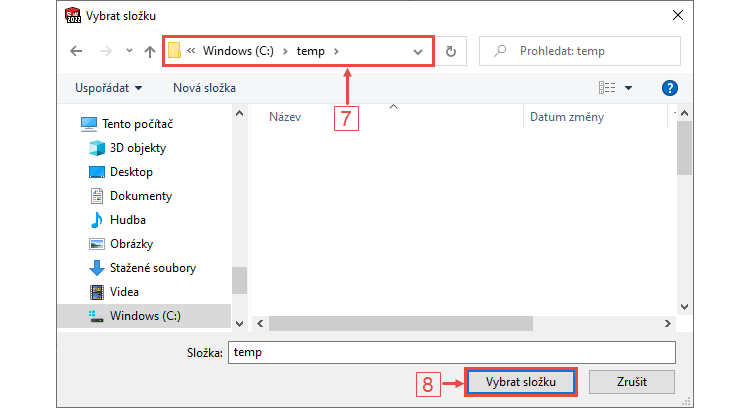

Vyhledejte například složku C:\Temp (7) a výběr potvrďte tlačítkem Vybrat složku (8).

34-stare-sablony-aktuaizace-postup-jak-aktualizovat-SOLIDWORKS-template

V okně Možnosti systému – Umístění souborů potvrďte nastavení tlačítkem OK.

35-stare-sablony-aktuaizace-postup-jak-aktualizovat-SOLIDWORKS-template

Klávesovou zkratkou Ctrl + N vytvořte nový dokument (Díl nebo Sestava).

SOLIDWORKS zobrazí okno Norma jednotek a kót, kde si můžete vybrat jednotky a kótovací normu. Výběr potvrďte tlačítkem OK.

36-stare-sablony-aktuaizace-postup-jak-aktualizovat-SOLIDWORKS-template

Tip: Všimněte si, že SOLIDWORKS zobrazil poznámku o možnostech změny nastavení pro individuální šablony nebo dokumenty, kterou provedete pomocí NástrojeMožnostiVlastnosti dokumentu.

V tuto chvíli SOLIDWORKS ve zmíněné složce C:\Temp vytvoří aktuální „tovární“ šablony, které si následně překopírujte a nastavte podle svých či firemních požadavků.

37-stare-sablony-aktuaizace-postup-jak-aktualizovat-SOLIDWORKS-template



Co musíte vědět o aktualizaci šablon v SOLIDWORKSu?

Aby bylo zaručeno korektní chování šablon, uživatelských vlastností a kosmetických závitů, měli byste vědět základní informace o šablonách a jak je důležité šablony aktualizovat. Podívejte se na další návody související se šablonami, kde se dozvíte více informací:
