Klasické zobrazení

Kde použít inverzní funkci výběru

    / 22. 6. 2016

8-SolidWorks-inverzni-funkce-vyberu-tipy-a-triky

Potřebujete na modelu sestavy vybrat větší množství součástí pro jejich další úpravy? Pak je jednodušší vybrat ty, které nechcete, a použít inverzní funkci výběru.

Jak provést inverzní výběr, si ukážeme na sestavě převodovky, kde ponecháme zobrazené hřídele a ozubená kola.

1-SolidWorks-inverzni-funkce-vyberu-tipy-a-triky

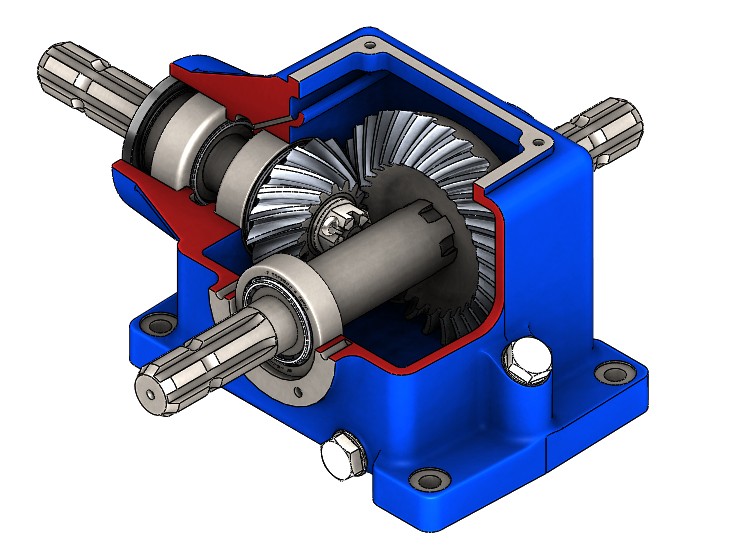

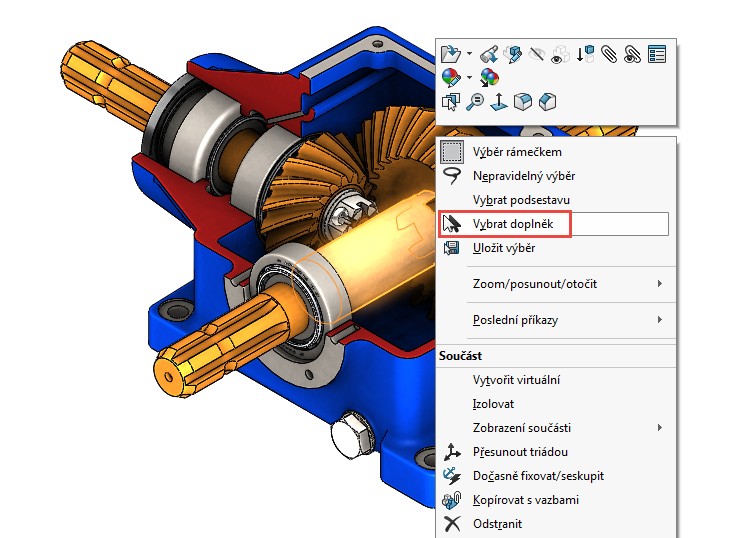

Stiskněte klávesu Ctrl a označte ozubená kola a hřídele. Poté stiskněte pravé tlačítko a z plovoucí nabídky vyberte možnost Vybrat doplněk.

2-SolidWorks-inverzni-funkce-vyberu-tipy-a-triky

Systém provede inverzní výběr.

3-SolidWorks-inverzni-funkce-vyberu-tipy-a-triky

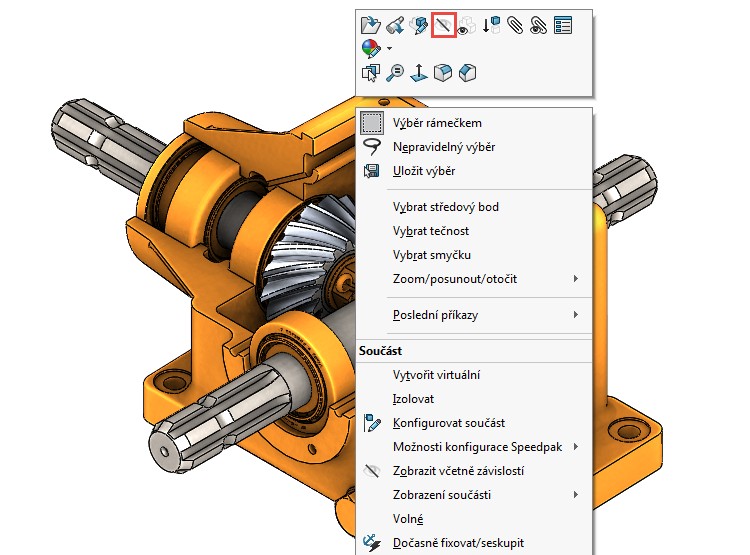

Stiskněte pravé tlačítko a z plovoucí nabídky vyberte funkci Skrýt součásti.

4-SolidWorks-inverzni-funkce-vyberu-tipy-a-triky

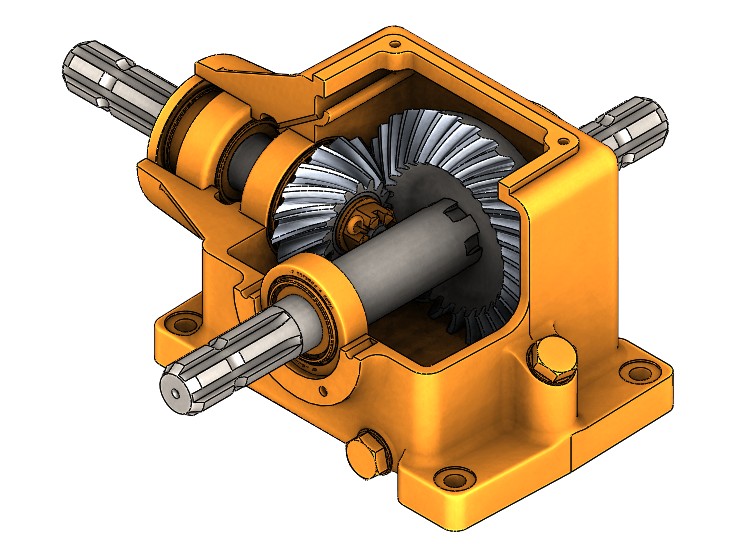

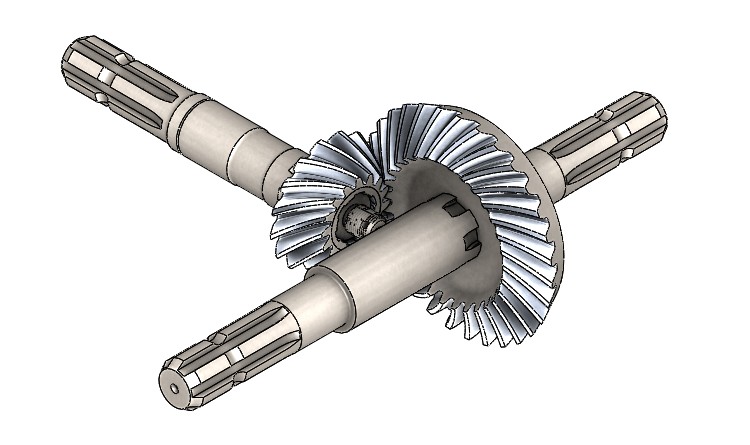

Viditelné jsou pouze hřídele a ozubená kola.

5-SolidWorks-inverzni-funkce-vyberu-tipy-a-triky

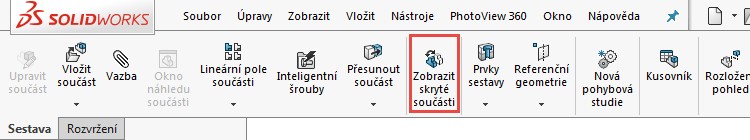

Tip: Pro dočasné zobrazení skrytých součástí použijte funkci Zobrazit skryté součásti ze záložky Sestava.

6-SolidWorks-inverzni-funkce-vyberu-tipy-a-triky

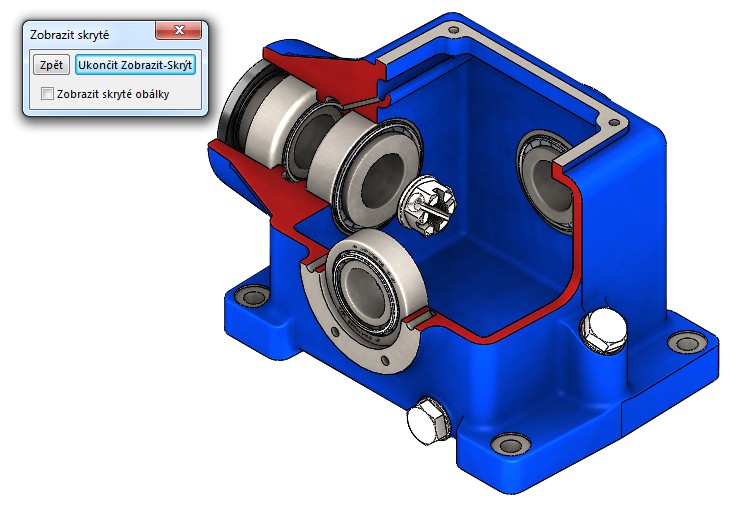

Dočasně zobrazené skryté součásti.

7-SolidWorks-inverzni-funkce-vyberu-tipy-a-triky

Jak efektivně zobrazit nebo skrýt součásti, se dozvíte i v našem tipu Jak přepínat viditelnost těl v sestavách.
