Konstrukční systém: Podpora polí a zrcadlení

    / 13. 5. 2020

25-SOLIDWORKS-2020-novinky-konstrukcni-system-zakriveny-nosnik

Členy konstrukčního systému můžete převádět na pole a zrcadlit pomocí nástrojů Lineární pole, Kruhové pole nebo Zrcadlení. V tomto návodu vám ukážeme, jak na to.

Postup vytvoření lineárního pole prvku konstrukčního systému

Ze složky C:\Users\Public\Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\structure_system (1) si otevřete díl shed.SLDPRT (2).

20-SOLIDWORKS-2020-novinky-konstrukcni-system-zakriveny-nosnik

Ze záložky Prvky vyberte příkaz Lineární pole.

21-SOLIDWORKS-2020-novinky-konstrukcni-system-zakriveny-nosnik

PropertyManageru Lineární pole v poli Směr č. 1:

  • do pole Směr pole vyberte boční hranu označenou červenou šipkou (1),
  • vyberte možnost K odkazu (2),
  • do pole Referenční geometrie vyberte zeleně zvýrazněnou plochu (3),
  • upravte vzdálenost odsazení na hodnotu 500 mm (4),
  • vyberte tlačítko Nastavit počet instancí (5),
  • do pole počet instancí zadejte hodnotu 6 (6).

22-SOLIDWORKS-2020-novinky-konstrukcni-system-zakriveny-nosnik

PropertyManageru Lineární pole v poli Směr č. 1:

  • vyberte možnost Těla,
  • klikněte do pole Konstrukční systém na pole,
  • v grafické ploše vyberte tělo konstrukčního systému.

23-SOLIDWORKS-2020-novinky-konstrukcni-system-zakriveny-nosnik

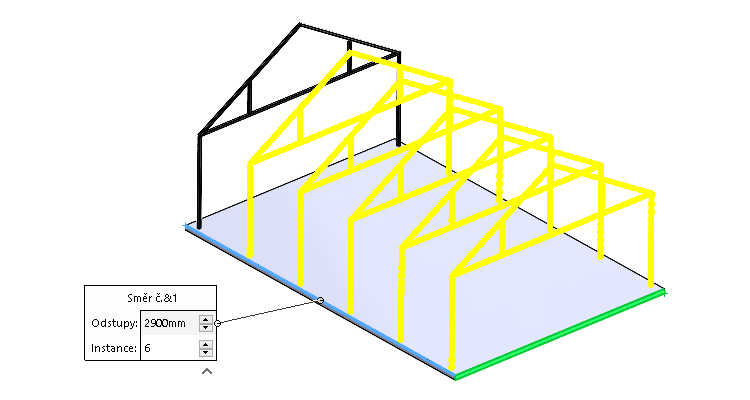

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

24-SOLIDWORKS-2020-novinky-konstrukcni-system-zakriveny-nosnik

Obdobným způsobem můžete těla konstrukčního systéme kopírovat pomocí příkazu Kruhové pole nebo můžete provádět zrcadlení (příkaz Zrcadlit).

Zavřete dokument bez ukládání.
