Plechové díly: Postup modelování objímky #2

    / 17. 7. 2020

93-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Plechové díly se v SOLIDWORKSu modelují pomocí speciálních příkazů, které najdete na záložce Plechové díly. Pokud jste začínajícím uživatelem SOLIDWORKSu, chcete si osvojit skicování a naučit se postup modelování plechových dílů, pak se podívejte na náš návod krom za krokem.

Otevřete si soubor 20200705.SLDPRT a pokračujte v modelování.

Ze záložky Plechové díly vyberte příkaz Základní plech/ouško.

23-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Tip: Pokud záložku Plechové díly nevidíte, zobrazte si ji. Klikněte na některou ze záložek v CommandManageru a z menu Záložky vyberte záložku Plechové díly.

24-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

PropertyManageru Základní plech:

  • v poli Směr č. 1 vyberte možnost Symetricky (1),
  • zadejte vzdálenost vysunutí 45 mm (2),
  • zadejte tloušťku plechu 1,2 mm (3),
  • definuje poloměr ohybu 1 mm (4),
  • přídavek na ohyb vyberte K-faktor (5),
  • zadejte hodnotu K-faktoru 0,5 (6).

25-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Nyní si plech narovnáme, abychom mohli vytvořit odlehčení. Ze záložky Plechové díly vyberte příkaz Narovnat.

26-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

PropertyManageru Narovnat:

  • vyberte pevnou plochu označenou červenou šipkou (1),
  • stiskněte tlačítko Vybrat všechny ohyby (2).

27-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Dokončete příkaz potvrzovacím tlačítkem.

Vyberte plochu (1) a z kontextového panelu nástrojů vyberte příkaz Načrtnout skicu (2).

28-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Skica se bude lépe upravovat v orientaci kolmé na rovinu skici. Ve FeatureManageru vyberte skicu a z kontextového panelu nástrojů vyberte příkaz Kolmý k.

29-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Panelu zkratek vyberte příkaz Osa.

30-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Umístěte počáteční bod osy do středového bodu čáry (symbol vazby Středový bod musí být ve žlutém poli).

31-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Koncový bod umístěte do středového bodu obrysové hrany pod počátkem.

32-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Panelu zkratek vyberte příkaz Středová rovná drážka.

33-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Umístěte střed drážky do středového bodu svislé osy (1).

34-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

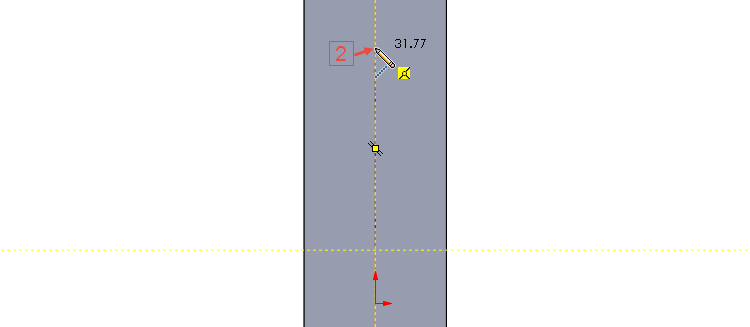

Umístěte střed oblouku drážky přibližně v místě, jak je uvedeno na obrázku (2). Udržujte svislý směr.

35-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Tažením a kliknutí dokončete drážku (3).

36-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Postup opakujte a naskicujte vodorovnou středovou rovnou drážku.

37-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Horním gestem myši vyberte příkaz Inteligentní kóta a zakótujte svislou drážku. Poloměr drážky je 6 mm a vzdálenost středů oblouků je 60 mm.

38-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Zakótujte vodorovnou drážku. Poloměr drážky je 4 mm a největší vzdálenost oblouků je 40 mm. Takovou kótu vytvoříte tehdy, budete-li držte během kótování klávesu Shift. V opačném případě byste kótovali vzdálenost středů oblouků.

39-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Ze záložky Plechové díly vyberte příkaz Odebrání vysunutím.

40-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

PropertyManageru Odebrat vysunutím:

  • v poli Směr č. 1 vyberte možnost Skrz vše,
  • do pole Vybrané obrysy vyberte pět obrysů z grafické plochy.

41-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Zkontrolujte vizuálně model a uložte si dokument (Ctrl + S).

42-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Nyní vrátíme model do ohnutého stavu. Ze záložky Plechové díly vyberte příkaz Ohnout.

43-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

PropertyManageru Ohnout je předem vybrána pevná plocha. Vzhledem k tomu, že chceme vybrat všechny ohyby k ohnutí, stiskněte tlačítko Vybrat všechny ohyby. Dokončete ohnutí potvrzovacím tlačítkem.

44-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Zkontrolujte vizuálně model a detailněji se podívejte na způsob odebrání drážek.

45-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Uložte si dokument (Ctrl + S) a pokračujte v modelování podle třetího dílu návodu.
