Příklad k procvičení: Vahadlo #1

    / 19. 5. 2021

141-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Učíte se pracovat v SOLIDWORKSu a hledáte zadání pro začátečníky? Připravili jsme zadání (výkres), podle kterého si můžete procvičit znalosti skicování a modelování. Podívejte se na výkresovou dokumentaci a vyzkoušejte si zkonstruovat model sami. Pokud si nebudete vědět rady, připravili jsme návod s komentáři krok za krokem.

Před zahájením modelování se podívejte na zadání (výkres). Nastudujte se jednotlivé pohledy, kóty a poté si zkuste modeovat díl sami. Pokud si nebudete vědět rady nebo budete chtít zkontrolovat postup s tím, který jsme pro vás připravili, pokračujte dále do tohoto příspěvku.



Založení nového dílu

Spusťte si SOLIDWORKS a v okně Nový dokument SOLIDWORKS vyberte Díl a stiskněte tlačítko OK.

20-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Stiskněte klávesovou zkratku Ctrl + S pro uložení souboru. V okně Uložit jako vyhledejte nebo si vytvořte na disku C: novou složku Mujsolidworks.cz a do složky cviceni uložte soubor. Do pole Název souboru uveďte unikátní název souboru — například datum, kdy jste zahájili modelování → 20210519-001 (2). Do pole Popis uveďte velkými písmeny VAHADLO #1. Dokončete uložení souboru tlačítkem Uložit (3).

21-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Tip: Všimněte si, že datový formát dílu v SOLIDWORKSu má zkratku SLDPRT.



Výběr roviny skicování

Pro volbu roviny skicování použijeme primární rovinu. Ve FeatureManageru vyberte rovinu Horní a z kontextového panelu nástrojů vyberte příkaz Načrtnout skicu (2).

22-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner



Skicování kružnic

Pravým gestem myši vyberte příkaz Kružnice. Pravé gesto vyvoláte stištěním a držením pravého tlačítka myši a současným tažením doprava.

23-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Tip: příkaz Kružnice najdete i na záložce CommandManageru Skica nebo v Panelu zkratek. Panel zkratek si zobrazíte u kurzoru myši klávesou S.

18-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Umístěte kurzor do počátku (1) a levým tlačítkem potvrďte umístění středu kružnice. Všimněte si, že se u kurzoru myši zobrazí symbol vazby Sjednocená ve žlutém poli (2). Pokud je vazba ve žlutém poli, vytvoří se vazba automaticky.

24-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Tažením roztáhněte kružnici a levým tlačítkem potvrďte její průměr (1). Není nutné pozorovat velikost poloměru, který je viditelný vpravo nahoře u kurzoru myši. Přesný rozměr určíme kótou.

25-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Nyní si můžete všimnout, že skica obsahuje symbol vazby Sjednocená v zeleném poli.

19-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Tip: Pokud byste s odstupem času potřebovali vazbu odstranit, stačí vybrat zelené pole a klávesou Delete provedete vymazání vazby ze skici.

Stejným způsobem vytvořte dvě kružnice (1 a 2). Kružnici vpravo naskicujte tak, aby její střed ležel pod pomyslnou vodorovnou čárou vedoucí od počátku.

26-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner



Skicování konstrukčních čar

Skicování os lze udělat pomocí příkazu Osa, který naleznete v Panelu zkratek (vyvoláte jej po stisknutí klávesy S) nebo ze záložky Skica.

17-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

V tomto návodu si ukážeme, jak naskicovat přímky a následně změnit jejich zobrazení v konstrukční geometrii (osy). Levým gestem myši vyberte příkaz Přímka.

27-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Levým tlačítkem umístěte počátek přímky do počátku (1) a dbejte pozornost na vytvoření vazby Soustředná (2).

28-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Pokračujte ve skicování přímky a umístěte její koncový bod do středu kružnice vlevo dole (1). Zároveň pozorujte, aby se zobrazila vazba Soustředná ve žlutém poli (2).

29-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

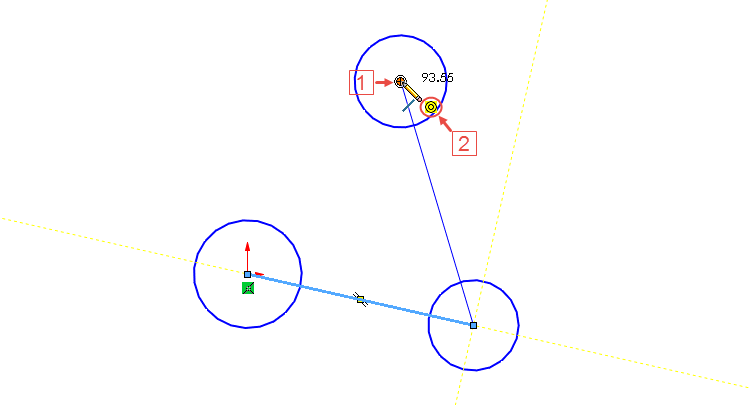

Pokračujte ve skicování druhé přímky tak, aby její koncový bod ležel ve středu horní kružnice. Klávesou Esc zrušte skicování přímky a druhým kliknutím zrušte výběr přímek.

30-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Tip: Všimněte si, že po přidání automatických vazeb Soustředná se ve skice nezobrazují její symboly. Nejedná se o chybu.



Změna přímky v konstrukční geometrii

Nyní změníme přímky v konstrukční čáry. Stiskněte klávesu Ctrl pro provedení hromadného výběru a z grafické plochy vyberte přímky (12). Následně vyberte z kontextového panelu příkaz Konstrukční geometrie (3).

31-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Klávesou Esc zrušte výběr entit a vizuálně zkontrolujte, že se přímky změnily v konstrukční čáry (osy).



Kótování

Horním gestem vyberte příkaz Inteligentní kóta.

32-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Vyberte kružnici levým tlačítkem.

33-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Táhněte kurzorem mimo místo výběru kružnice a druhým kliknutím umístěte pozici kóty.

34-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

V okně Upravit změňte hodnotu na 55 mm a dokončete změnu potvrzovacím tlačítkem (zelená fajfka).

35-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Příkaz pro kótování zůstává nadále aktivní. Pokračujte v kótování zbývajících kružnic: 45 mm35 mm.

36-Ucime-se-SOLIDWORKS-navod-postup-tutorial-krok-za-krokem-cviceni-beginner

Uložte si dokument (Ctrl + S) a pokračujte v modelování podle druhého dílu návodu.
