Postup modelování lžíce: Zadání

    / 28. 3. 2019

90-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

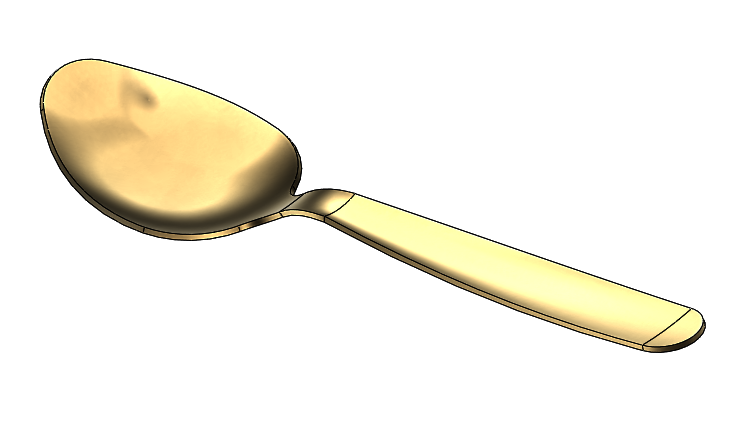

Model lžíce vyžaduje pokročilé znalosti modelování. Naučíte se vytvářet složitější skici, pracovat s povrchovými těly, ořezávat je a vytvářet z nich objemová těla. Podívejte se na náš návod, jak vymodelovat lžíci – krok za krokem.

Před tím, než se pustíte do modelování, podívejte se na zadání – výkres. Zadání obsahuje všechny kóty a řezy, které jsou nezbytné kro vytvoření objemového modelu. Postup tvorby modelu však spočívá ve skici, která má tvar lžíce při pohledu shora. Další skica obsahuje profil lžíce při pohledu z boku. Tato skica slouží pro vytvoření povrchů, které se sešijí v jedno povrchové tělo. Pomocí první skici se ořeže povrch, kterému se přidá tloušťka 1 mm.

92-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

Zkuste si vymodelovat lžící sami. Pokud si nebudete vědět rady, nahlédněte do našeho návodu.
