Klasické zobrazení

Příklad k procvičení pro začátečníky #1: Výkres

    / 6. 10. 2019

128-SolidWorks-pro-zacatecniky-navod-postup-tutorial

Jste začínající uživatel SOLIDWORKSu a chcete se naučit základní postup modelování bez nadbytečného teoretického výkladu? Podívejte se na náš návod, který vás uvede do prostředí konstrukčního CAD řešení SOLIDWORKS. Naučíte se základní principy modelování jako je například vytváření skici, skicování, vazbení, kótování, vysunování, odebírání, tažení po křivce a kruhové pole.

Příklad k procvičení pro začínající uživatele SOLIDWORKSu vychází z výkresu, který obsahuje všechny nezbytněn nutné informace pro výrobu dílu. Výkres obsahuje nárys, půdorys, bokorys a dva izometrické pohledy – celkový pohled na model a pohled v řezu s ohledem na vnitřní zaoblené plochy.

3D model armatury:

119-SolidWorks-pro-zacatecniky-navod-postup-tutorial

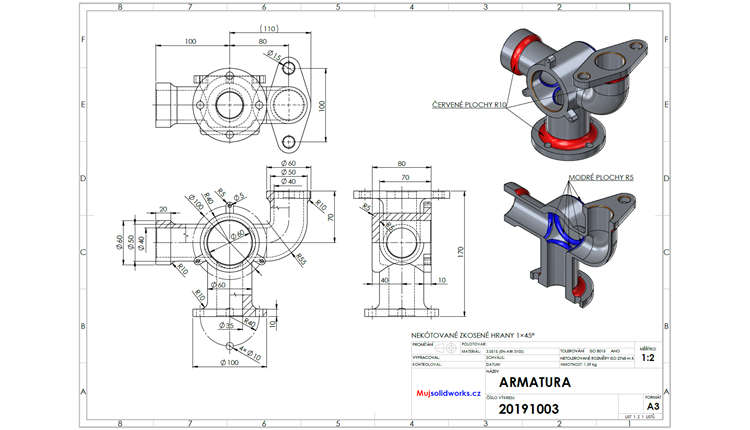

Výkres:

121-SolidWorks-pro-zacatecniky-navod-postup-tutorial

Nárys:

122-SolidWorks-pro-zacatecniky-navod-postup-tutorial

Bokorys:

123-SolidWorks-pro-zacatecniky-navod-postup-tutorial

Půdorys:

124-SolidWorks-pro-zacatecniky-navod-postup-tutorial

Izometrický pohled celkový:

126-SolidWorks-pro-zacatecniky-navod-postup-tutorial

Izometrický pohled v řezu:

125-SolidWorks-pro-zacatecniky-navod-postup-tutorial

Razítko:

127-SolidWorks-pro-zacatecniky-navod-postup-tutorial

Prostudujte si výkresovou dokumentaci a pokračujte v modelování podle našeho návodu krok za krokem.
