SOLIDWORKS 2022: Jak rychle zobrazit referenční geometrii

    / 7. 12. 2021

14-SOLIDWORKS-2022-user-interface-uzivatelske-rozhrani-novinky

V referenční geometrii nastala zajímavá změna, která vám pomůže s výběrem osy nebo roviny přímo v grafické ploše. Podívejme se společně, jak na to.

Aktivní zobrazení referenční geometrie

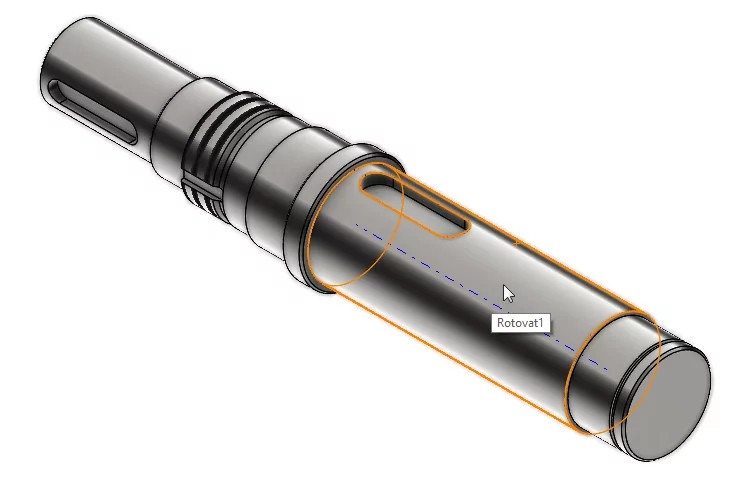

Pokud najedete kurzorem nad válcovou plochu nebo povrch, automaticky se zobrazí pomocná osa. Tu můžete následně použít pro výběr entit do PropertyManageru.

10-SOLIDWORKS-2022-user-interface-uzivatelske-rozhrani-novinky

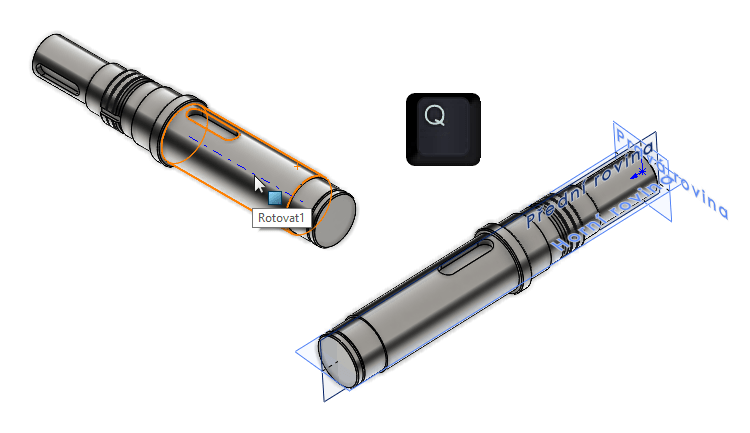

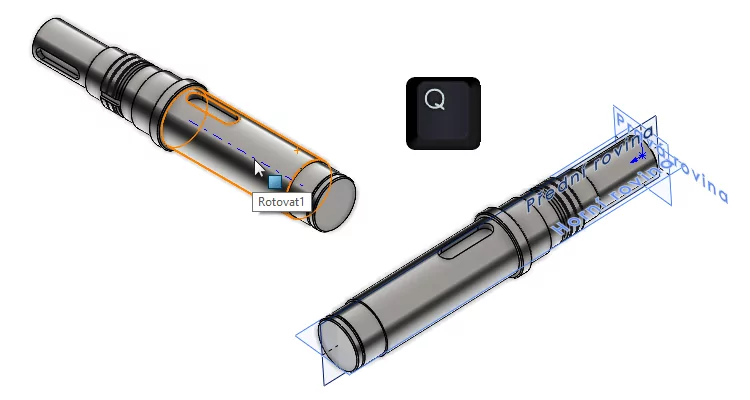

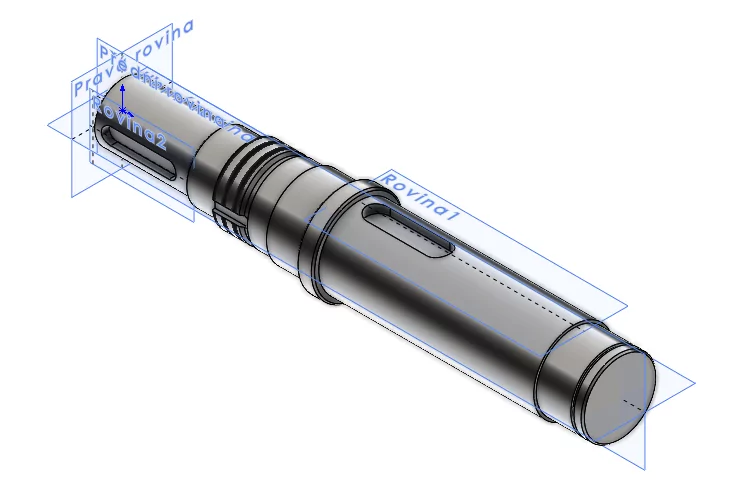

Když stisknete klávesu Q, zobrazí se primární i referenční roviny modelu.

12-SOLIDWORKS-2022-user-interface-uzivatelske-rozhrani-novinky

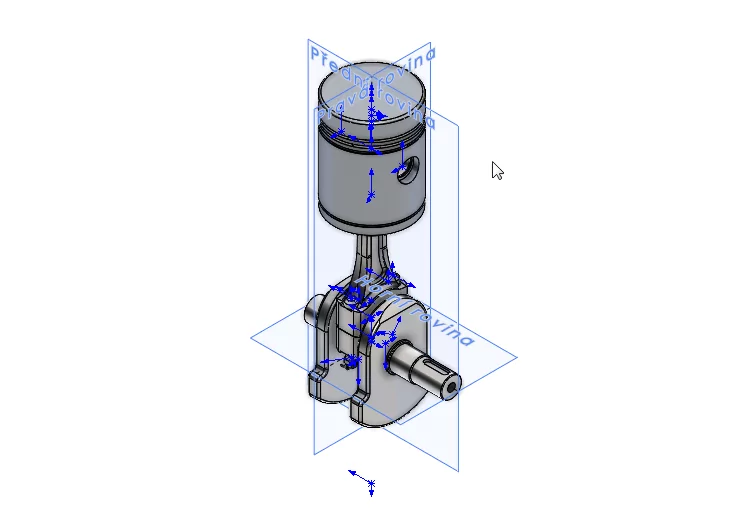

Pokud najedete kurzorem do grafického prostoru v sestavě, zobrazí se referenční roviny celé sestavy.

13-SOLIDWORKS-2022-user-interface-uzivatelske-rozhrani-novinky

Tento aktivní způsob zobrazování referenční geometrie využijete při vazbení (příkaz Vazba), měření (příkaz Změřit) nebo pro kopírování prvků/těl prostřednictvím polí (například Kruhové pole) a pro další řadu příkazů.
