SOLIDWORKS 2022: Jak vyloučit neúspěšné součásti v řezu

    / 17. 1. 2022

0-SOLIDWORKS-2022-postup-novinky-vylouceni-soucasti-z-rezu

Pokud SOLIDWORKS nemůže vypočítat řez v sestavě, můžete nově vyloučit součásti způsobující selhání. V tomto tipu vám prozradíme více informací, jak na to.

Postup vyloučení neúspěšných součástí v řezu

V sestavě vyberte z panelu Průhledné zobrazení možnost Řez.

2-SOLIDWORKS-2022-postup-novinky-vylouceni-soucasti-z-rezu

PropertyManageru Řez nastavení provedení řezu a potvrďte tlačítko OK.

3-SOLIDWORKS-2022-postup-novinky-vylouceni-soucasti-z-rezu

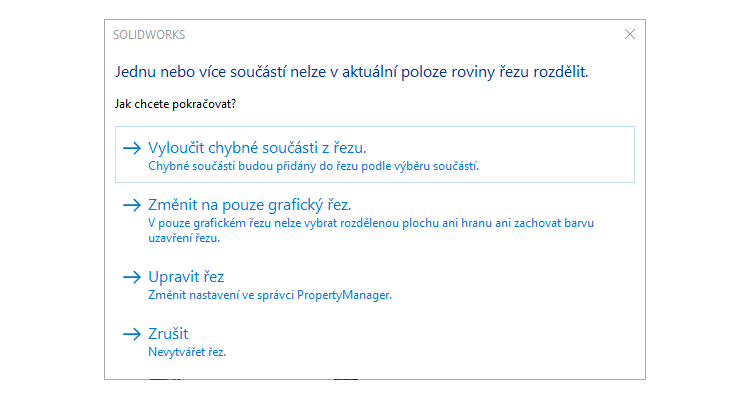

Pokud jednu nebo více součástí nelze v aktuální poloze roviny řezu rozdělit, zobrazí se hlášení, ze kterého máte na výběr:

  • Vyloučit chybné součásti z řezu: Chybné součásti budou přidány do řezu podle výběru součástí.
  • Změnit na pouze grafický řez: V tomto grafickém řezu nelze vybrat rozdělenou plochu ani hranu ani zachovat barvu uzavření řezu.
  • Upravit řez: Můžete upravit nastavení v PropertyManageru Řez.
  • Zrušit: Nevytvoříte řez.

1-SOLIDWORKS-2022-postup-novinky-vylouceni-soucasti-z-rezu

Pokud vyberete první možnost Vyloučit chybné součásti z řezu, ve správci PropertyManageru Řez se chybné součásti přesunou do části Řez podle součásti a je vybrána možnost Vyloučit vybrané. (pozn.: po výběru možnosti Vyloučit chybné součásti z řezu se zobrazí řez a PropertyManager Řez se skryje)

Tip: Volitelně můžete zobrazit seznam vyloučených součástí. Zrušte zobrazení v řezu a opětovně vyberte tento příkaz. V PropertyManageru Řez si prohlédněte pole Řez podle součástí.

4-SOLIDWORKS-2022-postup-novinky-vylouceni-soucasti-z-rezu

Pokud přepnete pouze do grafického řezu, bude ve správci PropertyManager vybrána možnost Pouze grafický řez.

6-SOLIDWORKS-2022-postup-novinky-vylouceni-soucasti-z-rezu

Tip: Při každém dalším výběru příkazu Řez si SOLIDWORKS pamatuje vybranou možnost zobrazení (Vyloučit chybné součásti z řezu nebo Změnit na pouze grafický řez). Pokud chcete změnit zobrazení v řezu, je nutné v PropertyManageru Řez zrušit volbu Řez podle součástí nebo Pouze grafický řez. Zrušení volby souvisí s posledním nastavením. Pokud zrušíte tyto volby, ve své podstatě se vrátíte do původního nastavení, kdy SOLIDWORKS zobrazí hlášení, že jedna nebo více součást nelze v aktuální rovině řezu rozdělit.

5-SOLIDWORKS-2022-postup-novinky-vylouceni-soucasti-z-rezu
